Penderia Wayar Bergetar Kingmach untuk Pemantauan Kesihatan Struktur

Apa yang diukur oleh sensor wayar bergetar dalam SHM

Penderia wayar bergetar menukarkan perubahan mekanikal kepada perubahan dalam frekuensi resonans wayar yang ditegangkan. Bacaan yang serasi merangsang wayar, mengesan tindak balas dan menggunakan pekali penentukuran untuk mengira terikan, tekanan, beban atau nilai kejuruteraan yang lain. Kekerapan ialah kuantiti yang diukur, jadi variasi rintangan kabel biasa mempunyai pengaruh yang kurang pada hasil daripada yang boleh ada pada rintangan tahap rendah atau isyarat voltan. Kesinambungan kabel, perisai, perlindungan kelembapan dan keserasian bacaan masih penting.

Untuk penjelasan yang lebih mendalam tentang mekanisme penderiaan, semak semula bagaimana tolok terikan wayar bergetar berfungsi . Kelebihan kejuruteraan adalah paling kuat dalam pemantauan jangka panjang yang perlahan di mana kestabilan dan laluan kabel yang panjang lebih penting daripada tindak balas dinamik frekuensi tinggi. Penderia wayar bergetar bukanlah pilihan yang tepat secara automatik untuk getaran pantas, pergerakan global yang besar atau geometri yang memerlukan laluan pengukuran yang fleksibel, wayar tarik, optik atau berasaskan satelit.

Semakan istilah sebelum RFQ

Jangan gunakan "wayar bergetar" sebagai nama generik untuk setiap output frekuensi atau instrumen anjakan digital. Model Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT dan JMDL-32XXAT menggunakan prinsip modulasi frekuensi induktif. JMDL-52XXADT menggunakan dua gegelung induktif berganding, JMLS-22XXADT menggunakan mekanisme tali dawai dengan penukaran rintangan dan komunikasi digital, dan JMBD-1050 menggunakan kedudukan GNSS. Terminologi yang betul menghalang saluran bacaan yang tidak sepadan, andaian pendawaian dan prosedur penentukuran.

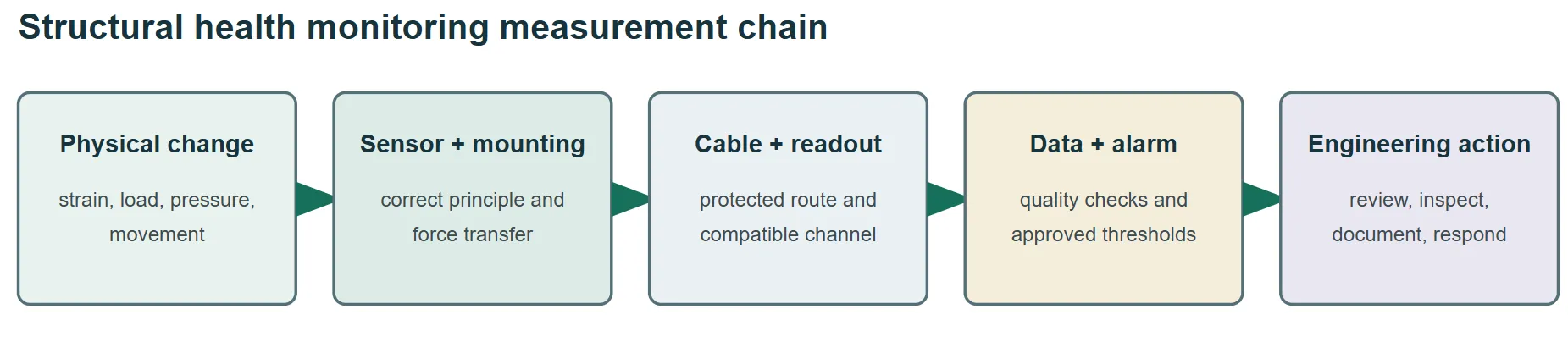

Bina rantai ukuran sebelum memilih model

Sensor ialah satu lapisan sistem SHM. Titik pengukuran, perkakasan pelekap, laluan kabel terlindung, bacaan atau pembalak, pautan komunikasi, perisian, ambang penggera dan prosedur tindak balas mesti berfungsi sebagai satu rantai. Penderia yang sangat stabil tidak boleh membetulkan sauh yang tidak stabil, kabel yang rosak, saluran yang tidak serasi, tafsiran suhu yang lemah atau ambang penggera yang tidak mempunyai asas kejuruteraan.



• Tentukan soalan kejuruteraan dan pembolehubah fizikal sebelum memilih keluarga penderia.
• Sahkan bahawa julat, resolusi, kebolehulangan, tingkah laku suhu dan kadar pensampelan menyokong keputusan penggera.
• Tentukan pemasangan, perlindungan kabel, pembumian, perlindungan lonjakan, saluran bacaan, komunikasi, penyimpanan data dan akses penyelenggaraan.
• Berikan tanggungjawab untuk bacaan garis dasar, kelulusan ambang, semakan penggera, pemeriksaan dan pengekalan data.

Kriteria pemilihan yang terdapat dalam petikan

Lapan pilihan pemantauan pergerakan dan tempat yang sesuai

Lapan pilihan berikut muncul dalam Kingmach julat transduser anjakan . Mereka menyelesaikan soalan pergerakan yang berbeza dalam SHM, tetapi ia bukan lapan versi bagi satu penderia wayar bergetar. Bandingkan prinsip penderiaan, laluan pengukuran, kaedah pemasangan, output dan keperluan penyelenggaraan sebelum menganggap model sebagai pengganti.

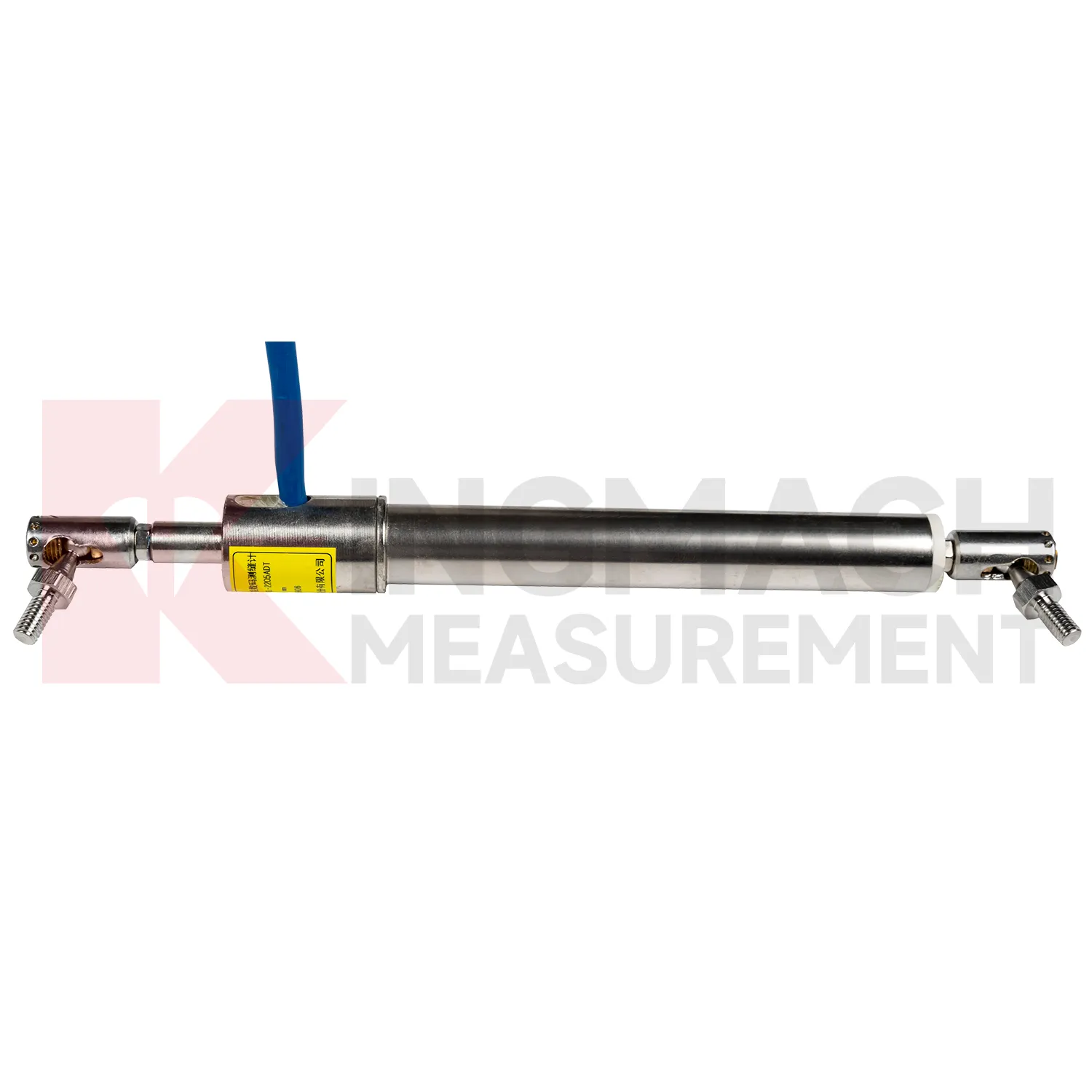

1. Tolok retak pintar: JMDL-22XXAT

Gunakan Tolok Retak Pintar JMDL-22XXAT apabila pembolehubah kejuruteraan ialah perubahan lebar merentasi retak, sambungan atau sambungan pengembangan. Pilihan julat standard membolehkan pembeli memadankan pergerakan yang dijangkakan daripada menerima satu perjalanan generik. Geometri pelekap mesti memindahkan bukaan terus ke dalam tolok sambil mengekalkan sauh di luar bahan yang rosak atau longgar. Bacaan sifar hendaklah direkodkan dengan suhu, keadaan pemasangan, dan rujukan lukisan yang berkaitan.

Projek Jambatan Rel Egongyan sahaja menggunakan tolok retak pintar dalam sistem pemantauan jambatan yang lebih luas, menunjukkan sebab data retak harus ditafsirkan dengan ukuran beban, pesongan, terikan dan persekitaran. Kesilapan biasa ialah memilih julat terkecil untuk ketepatan yang jelas tanpa membenarkan pergerakan bermusim atau mengimbangi pemasangan. Satu lagi sedang melekap pada retakan yang tidak teratur tanpa menentukan paksi pergerakan. Minta julat tepat, ketepatan, pilihan suhu, panjang kabel, aksesori pelekap, rekod penentukuran dan bacaan yang serasi. Tentukan siapa yang boleh menetapkan semula sifar dan cara sebarang tetapan semula akan direkodkan dalam sejarah pemantauan.

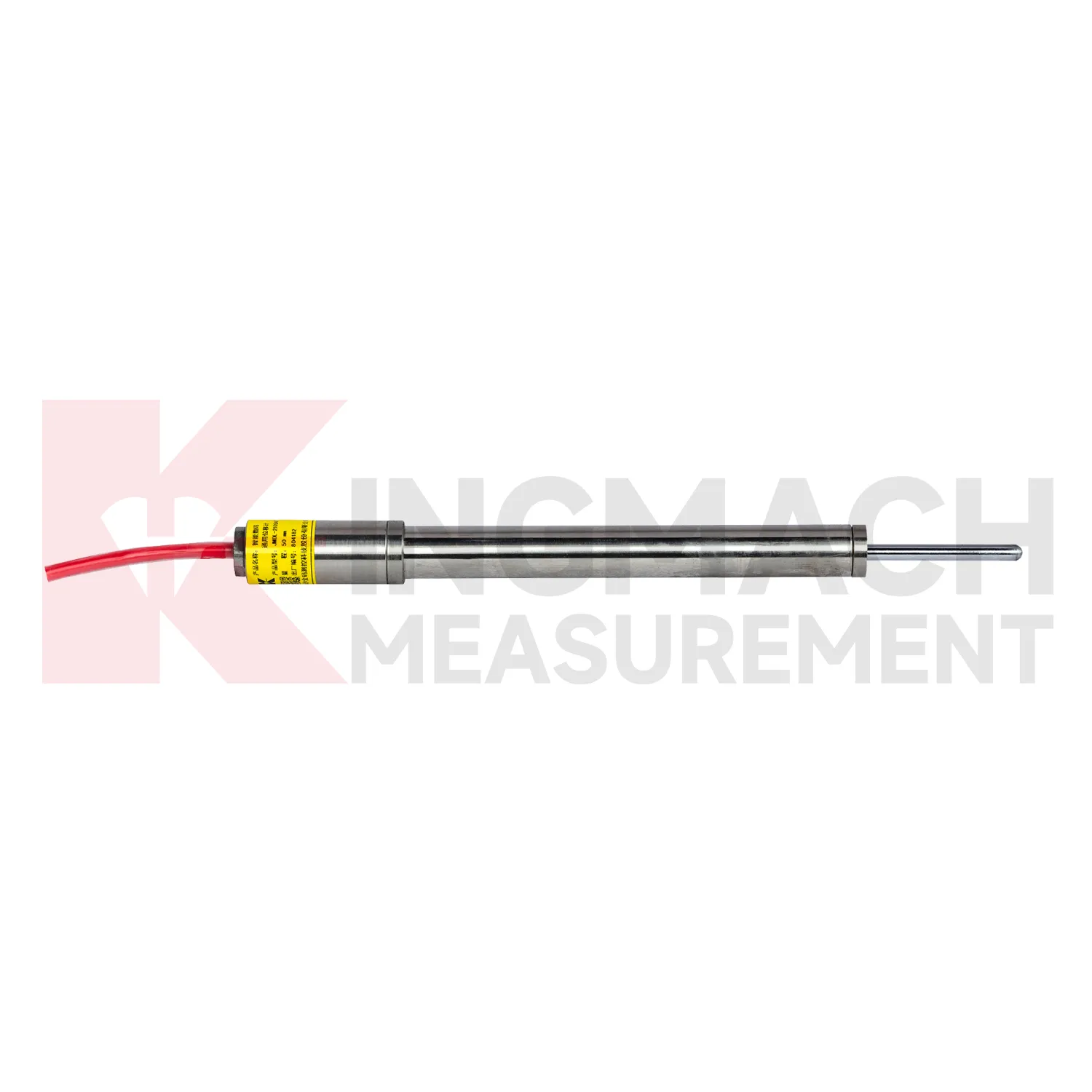

2. Meter anjakan tujuan am: JMDL-21XXAT

The JMDL-21XXAT Meter Anjakan Tujuan Am sesuai dengan pergerakan relatif langsung antara dua komponen struktur apabila arah pengukuran adalah jelas. Tugas biasa termasuk pergerakan pengembangan-sendi, anjakan sokongan setempat dan pergerakan relatif merentas antara muka yang ditentukan. Seni bina modulasi frekuensi induktif dan fungsi digital menjadikannya teknologi yang berbeza daripada penderia wayar bergetar konvensional, walaupun kekerapan terlibat dalam proses pengukuran dalaman.

Sebelum memesan, lukis titik tetap, titik bergerak, arah yang dijangkakan, sambungan awal dan sampul pergerakan penuh. Periksa sama ada putaran atau pergerakan melintang boleh memuatkan sisi rod atau pendakap. Ralat biasa ialah menganggap tolok tujuan umum sebagai jawapan universal apabila laluan pergerakan melengkung, terlalu panjang, tidak boleh diakses atau dirujuk kepada bahan yang tidak stabil. Dalam kes tersebut, kaedah fleksibel, tali dawai, titik berbilang, batuan dasar, optik atau GNSS boleh menjawab soalan dengan lebih pasti. Memerlukan lukisan pelekap berdimensi dan sahkan kedudukan awal yang dipasang sebelum bacaan garis dasar diterima.

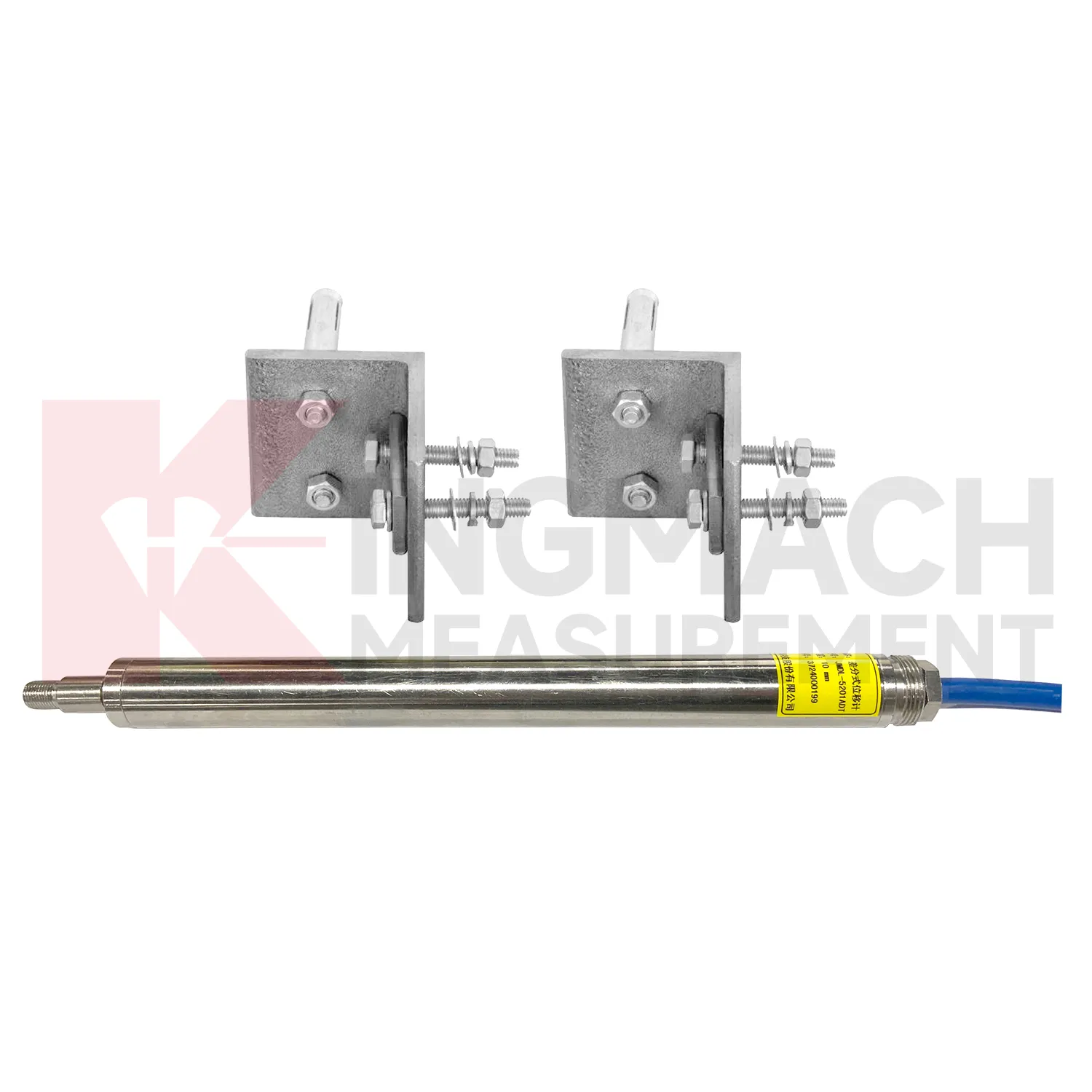

3. Meter anjakan pembezaan: JMDL-52XXADT

Pilih yang JMDL-52XXADT Meter Anjakan Berbeza apabila keputusan bergantung pada perbezaan pergerakan antara dua titik, seperti pergerakan relatif merentasi sendi, segmen atau antara muka. Dua gegelung induktif berganding bertindak balas dalam arah yang bertentangan apabila rod bergerak. Pengiraan pembezaan bertujuan untuk mengurangkan pengaruh persekitaran biasa, termasuk kesan berkaitan suhu. Prinsip pengendalian ini tidak boleh digambarkan sebagai wayar bergetar.

Titik rujukan adalah sebahagian daripada ukuran. Jika mana-mana sauh bergerak secara bebas, output mungkin betul untuk geometri yang dipasang tetapi salah untuk tafsiran kejuruteraan. Sertakan kekakuan pendakap, penjajaran, kedudukan awal, pergerakan terma, akses dan perlindungan kabel dalam lukisan pemasangan. Ralat biasa ialah menggunakan tolok pembezaan apabila projek itu sebenarnya memerlukan kedudukan mutlak atau perjalanan jauh. Sahkan bingkai rujukan dan konvensyen tanda yang dijangkakan sebelum menentukan penggera. Semasa pentauliahan, gunakan pergerakan terkawal dalam kedua-dua arah dan sahkan tanda, kembali dan pemetaan saluran.

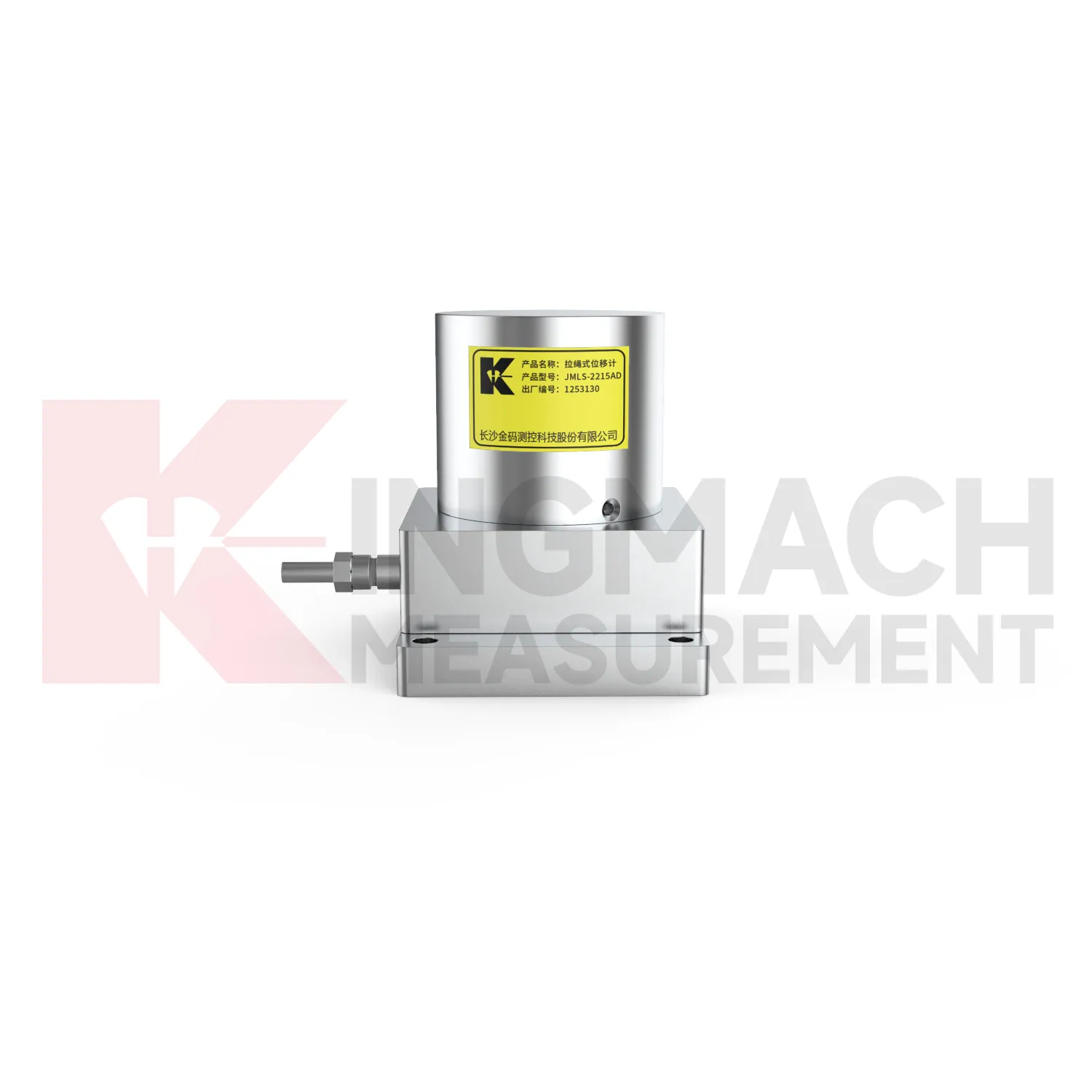

4. Penderia anjakan tali dawai: JMLS-22XXADT

The Penderia Anjakan Tali Dawai JMLS-22XXADT menukar sambungan kabel atau penarikan balik melalui kili dan mekanisme penderiaan berputar. Ia berguna apabila perjalanan lebih besar atau rod pengukur tegar tidak dapat mengikut laluan yang ada. Komunikasi RS485 boleh memudahkan sambungan ke sistem pemerolehan yang serasi, tetapi laluan kabel mekanikal kekal sebagai isu pemasangan yang dominan.

• Pastikan kabel sejajar dengan pergerakan yang dimaksudkan dan lindungi ia daripada lelasan, tersangkut, ais, serpihan dan hentaman tidak sengaja.
• Periksa daya penarikan balik, kekuatan penambat, perjalanan yang boleh digunakan, geometri lentur, pengedap kandang, tetapan protokol dan akses untuk pemeriksaan.
• Jangan gunakan perjalanan nominal penuh sebagai pergerakan reka bentuk; pemasangan rizab dan margin peristiwa ekstrem.

Kesilapan yang kerap berlaku ialah memfokuskan pada resolusi elektronik sambil mengabaikan mekanik kabel. Penjajaran yang lemah atau laluan yang tidak dilindungi boleh menyebabkan geseran, kendur atau kerosakan yang tidak dapat diperbetulkan oleh output digital. Sahkan arah tarikan dan kelakuan penarikan balik melalui perjalanan penuh yang dijangkakan sebelum penutup pelindung ditutup.

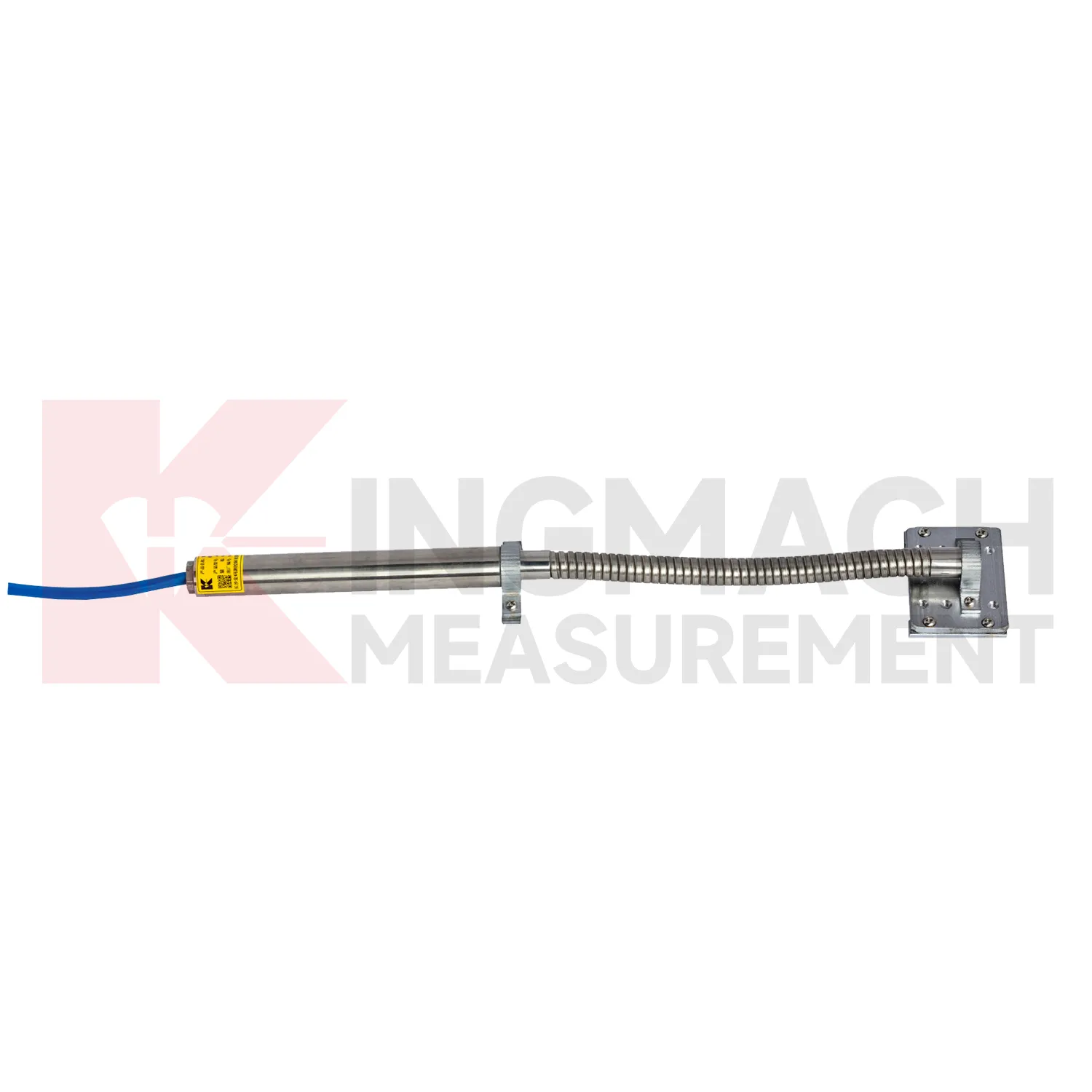

5. Meter anjakan fleksibel: JMDL-24XXAT

Gunakan JMDL-24XXAT Meter Anjakan Fleksibel apabila elemen penderiaan mesti berubah bentuk dengan geogrid atau tetulang tertanam lain daripada merentangi jurang lurus yang bersih. Sambungan fleksibel mengikut pergerakan bahan, manakala susunan penderiaan frekuensi-modulasi induktif dalaman mengelakkan sentuhan gelongsor antara rod dan gegelung. Ini menjadikan model itu relevan dengan aplikasi tanah bertetulang, subgred, cerun dan asas di mana tolok permukaan tegar akan memesongkan laluan pengukuran.

Perancangan pemasangan harus meliputi orientasi penderia, lampiran pada tetulang, perlindungan semasa penempatan isian, keluar kabel, beban pemadatan, bacaan awal dan hubungan antara sambungan yang diukur dan ketegangan kejuruteraan. Kesilapan biasa ialah menganggap rod fleksibel sebagai tidak boleh dihancurkan secara mekanikal. Peralatan pembinaan, selekoh tajam, lampiran yang lemah, atau peletakan isian yang tidak terkawal boleh merosakkan pemasangan atau memisahkannya daripada bahan. Memerlukan pernyataan kaedah pemasangan dan pemeriksaan titik pegangan sebelum pengebumian. Ambil gambar lampiran dan laluan kabel supaya semakan data kemudian boleh mengesahkan geometri yang dipasang.

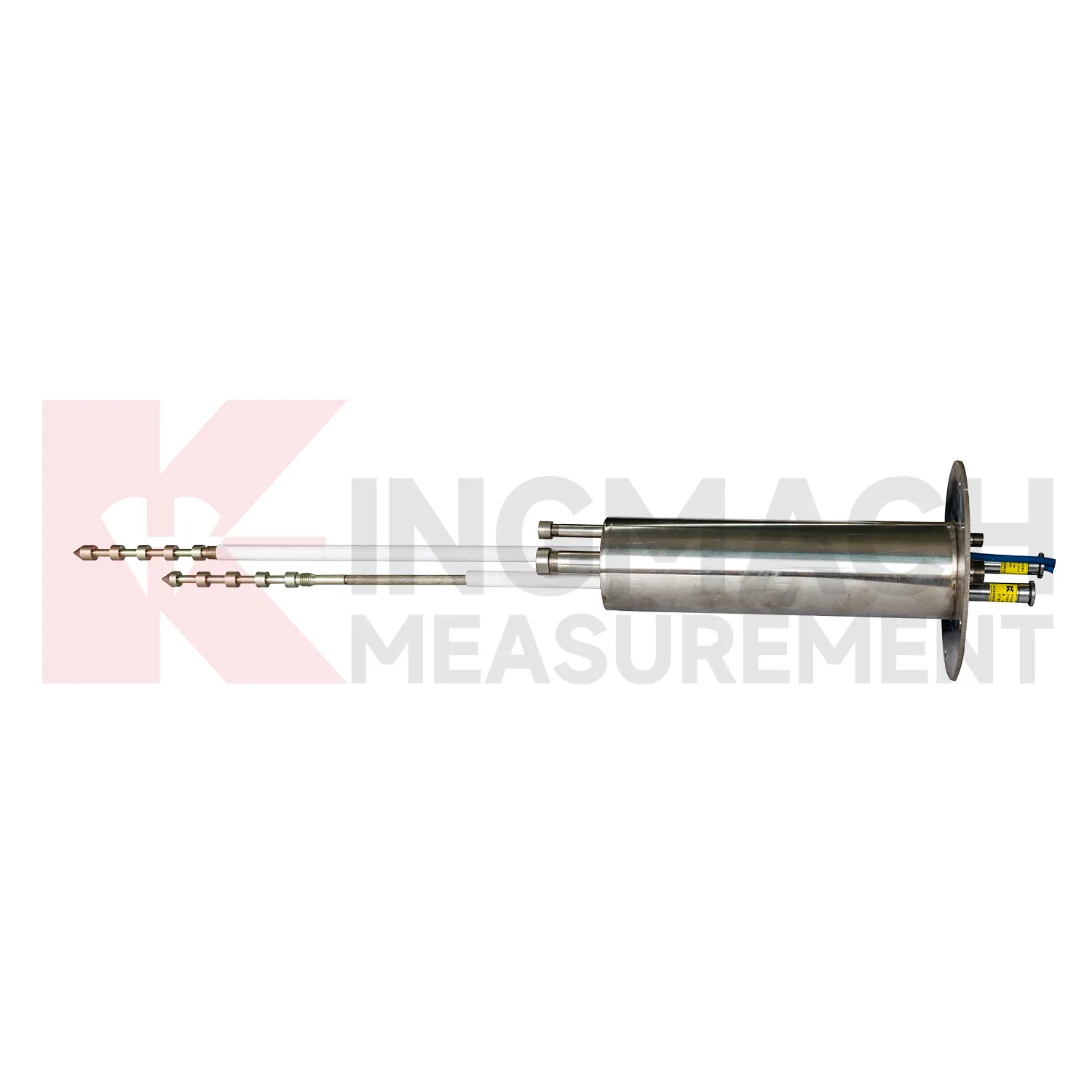

6. Meter anjakan berbilang titik: JMDL-31XXAT

The JMDL-31XXAT Meter Anjakan Berbilang Titik memisahkan pergerakan pada beberapa kedalaman di sekeliling batu, cerun, lubang asas atau tanah terowong. Penambat yang dipasang pada kedalaman berbeza bersambung melalui rod dan tiub pelindung ke tolok anjakan individu. Membandingkan mata membantu jurutera membezakan ubah bentuk cetek daripada pergerakan yang lebih dalam. Ini lebih bermaklumat daripada satu bacaan permukaan apabila lokasi zon aktif tidak pasti.

Pasukan reka bentuk harus menentukan kedalaman dan diameter lubang gerudi, susun atur tiga hingga lima mata, kedalaman penambat, geologi, grout, panjang rod, perlindungan kepala, penghalaan kabel, urutan pemasangan dan prosedur garis dasar. Kesilapan biasa ialah memilih jarak titik yang sama tanpa merujuk kepada strata, ketakselanjaran, peringkat penggalian, atau zon ricih yang dijangkakan. Risiko lain ialah membenarkan pemasangan grout atau rod untuk mencipta gandingan yang tidak diingini antara mata. Rawat reka bentuk lubang gerudi dan rekod pemasangan sebagai sebahagian daripada spesifikasi instrumen. Memerlukan jadual kedalaman akhir dan pengenalan titik yang dipasang untuk dipadankan dengan peta saluran logger.

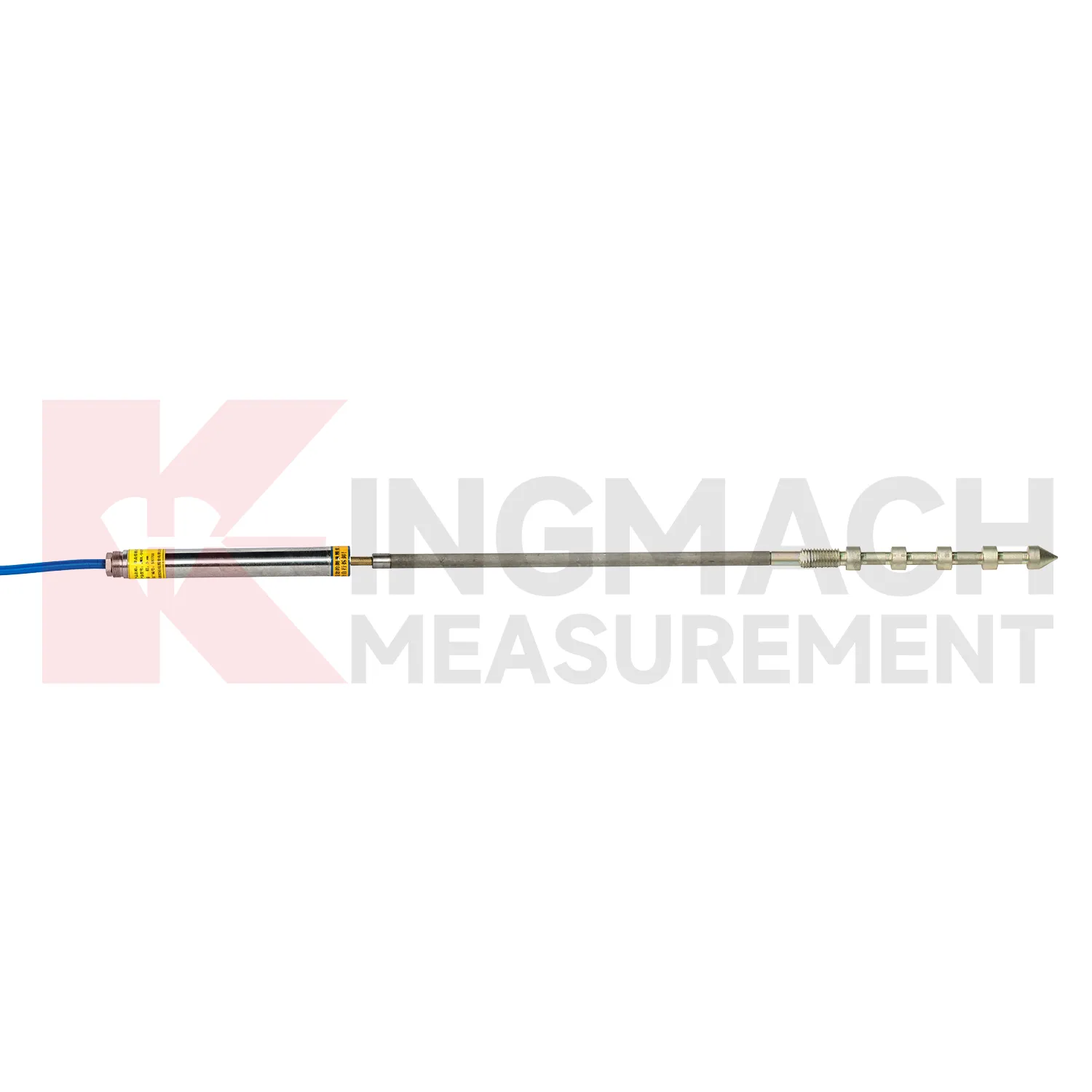

7. Meter anjakan batuan dasar satu titik: JMDL-32XXAT

The JMDL-32XXAT Meter Anjakan Batuan Tunggal Titik mengukur pergerakan antara permukaan atau rujukan struktur dan satu sauh dalam. Ia sesuai dengan ubah bentuk batu terowong, pergerakan asas empangan, pergerakan cerun, atau aplikasi lubang asas apabila jurutera dapat mengenal pasti kedalaman rujukan stabil yang bermakna. Instrumen ini menggabungkan penderia anjakan, rod, penambat, paip pelindung dan pemasangan kepala, jadi reka bentuk lubang gerudi dan penambat secara langsung mempengaruhi hasilnya.

Jangan menganggap bahawa lebih dalam secara automatik bermakna stabil. Semak geologi, luluhawa, sambungan, air bawah tanah, pengaruh penggalian, dan zon ubah bentuk yang dijangkakan sebelum memilih kedalaman penambat. Satu titik tidak dapat menunjukkan bagaimana pergerakan diedarkan di atas sauh; gunakan sistem berbilang titik apabila pemprofilan mendalam diperlukan. Ralat yang paling biasa ialah memanggil sauh dalam "batu dasar" tanpa mendokumentasikan mengapa ia adalah rujukan yang boleh diterima. Sertakan log lubang gerudi, rekod grouting, panjang dipasang, dan bacaan garis dasar dalam dokumen penerimaan. Jika kestabilan rujukan masih tidak menentu, tambah tinjauan bebas atau titik pengukuran lain untuk pengesahan.

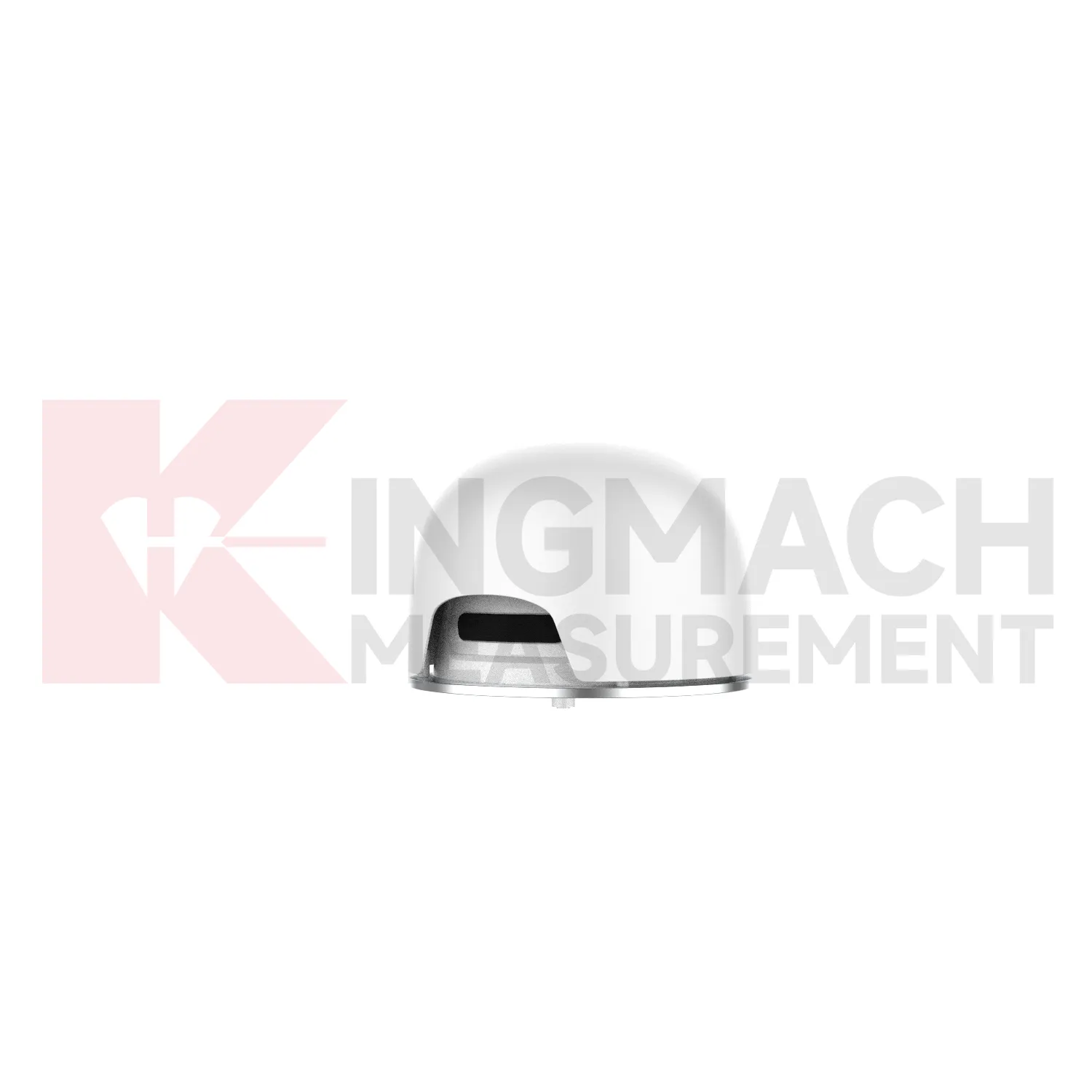

8. Pemantauan anjakan GNSS: JMBD-1050

Gunakan Peranti pemantauan GNSS JMBD-1050 untuk perubahan kedudukan mendatar dan menegak merentas jambatan langit terbuka, cerun, empangan, lombong, kereta api atau struktur besar. GNSS mengukur kedudukan global dan bukannya pembukaan retak tempatan atau perjalanan rod. Sistem ini memerlukan seni bina kedudukan yang sesuai, monumen pelekap, bekalan kuasa, komunikasi dan kaedah pemprosesan data. Ia boleh meliputi skala pergerakan dan jarak yang tidak praktikal untuk penderia sentuhan tempatan.

Sebelum perolehan, semak keterlihatan satelit, risiko berbilang laluan, lokasi antena, kaedah rujukan atau pembetulan, sistem koordinat, selang pensampelan, autonomi kuasa, liputan komunikasi, perlindungan kilat dan cara vektor anjakan akan ditapis dan dibimbangkan. Ralat biasa ialah memasang GNSS berhampiran struktur reflektif atau langit terhalang dan mengharapkan kualiti data yang sama seperti tapak terbuka. GNSS dan penderia tempatan selalunya berfungsi bersama: GNSS menjejaki pergerakan global, manakala tolok retak atau instrumen dalam mengenal pasti mekanisme ubah bentuk tempatan. Sertakan tinjauan pandangan langit dan komunikasi dalam pelan penerimaan prapemasangan.

Bukti projek yang disahkan dan perkara yang pembeli harus pelajari

Rujukan projek bernama berguna hanya apabila ia menjelaskan skop sistem. Tiga kes yang disahkan di bawah menunjukkan pemantauan berbilang sensor dan bukannya tuntutan kejayaan satu model. Gunakannya untuk merangka pembolehubah, seni bina pemerolehan dan risiko medan yang terdapat dalam RFQ projek.

Jambatan: Jambatan Rel Egongyan sahaja

The Projek pemantauan Jambatan Rel Egongyan sahaja di Chongqing menggabungkan tolok retak pintar dengan daya kabel, pesongan, terikan, getaran dan instrumen persekitaran. Untuk perolehan, ini bermakna tolok retak tidak boleh diminta untuk menerangkan setiap tindak balas struktur. Tentukan cara suhu, gelagat berkaitan trafik, daya kabel, pesongan dan aliran retak akan diselaraskan dan disemak.

Terowong: Lebuhraya Yuping-Panzhou

The Projek pemantauan Lebuhraya Yuping-Panzhou di Guizhou meliputi penempatan terowong, penumpuan, retakan, dan ketegangan struktur. Campuran peralatan termasuk retak pintar dan pengukuran anjakan laser, penderia tahap hidrostatik dan instrumen terikan wayar bergetar. Pengajarannya ialah pelabelan yang tepat: projek mungkin menggunakan penderia wayar bergetar tanpa setiap saluran anjakan menjadi wayar bergetar.

Cerun: Lebuhraya Jiwei di Shandong

The Projek pemantauan cerun Lebuhraya Jiwei gabungan anjakan dalam, hujan, paras air bawah tanah, dan fungsi penggera bunyi dan cahaya. Projek 2024 menunjukkan sebab data ubah bentuk memerlukan konteks pencetus dan keadaan tapak. RFQ cerun harus menghubungkan kedalaman pergerakan, selang hujan, tindak balas air bawah tanah, komunikasi, kuasa, logik penggera dan tanggungjawab pemeriksaan.

Projek empangan memerlukan disiplin sistem yang sama

Untuk empangan, tentukan sama ada keputusan itu melibatkan pembukaan retak, pergerakan sendi, ubah bentuk asas, tekanan liang, paras air, penempatan, daya angkat atau anjakan global. A sistem pemantauan empangan biasanya menggabungkan beberapa keluarga penderia dan ukuran persekitaran. Tentukan titik rujukan, galeri atau laluan kabel, kalis air, perlindungan lonjakan, lebihan pemerolehan, akses pemeriksaan, pemilikan ambang dan cara bacaan akan dibandingkan dengan paras dan suhu takungan.

Pengelogan data, pemantauan jauh dan video produk

SHM jangka panjang biasanya memerlukan pemerolehan automatik, manakala bacaan manual kekal berguna untuk pentauliahan, semakan garis dasar, penyelesaian masalah dan projek kecil. Padankan setiap saluran dengan prinsip penderiaan dan output. Rancang bacaan atau pencatat data , kabel instrumentasi , komunikasi dan perisian visualisasi sebelum perintah sensor dikeluarkan.

Logik penggera harus memisahkan semakan kualiti data daripada ambang struktur. Data yang tiada, garisan rata, langkah mengejut selepas penyelenggaraan, tindak balas suhu yang mustahil dan perselisihan antara saluran yang berkaitan mungkin menunjukkan masalah pengukuran. Makluman struktur harus menggunakan ambang yang diluluskan projek, peraturan kegigihan, hubungan peningkatan dan tindak balas pemeriksaan. Simpan bacaan mentah, nilai kejuruteraan, versi penentukuran, peristiwa penyelenggaraan dan perubahan ambang supaya pengulas kemudian boleh membina semula keputusan.

Video tersebut menunjukkan Tolok terikan wayar bergetar benam JMZX-215HAT/HB/HA , instrumen wayar bergetar tulen yang digunakan untuk pemantauan terikan terbenam. Gunakannya untuk membezakan elemen penderiaan wayar bergetar daripada teknologi anjakan induktif, tali dawai atau GNSS yang diterangkan di atas. Untuk penyediaan lapangan, gandingkan ulasan produk dengan panduan pemasangan tolok terikan wayar bergetar .

Terma perolehan dan komersial

Bandingkan kos sistem yang dikonfigurasikan dan bukannya harga unit penderia. Petikan hendaklah memisahkan penderia, panjang kabel, perkakasan pelekap, saluran bacaan atau pembalak, penutup, kuasa, komunikasi, perisian, dokumen penentukuran, pentauliahan, latihan, alat ganti, pembungkusan, pengangkutan dan cukai. Ini mendedahkan sama ada harga penderia yang lebih rendah menghasilkan penyepaduan, pemasangan atau kos penyelenggaraan yang lebih tinggi.

Terma komersil semasa untuk model anjakan Kingmach yang dirujuk menggunakan kuantiti pesanan minimum sekeping, harga boleh niaga, T/T terlebih dahulu dan penghantaran dalam masa 30 hari selepas pembayaran penuh. Anggap ini sebagai istilah peringkat petikan, bukan janji kekal. Minta invois proforma untuk mengesahkan akhiran model, kuantiti, unit dan jumlah harga, Incoterm, pembungkusan, pencapaian pembayaran, masa utama, kaedah penghantaran, waranti, skop penentukuran, ketersediaan ganti dan bahasa dokumen.

Semakan kitaran hayat hendaklah termasuk buruh pemasangan, sekatan akses, semakan penentukuran, penggantian kabel, pengembangan pembalak, bayaran komunikasi, operasi perisian, pemeriksaan terancang dan kos lawatan tapak kecemasan. Untuk sensor terkubur atau jauh, akses ganti mungkin melebihi harga pembelian asal. Bersetuju tentang dokumentasi kilang dan semakan pra-penghantaran sebelum pembayaran supaya butiran model, saluran, kabel atau protokol yang hilang tidak muncul semasa pentauliahan.

Senarai semak RFQ untuk pakej sensor SHM

Pengukuran dan struktur

• Jenis struktur, lokasi pemantauan, lukisan, foto, dan pembolehubah fizikal yang akan diukur.
• Nilai normal dan ekstrem yang dijangka, resolusi yang diperlukan, asas ketepatan, ambang penggera, selang pensampelan dan tempoh pemantauan.
• Titik rujukan, arah pergerakan, ofset pemasangan, julat suhu dan saluran berkaitan yang diperlukan untuk tafsiran.

Tapak dan pemasangan

• Air, habuk, kakisan, getaran, kilat, hentaman pembinaan, lubang gerudi atau keperluan grout, akses dan laluan kabel.
• Kurungan pelekap, sauh, paip pelindung, kotak simpang, penyambung, pelindung, pembumian dan perlindungan lonjakan.
• Pernyataan kaedah pemasangan, prosedur garis dasar, mata pegangan, bacaan penerimaan dan rekod terbina.

Data dan skop komersial

• Pembacaan manual atau automatik, jenis saluran, protokol, kuasa, storan, penghantaran, pemetaan perisian, penggera dan peranan pengguna.
• Helaian data, pekali penentukuran, kebolehkesanan bersiri, arahan pendawaian dan pemasangan, sijil yang berkenaan, waranti dan sokongan.
• Kuantiti, panjang kabel, aksesori, alat ganti, pembungkusan, Incoterm, syarat pembayaran, masa utama, destinasi dan keperluan pentauliahan.

Kesilapan pembelian biasa yang meningkatkan risiko pemantauan

• Memanggil setiap keluaran frekuensi atau wayar bergetar sensor pergerakan digital tanpa mengesahkan elemen penderiaan dan saluran bacaan.
• Memilih julat daripada pergerakan biasa sahaja dan tidak meninggalkan sebarang elaun untuk mengimbangi pemasangan, tingkah laku bermusim atau peristiwa melampau yang boleh dipercayai.
• Membandingkan nilai ketepatan tanpa menyemak sama ada ia merujuk kepada skala penuh, bacaan, kelinearan, kebolehulangan atau sistem terpasang yang lengkap.
• Memesan penderia sebelum memuktamadkan sauh, lubang gerudi, laluan kabel, perlindungan, kapasiti pembalak, komunikasi, kuasa dan tag perisian.
• Menggunakan satu penderia tempatan untuk mentafsir mekanisme peringkat sistem yang turut bergantung pada beban, suhu, tekanan, penyelesaian atau pergerakan global.
• Meluluskan harga unit terendah tanpa pemasangan harga, perkakasan saluran, dokumentasi, akses penyelenggaraan, alat ganti dan risiko penggantian.
