Sel Beban Pepejal lwn Hollow: Panduan Komprehensif untuk Pemilihan Kejuruteraan (Laluan Daya & Aplikasi Lazim & Keperluan Pensijilan)

Pilihan antara sel beban pepejal vs sel beban kosong adalah keputusan kejuruteraan yang tulen. Ia bukan pertempuran mengenai ciri produk. Perbezaan asas terletak pada cara daya diperkenalkan kepada sensor. Laluan beban ini menentukan di mana setiap jenis berfungsi dengan pasti dan di mana ia pasti akan gagal. Artikel ini berfungsi sebagai alat keputusan. Ia mendasarkan perbandingan dalam logik kejuruteraan dan bukannya keutamaan jenama. Kami akan mulakan dengan apa sebenarnya setiap sensor. Perkataan "pepejal" dan "berongga" menggambarkan bentuk, tetapi ia tidak menerangkan fungsi.

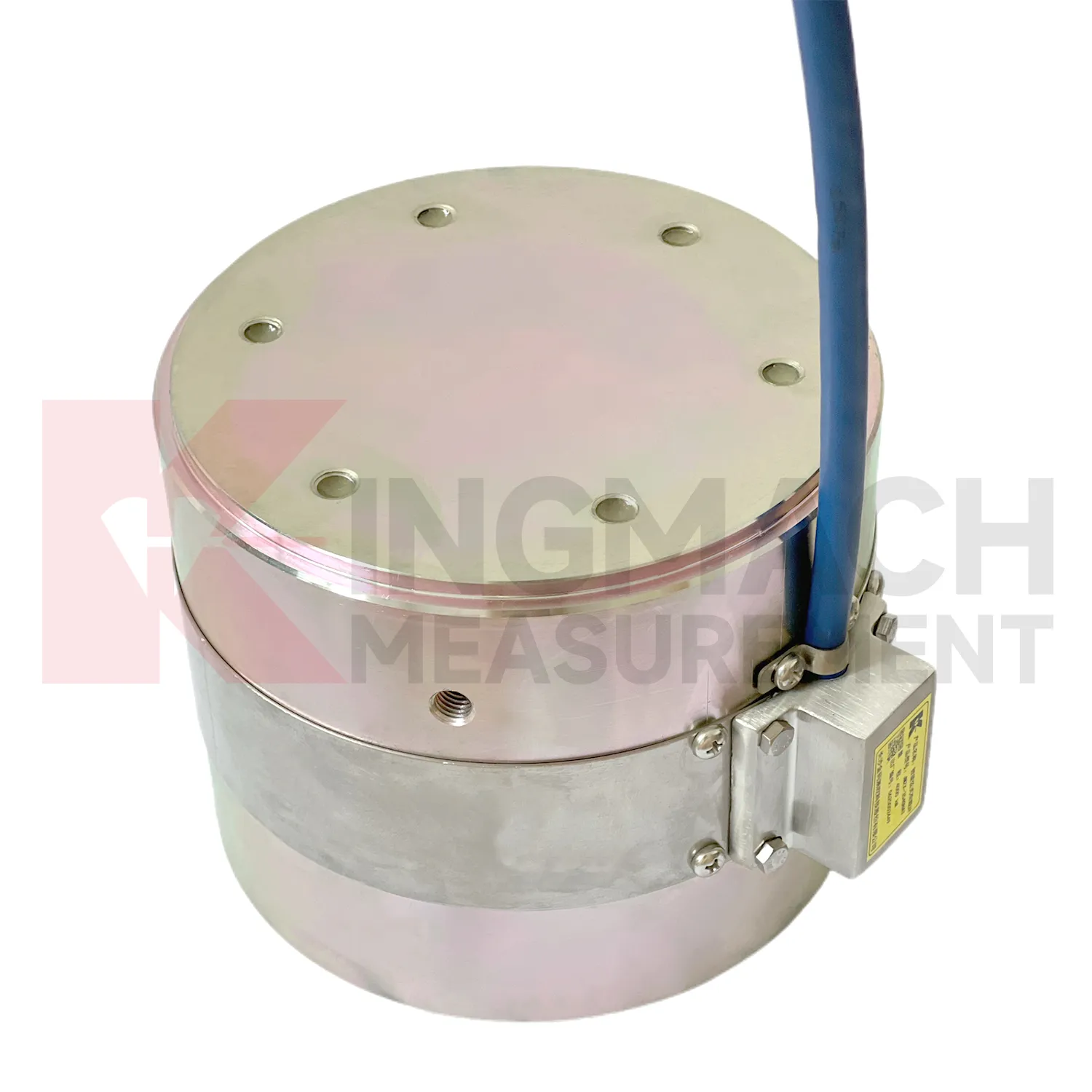

1. Apakah sel beban pepejal — dan bagaimanakah ia mengukur daya?

Jurutera sudah tahu bagaimana rupa silinder. Apa yang benar-benar perlu mereka fahami ialah laluan beban melalui badan yang kukuh. Sel beban pepejal menampilkan seni bina teras berdasarkan elemen mampatan silinder badan pepejal. Badan keluli anjal membentuk seragam di bawah beban mampatan paksi. Tali dawai bergetar tertanam terletak di dalam badan. Rentetan ini mengesan regangan mikro sebagai perubahan frekuensi yang berbeza.

Logik laluan beban adalah mudah. Beban memasuki permukaan galas atas. Ia bergerak melalui keratan rentas penuh unsur elastik. Akhirnya, ia keluar melalui permukaan galas bawah. Sel itu sendiri menjadi sisipan struktur. Ia membawa beban fizikal.

Reka bentuk berbilang rentetan purata bacaan merentas berbilang titik pengukuran di dalam badan. Julat kapasiti yang lebih rendah menggunakan reka bentuk 3 rentetan. Julat kapasiti yang lebih tinggi memerlukan reka bentuk 6 rentetan. Purata berbilang rentetan ini memberikan Siri Kingmach JMZX-34XX/35XX/36XXHAT ketepatan FS 0.5%. Ia mengekalkan ketepatan ini merentasi julat 1,000–10,000 kN yang besar, walaupun memerlukan persekitaran operasi.

Peranti ini mempunyai cip HAT pintar di atas kapal. Cip pintar ini menyimpan pekali penentukuran secara asli. Ia secara automatik membetulkan suhu melalui termistor terbina dalam. Ia juga menjimatkan sehingga 600 rekod pengukuran. Penderia mengingati sejarahnya sendiri walaupun tanpa pencatat data yang disambungkan.

Julat operasi menjangkau dari -30°C hingga +80°C. Tambahan pula, sel pepejal mempunyai toleransi beban lampau sehingga 300–400% daripada kapasiti terkadarnya sebelum kegagalan bencana. Ini memberikan margin keselamatan yang sangat bermakna. Beban tidak sengaja secara tiba-tiba adalah risiko yang sangat nyata dalam ujian cerucuk dan aplikasi galas jambatan.

[Lihat Spesifikasi Lengkap untuk Sel Beban Pepejal Kingmach JMZX-35XXHAT]

2. Apakah sel beban berongga — dan apakah yang menjadikannya berbeza dari segi struktur?

Sel beban berongga juga dikenali sebagai sel beban anulus. Seni bina teras bergantung pada badan anulus (berbentuk cincin) dengan lubang tengah. Ahli struktur melalui pusat sel. Anggota ini boleh menjadi rod penambat, kabel atau bolt. Beban dipindahkan dari nat ahli struktur terus ke muka anulus sel. Beban tidak memasuki dinding gerek itu sendiri.

Logik laluan beban berbeza sepenuhnya daripada sel pepejal. Beban masuk melalui permukaan galas anulus. Badan cincin memampat secara seragam di sekeliling lilitannya. Berbilang tali dawai bergetar duduk disusun di sekeliling gelang. Rentetan ini purata isyarat mampatan. Reka bentuk berbilang kord ini mengimbangi pemuatan sipi kecil dengan kuat. Reka bentuk satu rentetan tidak dapat mengendalikan beban yang tidak sekata.

Reka bentuk berbilang kord ini menggunakan tiga kord pada julat yang lebih rendah. Ia berkembang kepada enam kord untuk julat 4,000–8,000 kN. Seni bina khusus ini membolehkan JMZX-3XXXHAT Sel Muatan Berongga untuk dipasang pada batang penambat hidup tanpa dibongkar. Batangnya hanya berbenang. Kacang beruang pada muka sel. Pemantauan bermula serta-merta.

Sel berongga mempunyai hayat perkhidmatan reka bentuk selama 50 tahun. Badan keluli elastik menjalani rawatan kestabilan pelbagai peringkat sebelum ia meninggalkan kilang. Wayar bergetar dalaman menampilkan keluli berkekuatan ultra tinggi. Juruteknik melabuhkan wayar ini menggunakan teknologi kimpalan standard antarabangsa. Ini bukan tuntutan spesifikasi asas. Mereka adalah keputusan reka bentuk penting yang sangat penting dalam program keselamatan empangan 20 tahun.

Sel ini membawa pensijilan dwi kepada GB/T 13606-2007 dan DL/T 269-2022. Piawaian kedua adalah khusus untuk kejuruteraan hidraulik dan kuasa. Ini menjadikannya satu-satunya pilihan yang betul untuk pemantauan penambat empangan dan kuasa hidro.

[Lihat Spesifikasi Teknikal untuk JMZX-3XXXHAT Hollow Load Cell]

3. Spesifikasi Berdampingan: Maksud Nombor Sebenarnya

Atribut	Sel Beban Pepejal (JMZX-35XXHAT)	Sel Beban Berongga (JMZX-3XXXHAT)	Maksudnya dalam Amalan
Julat Kapasiti	1,000–10,000 kN	500–8,000 kN (Tersuai tersedia)	Titik masuk bawah 500 kN sel berongga sesuai dengan batang penambat yang lebih kecil. Sel pepejal akan terlebih ditentukan di sini. Untuk aplikasi ujian asas cerucuk berkapasiti ultra tinggi melebihi 8,000 kN, Kingmach boleh menyediakan penyelesaian sel beban pepejal JMZX-36XXHAT tersuai. Sila hubungi pasukan teknikal kami untuk maklumat lanjut.
Resolusi	0.1 kN (Semua model)	0.1–1 kN (Berbeza mengikut model)	Resolusi 0.1 kN yang konsisten sel pepejal membantu ujian cerucuk ketepatan. Resolusi 1 kN sel berongga boleh diterima kerana beban yang dipantau adalah berkadar besar.
Kapasiti Memori	600 rekod	800 rekod	Storan onboard sel berongga yang lebih besar mencerminkan profil penggunaan jangka masa yang lebih lama untuk pemantauan selama beberapa dekad.
Pensijilan	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	Standard kejuruteraan hidraulik tambahan (DL/T 269-2022) memastikan pematuhan projek yang ketat dalam persekitaran empangan.
Hayat Perkhidmatan Reka Bentuk	Tidak dinyatakan (bergantung pada aplikasi)	50 tahun	Sel berongga direka bentuk untuk pemantauan kekal. Sel pepejal biasanya digunakan dalam fasa ujian sementara.

Nombor ini menawarkan panduan yang sangat baik. Walau bagaimanapun, persoalan yang lebih mendedahkan ialah di mana setiap jenis benar-benar tergolong dalam projek sebenar.

4. Tempat Sel Beban Pepejal Berprestasi Terbaik — dan Mengapa

Bahagian ini menerangkan sebab laluan beban khusus sel pepejal menjadikannya pilihan yang betul. Kami melihat pada penaakulan, bukan hanya ciri pengkatalogan.

Ujian beban cerucuk: Sel beban pepejal untuk ujian cerucuk adalah padanan yang sempurna. Sel pepejal terletak terus di antara kepala cerucuk dan bicu pemuatan. Beban ujian penuh melalui badan sel. Keupayaan pepejal untuk membawa beban secara struktur adalah sangat penting di sini. Kapasiti besarnya sehingga 10,000 kN meliputi cerucuk bor berdiameter terbesar dalam asas jambatan.

Pemantauan tempat duduk galas jeti: Sel bertindak sebagai sisipan struktur dalam timbunan galas. Ia mesti membawa beban reka bentuk yang besar selama-lamanya sambil mengukurnya secara aktif. Geometri mampatan badan pepejal mengendalikan ini dengan sempurna. Dimensi rujukan sel beban pepejal Kingmach sepadan dengan lancar dengan dimensi plat galas standard dalam kod reka bentuk jambatan.

Pengukuran daya bicu hidraulik: Operasi selepas ketegangan memerlukan pengawasan yang ketat. Sel pepejal terletak di bawah bicu. Ia mengukur daya yang digunakan dalam masa nyata. Ini mengesahkan bahawa pra-tegasan reka bentuk sebenarnya dicapai di tapak. Jurutera tidak boleh hanya bergantung pada pengiraan tekanan bicu.

Pemantauan beban kerja sementara: Pasukan pembinaan memantau kerja acuan, kerja palsu dan pengapit. Program pemantauan tamat apabila struktur selesai. Pasukan itu mengeluarkan instrumentasi. Toleransi beban yang tinggi pada sel pepejal menjadikannya pilihan yang teguh dan boleh diguna semula untuk kerja fasa pembinaan yang kasar.

Mengapa ia gagal pada aplikasi batang melalui: Sel pepejal tidak mempunyai lubang pusat. Ia tidak boleh berlengan pada rod atau kabel. Jurutera tidak boleh menyesuaikannya dengan mudah. Mencipta kelengkapan hujung tersuai memperkenalkan pemuatan sipi serta-merta. Ini secara langsung menjejaskan ketepatan pengukuran dan merosakkan data.

[Lihat Aplikasi Dunia Sebenar Produk Kingmach dalam Jenis Projek Tertentu]

5. Tempat Sel Beban Berongga Berprestasi Terbaik — dan Mengapa

Sel berongga bukan sekadar sel pepejal yang diubah suai. Ia adalah instrumen yang berbeza secara asasnya. Ia dioptimumkan untuk geometri pemuatan yang sama sekali berbeza.

Kabel penambat dan pemantauan tendon pra-tekanan: Aplikasi sel beban berongga bersinar di sini. Batang atau benang kabel lancar melalui lubang tengah. Kacang atau plat penambat mendatar pada muka anulus. Sel mengukur daya pra-tegasan sebenar dalam tendon. Ia tidak mengukur input bicu. Ia mengukur daya sebenar dalam anggota struktur selepas terkunci dan dari semasa ke semasa.

Pemantauan bolt batu dan sauh tanah: Terowong, cerun dan dinding penahan bergantung pada bolt batu. Sel berongga terletak di kepala bolt semasa pemasangan awal. Ia kekal di sana sepanjang hayat struktur. Hayat reka bentuk 50 tahunnya sepadan dengan tempoh program pemantauan jangka panjang. Model diameter yang lebih kecil sepadan dengan tepat dengan dimensi kepala bolt batu standard.

Pemantauan penambat empangan dan kuasa hidro: Pensijilan DL/T 269-2022 adalah wajib untuk piawaian kejuruteraan hidraulik Cina. Ia adalah keperluan pematuhan yang tegar. Pensijilan dwi sel berongga meliputi keperluan undang-undang ini. Sel pepejal tidak memegang piawaian hidraulik khusus ini.

Pemantauan kabel tinggal jambatan dan penyangkut: Program pemantauan semula sering menyasarkan jambatan sedia ada. Faktor bentuk anulus membolehkan pemasangan mudah pada kabel sedia ada. Juruteknik hanya memerlukan akses ke hujung sauh. Pemasangan tidak memerlukan pemotongan elemen struktur. Ini sering menjadi faktor penentu bagi jurutera perolehan.

Mengapa ia gagal dalam aplikasi galas mudah: Sel berongga mempunyai geometri anulus. Bentuk ini secara semula jadi menumpukan beban pada muka galas cincin sempit. Meletakkannya di dalam tindanan galas rata tanpa batang melalui bersaiz betul memperkenalkan medan tegasan tidak seragam. Sensor membaca tegasan ini dengan betul, tetapi bacaan tidak mewakili beban galas sebenar.

[Lihat Aplikasi Dunia Sebenar Produk Kingmach dalam Jenis Projek Tertentu]

6. Logik Pemasangan: Apa yang Setiap Jenis Tuntut Pasukan Tapak

Keperluan pemasangan akhirnya menentukan di mana projek berjaya atau gagal. Kedua-dua jenis sel beban wayar bergetar menuntut ketepatan tinggi daripada pasukan tapak.

Keperluan pemasangan sel pepejal: Permukaan galas rata dan selari sama sekali tidak boleh dirundingkan. Penyimpangan permukaan hanya 1mm merentasi muka sel diameter 200mm merosakkan data. Ia memperkenalkan pemuatan sipi yang besar-besaran dan boleh diukur. Pasukan mesti menggunakan mesin basuh tempat duduk sfera sebagai amalan standard. Juruteknik mesti mengesahkan penjajaran yang betul dengan paksi beban sebelum menggunakan beban pertama.

Keperluan pemasangan sel berongga: Kelegaan bore-to-rod mesti sepadan dengan toleransi yang ditentukan dengan tepat. Batang tengah tidak boleh menyentuh dinding lubang dalam di bawah beban. Juruteknik melakukan pemasangan di kepala penambat sebelum nat ditegangkan. Pemasangan semula selepas ketegangan boleh dikatakan mustahil. Pasukan itu perlu menyahtekankan sepenuhnya keseluruhan sauh untuk membetulkan kesilapan.

Perancangan kesinambungan isyarat: Kedua-dua jenis sel beban menggunakan seni bina HAT pintar. Mereka menyediakan output digital jarak jauh yang sangat baik. Walau bagaimanapun, juruteknik mesti merancang penghalaan kabel dari penderia ke pencatat data semasa pemasangan. Mereka tidak boleh memasang semula kabel dengan mudah. Larian kabel yang tertimbus dan di bawah air memerlukan kabel berperisai berat. Mereka juga menuntut kotak simpang kalis air yang dinilai ketat untuk kedalaman pemasangan yang tepat.

Risiko yang dikongsi: Kedua-dua jenis sel kekal sangat terdedah kepada ralat awal. Kesilapan yang dibuat semasa pemasangan tidak boleh diperbetulkan kemudian tanpa campur tangan fizikal yang teruk. Mendapatkan pemasangan yang tepat pada kali pertama bukanlah terlalu kejuruteraan. Ia adalah satu-satunya pilihan.

7. Senarai Semak Keputusan: Lima Soalan yang Membawa Kepada Pilihan Yang Tepat

Jurutera menghadapi tarikh akhir yang ketat. Gunakan alat keputusan ringkas ini untuk membimbing strategi perolehan anda.

Soalan 1 — Adakah terdapat anggota struktur (rod, kabel, bolt) yang mesti melalui sensor?
Ya: Pilih hollow.
Tidak: Pilih pepejal.

Soalan 2 — Adakah penderia akan membawa beban struktur sepenuhnya, atau hanya merasakannya?
Mesti membawa beban penuh secara dalaman: Pilih pepejal.
Deria sahaja (daya dipindahkan melalui muka bearing): Pilih sama ada jenis, bergantung sepenuhnya pada Soalan 1.

Soalan 3 — Adakah ini ujian sementara atau pemasangan pemantauan kekal?
Ujian sementara / fasa pembinaan: Pilih pepejal.
Program SHM kekal / jangka panjang: Pilih hollow (mencirikan hayat reka bentuk 50 tahun).

Soalan 4 — Adakah projek berada di bawah kejuruteraan hidraulik atau piawaian sektor kuasa?
Ya: Pilih hollow (DL/T 269-2022 diperakui).
Tidak: Mana-mana jenis memenuhi standard umum GB/T 13606-2007.

Soalan 5 — Apakah kapasiti pemantauan yang diperlukan?
Di bawah 500 kN: Pilih hollow (model kemasukan tersedia).
10,000 kN atau lebih tinggi: Pilih pepejal (biasanya berongga melebihi standard 8,000 kN, walaupun pilihan tersuai wujud).

Nota penutup pada senarai semak: Jika dua atau lebih soalan menghalakan pasukan anda ke arah yang bertentangan, berhenti seketika. Permohonan anda memerlukan semakan pakar. Kingmach menyediakan konfigurasi tersuai untuk mengendalikan keperluan hibrid yang kompleks.

Geometri Aplikasi Menentukan Geometri Penderia

Sel beban pepejal dan sel beban berongga tidak pernah bersaing dengan produk pada titik harga yang berbeza. Ia adalah instrumen pelengkap asas yang direka untuk laluan beban yang sama sekali berbeza. Geometri unik projek sentiasa menentukan penderia yang betul.

Banyak projek berskala besar memerlukan kedua-dua jenis secara serentak pada titik pemantauan yang berbeza. Program jambatan yang kompleks mungkin menggunakan sel pepejal dengan selamat di tempat duduk galas, sambil pada masa yang sama menggunakan sel berongga pada penambat kabel kekal.
