Aplikasi Tolok Terikan dalam Pembinaan: Faedah Utama Diterangkan

Setiap kegagalan struktur utama dalam pembinaan moden berkongsi tanda amaran yang sama — satu yang tiba secara senyap, beberapa minggu atau bulan sebelum konkrit retak atau keluli terkangkang. Amaran itu ialah perubahan dalam ketegangan: ubah bentuk yang tidak kelihatan terkumpul dalam bahan di bawah beban. Masalahnya bukan kerana struktur itu gagal untuk berkomunikasi. Masalahnya ialah tiada siapa yang mendengar.

Tolok terikan mengubahnya. Mereka bukan instrumen pasif. Ia adalah sistem amaran awal industri pembinaan — penderia yang menukar tekanan mekanikal yang tidak kelihatan kepada data yang boleh diukur dan boleh diambil tindakan. Jurutera yang menggunakan mereka bukan sekadar mengumpul nombor. Mereka memperluaskan keupayaan mereka untuk melihat di dalam struktur yang, setelah dibina, menjadi legap kepada setiap kaedah pemeriksaan lain.

Artikel ini menerangkan tempat tolok terikan digunakan dalam pembinaan, apakah faedah khusus yang diberikan kepada pasukan projek dan pemilik aset, dan cara memilih jenis yang betul untuk mana-mana aplikasi tertentu.

Apakah yang Sebenarnya Dilakukan oleh Tolok Terikan?

Sebelum memeriksa aplikasi, ia membantu untuk menjelaskan dengan jelas apa itu ketegangan - dan mengapa mengukurnya penting.

Semua struktur mengalami ubah bentuk kecil apabila tertakluk kepada berat. Sebuah lori yang melintasi rasuk jambatan menyebabkan rasuk itu bengkok ke bawah. Pembinaan bangunan mengakibatkan cerucuk konkrit mengalami mampatan. Dinding penahan membengkok kerana kerja penggalian berlaku pada bahagian bertentangannya. Para saintis mentakrifkan terikan sebagai ubah bentuk yang berlaku dalam bahan, yang mereka ukur melalui microstrain(με) untuk mengkaji pergerakan tersembunyi yang tidak dapat diperhatikan oleh orang ramai.

Tolok terikan mengesan perubahan ini dan menukarkannya kepada isyarat elektrik. Tolok terikan berfungsi sebagai alat ukuran yang menjejaki pergerakan struktur secara berterusan dengan mengesan kedua-dua sambungan dan mampatan dengan ketepatan satu microstrain.

Jenis yang paling banyak digunakan dalam pembinaan sivil dan geoteknik ialah tolok terikan wayar bergetar (VW). . Prinsip operasinya adalah elegan. Dawai keluli yang ditegangkan di dalam penderia bergetar pada frekuensi semula jadi. Apabila struktur sekeliling berubah bentuk, ketegangan wayar berubah, dan frekuensi resonansnya berubah. Peralihan frekuensi itu diterjemahkan terus ke dalam bacaan terikan. Oleh kerana kekerapan kebal terhadap hanyut rintangan kabel dan variasi voltan, tolok VW mengekalkan ketepatan sepanjang larian kabel melebihi 1,000 meter dan tempoh pengukuran yang menjangkau beberapa dekad — dua keadaan yang secara rutin membatalkan tolok kerajang rintangan untuk pemantauan infrastruktur kekal.

Dengan asas itu ditubuhkan, di sinilah penderia ini melakukan kerja terpenting mereka.

Tempat Tolok Terikan Digunakan dalam Pembinaan — Enam Aplikasi Kritikal

1. Jambatan dan Struktur Bertingkat

Tolok terikan pelekap permukaan dan permukaan dikimpal pada galang jambatan, papak geladak dan zon galas menjejaki tindak balas beban hidup, kitaran haba dan rayapan jangka panjang. Untuk jambatan penuaan yang menghadapi peningkatan beban trafik atau pengubahsuaian seismik, data ini memaklumkan keputusan penarafan beban dengan bukti struktur sebenar dan bukannya andaian kejuruteraan konservatif. Ia juga mengenal pasti bahagian yang mengalami kepekatan terikan anomali — penunjuk pertama kerosakan keletihan setempat.

2. Tuang Konkrit dan Struktur Jisim

Tolok terikan benam dibuang terus ke dalam konkrit segar semasa pembinaan. Mereka memantau tegasan pengawetan, kecerunan terma dalam konkrit jisim, dan penyelesaian jangka panjang — semua proses yang tidak boleh diakses sepenuhnya selepas penuangan selesai. Dalam pembinaan empangan, penyangga jambatan tebal, dan papak asas yang besar, kecerunan terma dalaman semasa penghidratan boleh menjana tegasan tegangan yang memecahkan konkrit dari dalam. Tolok tertanam mengesan keadaan ini dalam masa nyata, membolehkan kontraktor melaraskan prosedur pengawetan sebelum kerosakan berlaku. Ini menjadikan pemantauan benam sebagai alat kawalan kualiti semasa pembinaan, bukan hanya alat pemeriksaan selepasnya.

3. Asas Dalam dan Sistem Cerucuk

Rebar strainmeters dipasang selaras dengan bar pengukuhan semasa pemasangan sangkar cerucuk, kemudian dibuang ke dalam cerucuk. Mereka mengukur pemindahan beban sebenar dari kepala cerucuk ke lapisan galas di bawah — data yang sebaliknya mustahil diperoleh selepas cerucuk dikonkritkan. Ini secara langsung mengesahkan andaian reka bentuk geoteknikal yang dibuat semasa fasa reka bentuk asas projek. Untuk bangunan bertingkat tinggi, jeti jejantas dan mana-mana struktur yang prestasi asas adalah kritikal, langkah pengesahan ini menutup jurang antara apa yang diramalkan oleh model dan perkara yang sebenarnya disampaikan oleh tanah.

4. Tembok Penahan dan Sokongan Penggalian

Kawasan bandar menghadapi cabaran pemantauan yang paling berbahaya semasa kerja penggalian dalam. Tolok terikan pada cerucuk askar, cerucuk kepingan dan sauh pengikat memberikan bacaan berterusan sepanjang jujukan penggalian. Mereka mengenal pasti perubahan dalam tekanan tanah dan pergerakan bangunan sebelum sebarang perubahan fizikal menjadi jelas. Data ini membantu pasukan pembinaan menentukan langkah perlindungan yang diperlukan sambil memutuskan berapa cepat untuk menggali dan bila untuk memasang struktur sokongan di tapak pembinaan kereta bawah tanah dan tapak penggalian bawah tanah di sebelah bangunan sedia ada.

5. Terowong dan Kerja Bawah Tanah

Tolok yang dipasang pada lapisan terowong dan pemasangan bolt batu mengesan penumpuan akibat beban lebih - pengurangan beransur-ansur diameter terowong yang disebabkan oleh tekanan tanah dari semasa ke semasa. Mereka menyelesaikan perubahan pada skala milimeter, menjadikannya mampu mengenal pasti ketidakstabilan yang berkembang jauh sebelum keadaan menjadi jelas kepada pemeriksa. Dalam terowong tanah lembut melalui kawasan bandar, di mana penempatan permukaan mesti kekal dalam toleransi milimeter, resolusi ini bukan penghalusan teknikal. Ia adalah keperluan keselamatan.

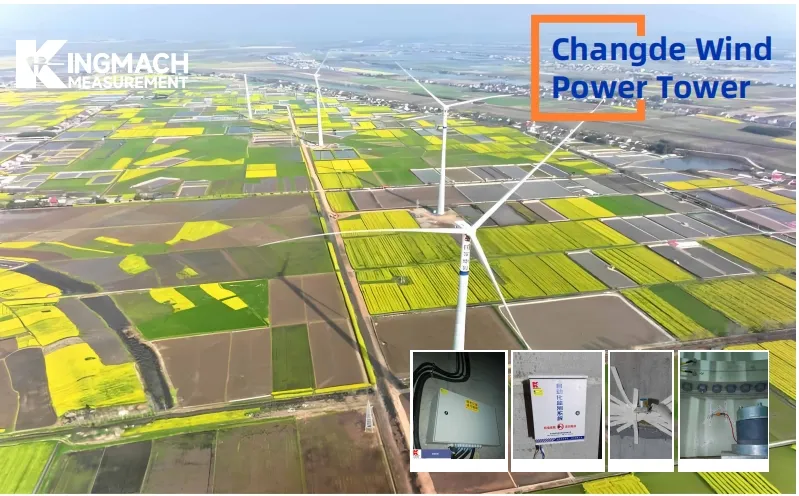

6. Menara Angin dan Struktur Tinggi

Tolok terikan yang dikimpal permukaan pada bebibir menara turbin angin dan bahagian asas memantau pengumpulan keletihan di bawah beban kitaran yang mendominasi hayat perkhidmatan menara angin. Setiap putaran rotor menggunakan kitaran tegasan kecil ke menara. Lebih dua puluh tahun, kitaran tersebut berjumlah berbilion-bilion. Data terikan membolehkan pengendali mengira baki hayat keletihan dengan ketepatan — beralih daripada jadual pemeriksaan selang tetap kepada program penyelenggaraan berasaskan keadaan yang lebih selamat dan lebih menjimatkan kos.

Enam Faedah Utama Pemantauan Tolok Terikan dalam Projek Pembinaan

Memahami aplikasi adalah berguna. Memahami sebab aplikasi tersebut mewajarkan pelaburan itulah yang membolehkan pasukan projek membuat kes secara dalaman dan kepada pelanggan. Ini adalah enam faedah yang paling penting.

Faedah 1: Pengesanan Awal Kesusahan Struktur

Tolok terikan mengesan corak beban anomali minggu atau bulan sebelum gejala makroskopik — retak, pesongan, penyelesaian — kelihatan. Masa utama ini menukar tindak balas kecemasan kepada campur tangan yang dirancang. Perbezaan kewangan antara pembaikan terkawal dan penutupan struktur yang tidak dirancang biasanya merupakan susunan magnitud. Perbezaan keselamatan adalah mutlak. Pengesanan awal bukan sekadar menjimatkan wang. Ia menghabiskan masa untuk jurutera membuat keputusan termaklum dan bukannya reaktif.

Faedah 2: Pengesahan Andaian Reka Bentuk Kejuruteraan

Tiada model struktur adalah replika realiti yang sempurna. Kelakuan tanah, pengagihan beban, prestasi sambungan dan kebolehubahan bahan semuanya memperkenalkan jurang antara apa yang diramalkan oleh pengiraan reka bentuk dan apa yang sebenarnya dialami oleh struktur. Data tolok terikan daripada beban sebenar memberikan maklum balas yang menutup jurang tersebut. Pengesahan ini amat berharga pada projek jenis pertama, keadaan tanah yang kompleks atau geometri struktur yang inovatif — betul-betul situasi di mana ketidakpastian reka bentuk adalah tertinggi dan kos kesilapan adalah paling besar.

Faedah 3: Data Masa Nyata Berterusan Sepanjang Kitaran Hayat Aset Penuh

Pemeriksaan manual berkala memberikan gambaran. Susunan rangkaian tolok terikan menyediakan filem berterusan. Disambungkan kepada pembalak data dan platform visualisasi, pengukur menyampaikan bacaan 24/7 dengan ambang amaran boleh dikonfigurasikan. Pemilik projek boleh memantau kesihatan struktur dari mana-mana lokasi, yang merupakan kelebihan operasi yang ketara bagi pemilik aset antarabangsa yang menguruskan infrastruktur merentas pelbagai geografi. Pemantauan jauh juga mengurangkan kekerapan lawatan pakar di tapak yang mahal — penjimatan langsung pada projek besar yang tersebar secara geografi.

Faedah 4: Sokongan untuk Pematuhan Kawal Selia dan Pelaporan Keselamatan

Pengawal selia di banyak bidang kuasa kini memerlukan pemantauan struktur yang didokumenkan sebagai syarat lesen operasi untuk empangan, jambatan utama dan asas bertingkat tinggi. Sistem tolok terikan menghasilkan rekod data bercap masa dan ditentukur yang memenuhi keperluan ini. Mereka juga menyediakan rekod keterangan yang diperlukan untuk penyiasatan insiden, tuntutan insurans dan penilaian liabiliti. Bagi pemilik projek yang beroperasi dalam pelbagai persekitaran kawal selia, protokol pemantauan yang konsisten dibina pada penderia yang ditentukur di peringkat antarabangsa memudahkan pematuhan dengan ketara.

Faedah 5: Memanjangkan Hayat Aset Melalui Penyelenggaraan Terdorong Data

Struktur yang diselenggara mengikut data keadaan sebenar dan bukannya selang masa tetap mengelakkan dua ralat simetri: persaraan pramatang (menyahtauliah struktur yang masih mempunyai baki hayat perkhidmatan selamat selama bertahun-tahun) dan campur tangan tertunda (terus mengendalikan struktur melepasi titik di mana kos penyelenggaraan lebih tinggi daripada penggantian). Strategi penyelenggaraan bermaklumat sensor telah secara konsisten memanjangkan hayat perkhidmatan infrastruktur selama bertahun-tahun atau dekad pada program infrastruktur utama di seluruh dunia. Pulangan ke atas kompaun pelaburan sensor sepanjang hayat operasi aset.

Faedah 6: Pengurangan dalam Pendedahan Insurans dan Liabiliti

Manfaat ini kurang mendapat perhatian dalam literatur teknikal daripada yang sepatutnya. Program pemantauan struktur yang didokumenkan semakin diiktiraf oleh penanggung insurans projek, pembiaya konsesi, dan agensi penarafan bon infrastruktur sebagai bukti pengurusan risiko yang aktif. Pengiktirafan ini mempunyai kesan yang boleh diukur: pengurangan premium insurans, syarat pinjaman yang lebih baik dan keyakinan pelabur yang lebih kukuh dalam konsesi infrastruktur jangka panjang. Bagi pemaju projek, sistem sensor bukan sahaja alat teknikal. Ia adalah instrumen tadbir urus kewangan.

Memilih Tolok Terikan yang Tepat untuk Projek Pembinaan Anda

Memilih jenis tolok yang betul mengikut dua soalan: Bilakah ia akan dipasang berbanding pembinaan? Apakah bahan dan elemen struktur yang dipantau?

Senario Projek	Jenis Tolok yang Disyorkan	Sebab Utama

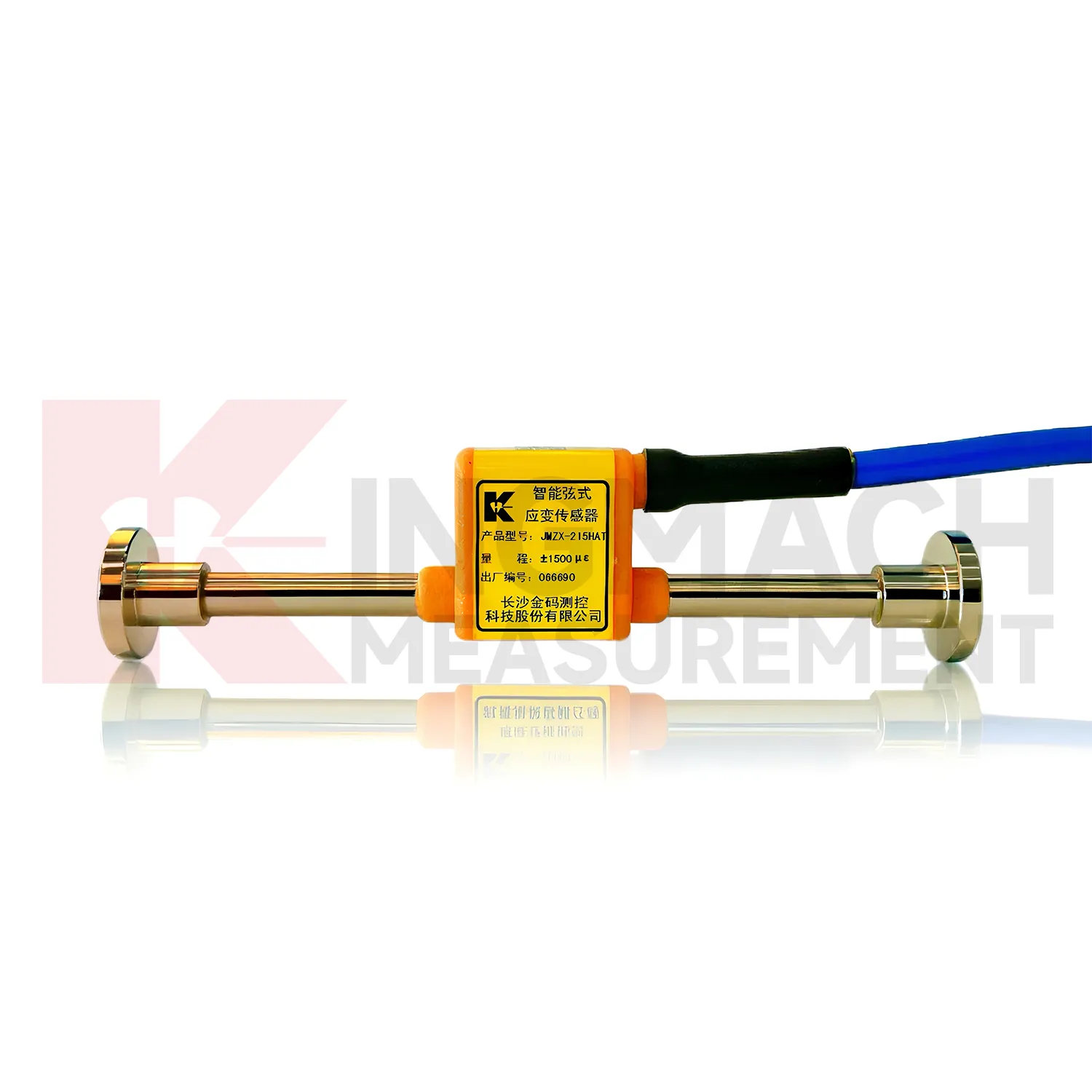

Tuang konkrit baru (asas, empangan, papak)	Tolok terikan VW benam	Dipasang sebelum tuang; tiada akses selepas itu

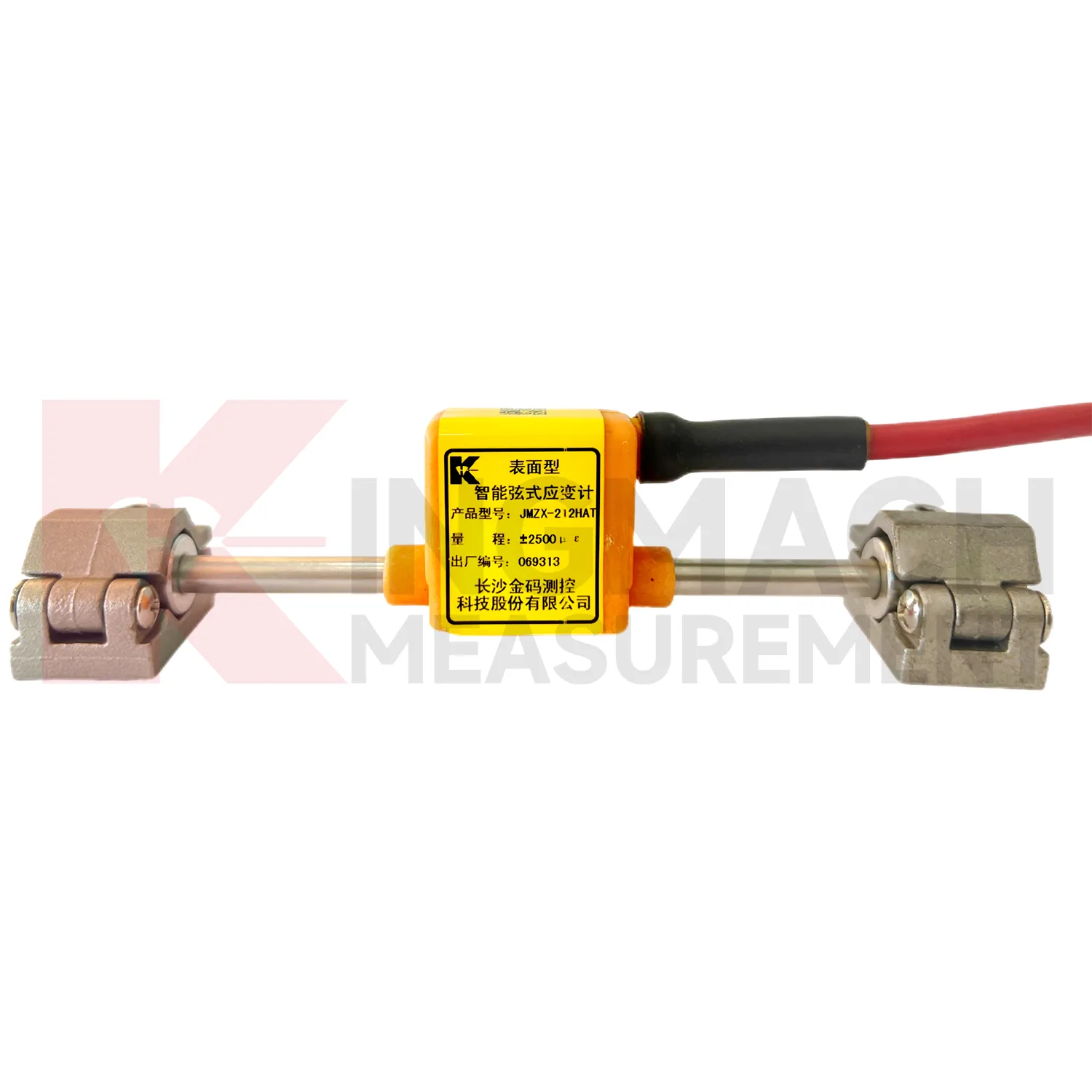

Kayu konkrit atau struktur sedia ada	Tolok terikan VW pemasangan permukaan	Diketatkan atau diikat tanpa campur tangan struktur
Anggota keluli, galang jambatan, bebibir menara	Tolok terikan VW yang dikimpal permukaan	Ikatan yang dikimpal menahan getaran dan beban kitaran
Pemantauan tetulang rebar dan cerucuk	Meteran rebar	Mengukur beban paksi terus dalam bar

Di luar pemilihan jenis, dua pertimbangan selanjutnya dikenakan pada kebanyakan projek antarabangsa. Pertama, varian keluaran pintar dan digital — model dengan output RS-485 dan pampasan suhu atas kapal — disepadukan terus dengan pembalak data IoT dan platform pemantauan terpusat. Banyak spesifikasi tender infrastruktur kini secara eksplisit memerlukan output sensor digital, terutamanya pada bandar pintar dan projek pengangkutan utama. Kedua, sijil penentukuran kilang adalah penting untuk pematuhan peraturan dan dokumentasi insurans. Pembeli harus mengesahkan kebolehkesanan penentukuran sebelum perolehan, terutamanya apabila mendapatkan penderia merentasi sempadan.

Bagi jurutera yang menentukan tolok terikan untuk projek infrastruktur, Julat tolok terikan wayar bergetar Kingmach meliputi konfigurasi meter terikan permukaan, benam, dikimpal dan rebar — dengan pilihan keluaran digital pintar yang direka untuk penyepaduan dengan sistem pemantauan moden.

Kesimpulan

Struktur di bawah beban sentiasa berkomunikasi. Ia berkomunikasi melalui ubah bentuk mikro yang tiada mata pemeriksa dapat mengesan dan tiada tinjauan visual boleh mengukur. Tolok terikan ialah instrumen yang menjadikan komunikasi itu boleh difahami — menterjemahkan tekanan mekanikal kepada data yang jurutera dan pemilik aset perlukan untuk membuat keputusan yang tepat.

Faedahnya menjangkau jauh di luar bilik instrumentasi. Pengesanan awal menyelamatkan nyawa dan belanjawan. Pengesahan reka bentuk meningkatkan kualiti projek masa hadapan. Pemantauan berterusan membolehkan pengawasan jauh pada sebarang skala. Pematuhan kawal selia menjadi boleh didokumenkan dan bukannya diandaikan. Penyelenggaraan memanjangkan hayat aset. Dan pengurusan risiko kewangan bertambah baik dengan cara yang boleh dilihat oleh penanggung insurans dan pelabur.

Penderia yang betul, dinyatakan dengan betul dan dipasang dengan betul, tidak hanya merekodkan apa yang dilakukan oleh struktur. Ia memberi setiap pihak berkepentingan — jurutera, pemilik, pengawal selia dan penanggung insurans — keyakinan untuk mengetahui bahawa struktur itu berkelakuan sebagaimana mestinya, dan amaran yang mereka perlukan apabila tidak.

Jika anda menentukan penderia untuk projek yang akan datang, hubungi pasukan teknikal Kingmach dengan parameter projek anda untuk pengesyoran pemilihan penderia yang disesuaikan dengan jenis struktur anda, keadaan pemasangan dan objektif pemantauan.

Soalan Lazim

1. Apakah jenis tolok terikan yang paling biasa digunakan dalam pembinaan awam?

Tolok terikan wayar bergetar (VW) adalah pilihan utama untuk aplikasi pemantauan sivil dan geoteknikal kekal. Ia boleh didapati dalam konfigurasi meter terikan pelekap permukaan, benam, kimpalan permukaan dan rebar untuk menyesuaikan elemen struktur dan keadaan pemasangan yang berbeza. Prinsip keluaran frekuensi mereka memberikan bacaan jangka panjang yang stabil yang tolok kerajang rintangan tidak dapat bertahan dengan pasti sepanjang program pemantauan berbilang tahun.

2. Berapa lama tolok terikan tertanam bertahan di dalam struktur konkrit?

Tolok benam VW berkualiti tinggi direka untuk hayat perkhidmatan melebihi 25 hingga 30 tahun apabila dipasang dengan betul dan dilindungi dengan penghalaan kabel yang sesuai. Banyak pemasangan pemantauan empangan dan jambatan telah menghasilkan data yang konsisten selama lebih dua dekad. Prestasi jangka panjang bergantung pada kualiti pemasangan, perlindungan kabel dan kestabilan penentukuran elemen penderiaan — semua faktor yang perlu disahkan dengan pengilang sebelum perolehan.

3. Bolehkah tolok terikan beroperasi dalam keadaan terendam atau berair sepenuhnya?

ya. Kebanyakan tolok terikan VW gred awam membawa penarafan kalis air IP68 dan direka khusus untuk operasi tenggelam dalam persekitaran marin, struktur penahan air dan keadaan tanah tepu. Model benam yang digunakan dalam pemantauan empangan dan asas pantai secara rutin beroperasi di bawah paras air atau dalam badan struktur penahan air untuk hayat reka bentuk penuh mereka.

4. Apakah perbezaan antara lekap permukaan dan tolok terikan benam?

Tolok pelekap permukaan dipasang pada bahagian luar struktur sedia ada — diikat dengan epoksi atau diikat melalui kurungan — selepas pembinaan selesai. Ia mengukur ketegangan pada permukaan struktur. Tolok benam dibuang terus ke dalam konkrit segar semasa pembinaan dan mengukur ketegangan dalam badan elemen struktur. Tolok benam menyediakan data tentang keadaan tegasan dalaman konkrit jisim, yang tidak dapat diakses oleh instrumen permukaan, dan ia kekal di tempatnya secara kekal sebagai sebahagian daripada struktur.

5. Bagaimanakah tolok terikan berintegrasi dengan platform pemantauan kesihatan struktur moden?

Tolok terikan VW pintar dengan output RS-485 digital bersambung terus kepada pembalak data yang serasi, yang menghantar bacaan ke platform pemantauan berasaskan awan atau di premis melalui rangkaian selular, satelit atau berwayar. Platform ini memaparkan data ketegangan masa nyata, menggunakan ambang amaran dan menjana laporan automatik untuk pasukan pematuhan dan penyelenggaraan. Penyepaduan memerlukan perkakasan pencatat data yang serasi dan ketersambungan rangkaian di tapak pemantauan — kedua-duanya harus dinyatakan bersama pemilihan penderia pada peringkat perancangan projek.
