Apakah Tolok Terikan Wayar Bergetar? Kelebihan, Kegunaan, dan Had

Bayangkan seorang jurutera jambatan duduk di pejabat, menonton aliran data struktur dari penderia yang tertanam jauh di dalam tiang konkrit lebih sedekad yang lalu. Bacaan masih tepat, dan isyarat masih stabil. Tahap kebolehpercayaan jangka panjang ini bukanlah kemalangan yang menggembirakan. Ia adalah hasil daripada memilih teknologi yang sesuai untuk pekerjaan itu.

Kuda kerja di sebalik daya tahan ini ialah tolok terikan wayar bergetar. Penderia ini secara konsisten mengatasi teknologi bersaing dalam persekitaran yang mencabar. Artikel ini akan menerangkan dengan tepat cara tolok terikan wayar bergetar berfungsi, menilai kelebihan teras dan had jujurnya, dan membantu anda memadankan jenis penderia yang betul dengan projek anda yang seterusnya.

Apakah Tolok Terikan Wayar Bergetar?

Untuk memahami penderia, kita mesti menentukan terlebih dahulu apa yang diukur. Dalam kejuruteraan awam dan geoteknikal, "ketegangan" merujuk kepada jumlah kecil ubah bentuk yang dialami bahan apabila mengalami tekanan atau beban. Mengukur ketegangan ini adalah penting. Ia memberitahu jurutera jika jambatan terlalu lentur, jika empangan mendap tidak sekata, atau jika lapisan terowong menerima tekanan berbahaya.

Tolok terikan wayar bergetar (VW) mengukur ubah bentuk ini menggunakan prinsip operasi yang sangat mudah. Di dalam selongsong tolok terdapat wayar keluli yang ditegangkan. Apabila nadi elektrik merangsang wayar ini, ia bergema pada frekuensi tertentu yang berkadar terus dengan ketegangannya. Apabila bahan struktur di sekeliling tolok berubah bentuk, ia meregangkan atau memampatkan badan tolok, mengubah ketegangan wayar dalaman dan menukar frekuensi resonansnya. Anjakan frekuensi ini kemudiannya ditukar kepada bacaan terikan yang tepat.

Isyarat berasaskan frekuensi ini sangat mantap. Tidak seperti tolok terikan rintangan (kerajang) tradisional, yang bergantung pada perubahan voltan yang boleh melemahkan jarak, isyarat wayar bergetar bergerak dengan mudah sepanjang larian kabel yang panjang. Ini menjadikan tolok VW sebagai penderia pemantauan kesihatan struktur muktamad untuk persekitaran yang keras dan penggunaan berbilang tahun.

Untuk menampung senario pembinaan yang berbeza, penderia ini biasanya datang dalam tiga konfigurasi utama: lekap permukaan, benam dan dikimpal permukaan.

Jenis Tolok Terikan Wayar Bergetar

Memilih jenis tolok yang betul bergantung sepenuhnya pada fasa projek anda dan bahan yang terlibat.

Model Permukaan: Jurutera mengikat atau mengikat epoksi tolok ini terus ke permukaan konkrit, keluli atau kayu selepas pembinaan selesai. Mereka adalah pilihan utama untuk pemantauan selepas pembinaan atau projek pengubahsuaian. Contoh utama ialah Tolok Terikan Wayar Bergetar Pintar JMZX-212HAT/HB , yang menawarkan ketepatan tinggi untuk infrastruktur sedia ada.

Model Embedment: Pekerja membuang tolok ini terus ke dalam konkrit segar. Sensor menjadi sebahagian daripada struktur secara kekal. Ia sesuai untuk memantau empangan, asas cerucuk, dan tuangan konkrit jisim.

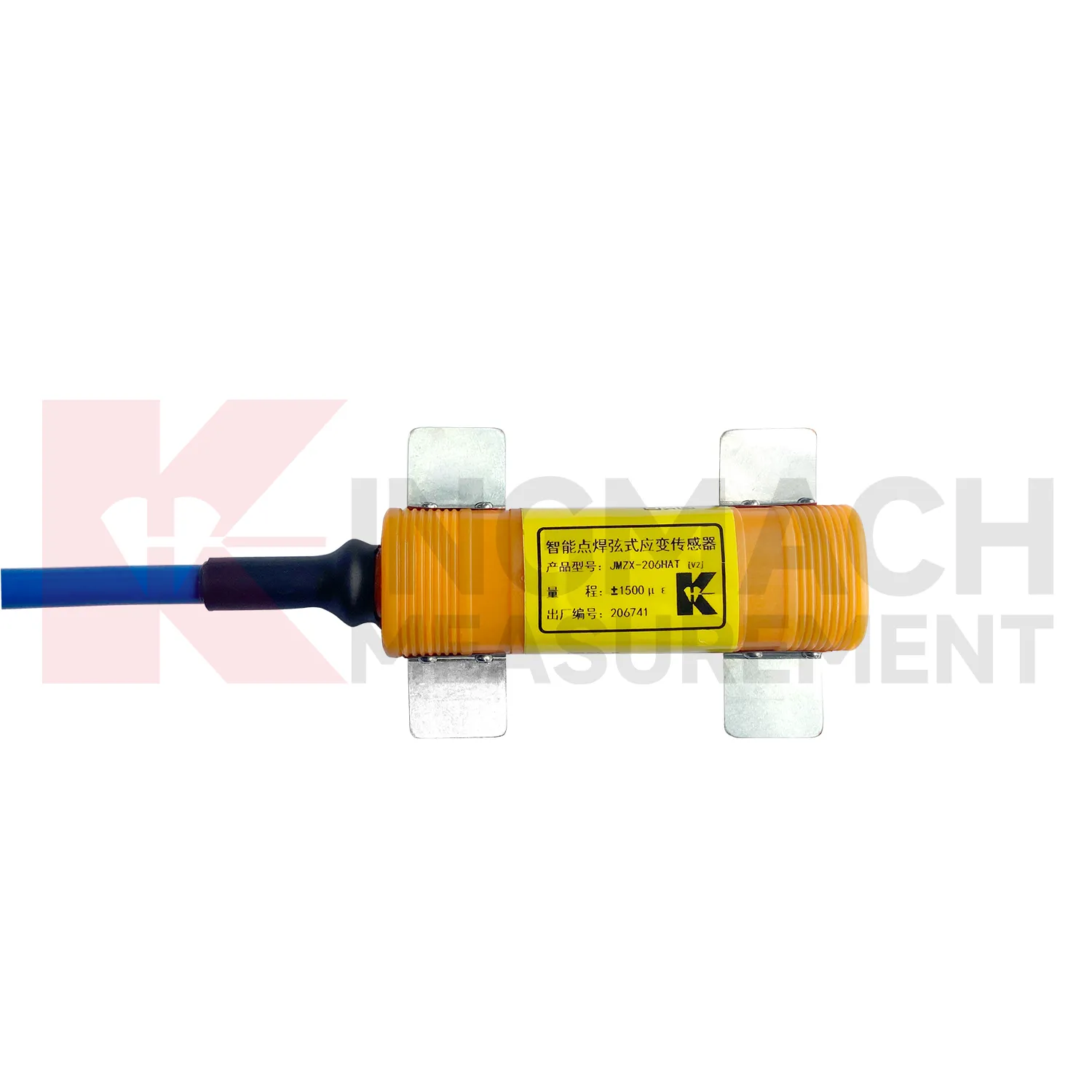

Model Kimpalan Permukaan: Juruteknik mengimpal terus kepada anggota keluli seperti galang jambatan, cerucuk keluli dan bebibir menara angin. Sambungan yang dikimpal menahan getaran dan beban kitaran jauh lebih baik daripada ikatan pelekat.

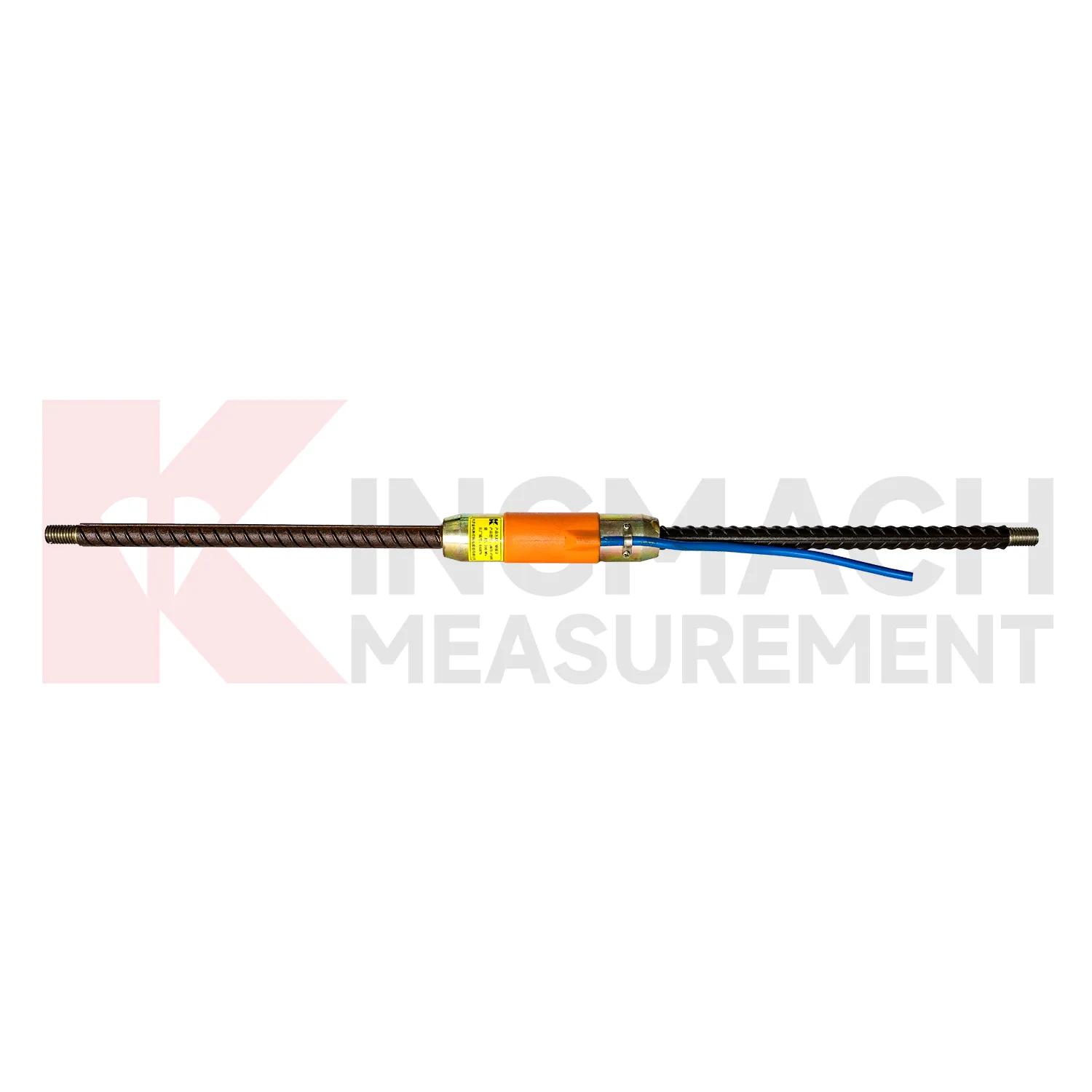

Rebar Strainmeters: Krew pembinaan meletakkan penderia tiub berongga ini sebaris dengan bar pengukuh. Mereka secara langsung mengukur daya paksi dalam rebar, yang penting untuk memahami kesihatan cerucuk, dinding penahan, dan lapisan terowong.

Panduan Pemilihan Pantas

Fasa Projek / Bahan	Jenis Tolok yang Disyorkan	Permohonan Biasa
Konkrit atau Kayu Sedia Ada	Lekapan Permukaan	Retrofit, pemantauan bangunan bersejarah
Tumpahan Konkrit Segar	Pembenaman	Empangan, asas, tembok penahan
Struktur Keluli Sedia Ada	Permukaan Dikimpal	Jambatan, menara turbin angin, cerucuk keluli
Struktur Konkrit Bertetulang	Rebar Strainmeter	Cerucuk menanggung beban, pelapik terowong

Kelebihan Utama VW Gauges

Jurutera memilih penderia wayar bergetar sebagai alat utama mereka untuk memantau integriti struktur dalam tempoh masa yang panjang kerana teknologi ini menyediakan keupayaan pemantauan kekal. Kelebihan utama termasuk:

Kestabilan Jangka Panjang yang Luar Biasa: Output frekuensi tolok VW mengekalkan kestabilan sepenuhnya kerana prestasinya kekal tidak terjejas oleh perubahan rintangan kabel, penyusupan kelembapan penyambung dan turun naik voltan bekalan. Isu ini sering melanda tolok rintangan dari semasa ke semasa, tetapi penderia VW kekal stabil selama beberapa dekad.

Kekebalan EMI/RFI yang kuat: Tapak pembinaan mewujudkan persekitaran yang bising secara elektrik. Penjana diesel dan peralatan kimpalan, bersama-sama dengan talian kuasa, menghasilkan gangguan. Isyarat domain frekuensi boleh dengan mudah melalui persekitaran ini, yang menghapuskan keperluan untuk sistem perisai kabel yang mahal dan berat.

Larian Kabel Panjang: Penderia VW mengekalkan kualiti isyaratnya apabila ia beroperasi dengan kabel 1,000 meter, yang melangkaui jarak ini. Ini membolehkan jurutera menghalakan semua data kembali ke satu pencatat data terpusat di tapak empangan atau terowong yang besar.

Julat Suhu Operasi yang Luas: Penderia mengekalkan fungsi operasinya merentasi julat suhu yang melampau, daripada kawasan alpine subsifar ke tapak pembinaan infrastruktur tropika, membolehkan penggunaannya sebagai sistem pemantauan standard untuk aplikasi geoteknik di seluruh dunia.

Termistor Terbina dalam: Kebanyakan tolok VW moden termasuk termistor dalaman, yang berfungsi sebagai termistor terbina dalam. Sistem ini menggunakan satu larian kabel untuk menyampaikan data suhu, yang membolehkan pelarasan suhu automatik yang meningkatkan kualiti data yang dikumpul.

Varian Digital dan Pintar: Model pintar hari ini menggunakan akhiran HAT dan HB untuk menunjukkan keupayaan mereka menghubungkan sistem tradisional dengan operasi Industri 4.0 moden. Peranti ini menawarkan fungsi keluaran RS-485 bersama dengan keupayaan penyimpanan data terbina dalam dan sambungan lancar ke peralatan pengelogan data IoT semasa dan sistem SCADA.

Aplikasi Projek Tolok Terikan Wayar Bergetar

Tolok terikan wayar bergetar bertindak sebagai sistem saraf untuk infrastruktur moden. Mereka menyediakan data kritikal merentas pelbagai projek kejuruteraan awam.

Jambatan dan Jejambat: Jurutera menggunakan pelekap permukaan dan tolok yang dikimpal untuk memantau lentur galang, beban galas dan pengembangan terma dalam projek yang memerlukan perhatian khusus untuk kedua-dua struktur rentang panjang dan sistem trafik tinggi.

Empangan dan Struktur Hidraulik: Tolok benam khusus, yang diletakkan oleh jurutera ke dalam struktur konkrit jisim, menjejaki tiga proses asas interaksi ranjatan dan penyelesaian dan tekanan liang dari awal hingga akhir hayat operasi struktur, yang berlangsung beberapa dekad.

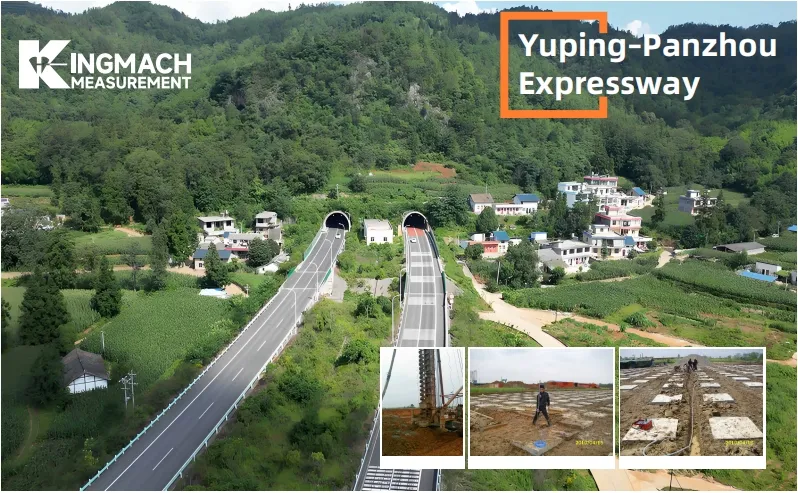

Terowong dan Kerja Bawah Tanah: Tolok yang dipasang oleh jurutera pada lapisan terowong dan bolt batu berfungsi untuk memantau penumpuan, yang berlaku kerana tekanan beban lebih. Sistem ini memberikan amaran awal kepada pasukan kejuruteraan tentang anjakan struktur yang berlaku sebelum mereka dapat melihat sebarang keretakan yang kelihatan.

Bangunan dan Asas Tinggi: Meter rebar dan tolok benam dalam asas dalam mengesahkan andaian pemindahan beban yang dibuat semasa reka bentuk. Mereka menutup jurang antara ramalan geoteknik dan realiti pembinaan.

Menara Turbin Angin: Tolok yang dikimpal permukaan, yang dipasang pada bebibir menara, memantau sambungan kritikal-keletihan menara turbin angin semasa pemuatan angin. Kepentingan pembangunan ini telah meningkat kerana ladang angin darat dan luar pesisir berkembang di seluruh dunia.

Tembok Penahan dan Cerun: Tatasusunan tolok yang diedarkan memantau pergerakan jisim tanah semasa mereka menjejaki proses kegagalan progresif melalui keupayaan pengukurannya. Maklumat yang dikumpul tergolong dalam kategori data penting, yang melindungi projek tambak kereta api dan lebuh raya daripada potensi bahaya.

Had dan Tukar Ganti Jujur

Tiada sensor yang sesuai untuk setiap aplikasi. Memahami batasan tolok terikan VW memastikan anda menentukan alat yang sesuai untuk kerja itu.

Tidak Sesuai untuk Pengukuran Dinamik: Tolok VW mengukur regangan kuasi statik kerana ia hanya mengesan pergerakan berubah perlahan. Untuk memantau getaran frekuensi tinggi yang melebihi 1 hingga 2 Hz, anda perlu menggunakan sama ada pecutan atau tolok kerajang perintang.

Kos Unit Lebih Tinggi: Proses pembuatan yang tepat bersama-sama dengan komponen elektronik dalaman tolok VW, menghasilkan kos yang lebih tinggi berbanding tolok foil mudah. Kos menjadi wajar apabila digunakan untuk pemasangan kekal, namun ia tetap tidak diperlukan untuk eksperimen makmal sementara.

Memerlukan Peralatan Bacaan Serasi: Isyarat VW memerlukan unit bacaan khusus atau pembalak data yang boleh sepadan dengan keperluan frekuensinya. Pasukan perolehan mesti mengesahkan kekangan belanjawan bersama dengan keperluan keserasian pada permulaan proses perancangan mereka.

Tolok Benam Tidak Boleh Diambil: Tolok benam menjadi kekal selepas pemasangannya dalam konkrit. Sistem mempunyai ralat pemasangan kekal kerana ia tidak boleh diperbaiki. Sistem ini memerlukan penentukuran kilang bersama dengan pemasangan pakar kerana kedua-dua elemen ini menjamin prestasi sistem yang betul.

Drift Penentukuran Jangka Panjang yang melampau: Walaupun penderia VW sangat stabil, ia boleh mengalami hanyut penentukuran kecil dalam rentang berbilang dekad yang melampau. Jurutera harus menyemak spesifikasi drift yang diterbitkan untuk projek melebihi 20 hingga 30 tahun tanpa akses penentukuran semula yang dirancang.

VW lwn. Teknologi Sensor Lain

Bagaimanakah tolok terikan wayar bergetar berbanding dengan penderia pemantauan kesihatan struktur alternatif?

Tolok VW lwn. Resistif (Kerajang).: Tolok VW mudah menang pada ketepatan pada kabel panjang dan jangka masa yang dilanjutkan. Tolok kerajang menang pada kos permulaan yang lebih rendah dan tindak balas dinamik frekuensi tinggi.

Tolok VW lwn. Gentian Optik (FBG).: Penderia FBG cemerlang dalam penderiaan teragih di sepanjang gentian berterusan tunggal dan menawarkan penghantaran ultra jarak jauh. Penderia VW memenangi kos keseluruhan, kematangan ekosistem, dan kemudahan menggantikan perkakasan bacaan.

Penderia VW lwn. MEMS: MEMS (Sistem Mikro-Elektro-Mekanikal) cemerlang dalam aplikasi dinamik frekuensi tinggi. Teknologi VW kekal sebagai pilihan unggul untuk pemantauan kekal statik dan separa statik.

Jadual Perbandingan Teknologi

Jenis Sensor	Kes Penggunaan Terbaik	Kestabilan Jangka Panjang	Kesesuaian Infrastruktur Biasa
Kawat Bergetar	Pemantauan terikan yang perlahan dan statik	Cemerlang (Dekad)	Empangan, terowong, asas, sivil berat
Resistif (Kerajang)	Ujian dinamik frekuensi tinggi	Lemah hingga Sederhana	Ujian makmal, diagnostik jangka pendek
Gentian Optik (FBG)	Tatasusunan teragih berketumpatan tinggi	Cemerlang	Talian paip, rentang berterusan yang besar
MEMS	Penjejakan getaran & kecondongan dinamik	bagus	Pemantauan seismik, dinamik jambatan aktif

Amalan Terbaik Pemasangan

Memanfaatkan sepenuhnya daripada penderia kejuruteraan awam anda memerlukan pemasangan yang teliti.

Lekapan Permukaan: Penyediaan permukaan yang betul adalah wajib. Kisar permukaan rata dan degrease dengan teliti. Pastikan tolok diorientasikan dengan betul dengan paksi tegasan utama dan pasang penutup fizikal untuk melindungi penderia daripada trafik pembinaan.

Pembenaman: Letakkan tolok dengan selamat di dalam sangkar rebar dan kekalkan keperluan penutup konkrit yang ketat. Halakan kabel isyarat dengan berhati-hati untuk mengelakkan bengkok atau koyak semasa penuangan konkrit. Sentiasa ambil bacaan sifar garis dasar sebelum set konkrit.

Permukaan Dikimpal: Mematuhi dengan ketat keperluan kualiti kimpalan. Benarkan logam menjalani pelepasan tegasan selepas kimpalan dan melengkapkan fasa penyejukannya sebelum menetapkan bacaan garis dasar awal.

Petua Universal: Sentiasa rekodkan bacaan garis dasar sebaik sahaja dipasang. Gunakan termistor terbina dalam untuk amalan pampasan suhu. Akhir sekali, wujudkan protokol pelabelan kabel yang jelas untuk tatasusunan berbilang penderia untuk mengelakkan kekeliruan pada terminal pencatat data.

Cara Menentukan dan Sumber Tolok Anda

Apabila anda bersedia untuk mendapatkan tolok terikan wayar bergetar, fokus pada butiran. Buat senarai semak spesifikasi yang ketat yang merangkumi julat ukuran yang diperlukan (diukur dalam microstrain, atau $\mu\varepsilon$), panjang tolok, tetingkap suhu operasi, jenis output yang diingini (analog vs. RS-485 digital), panjang kabel dan rating IP.

Apabila bercakap dengan pembekal, tanya soalan yang betul. Minta sijil penentukuran sampel. Tanya tentang imuniti cross-ta3245lk jika anda memasang tatasusunan berbilang sensor yang besar. Sahkan bahawa penderianya serasi secara asli dengan jenama pencatat data pilihan anda dan sahkan masa utama penghantaran untuk kuantiti komersial yang besar.

Untuk projek yang memerlukan pemantauan permukaan berketepatan tinggi, siri JMZX-212 menawarkan keseimbangan ketahanan dan penyepaduan digital yang sangat baik, memenuhi piawaian infrastruktur antarabangsa yang ketat.

Kesimpulan

Tolok terikan wayar bergetar mendapat tempatnya dalam pemantauan struktur jangka panjang bukan melalui kebaharuan yang mencolok, tetapi melalui kebolehpercayaan yang terbukti. Ia mengukur perubahan melalui isyarat frekuensi yang mantap, menawarkan kestabilan yang luar biasa, imuniti gangguan yang kuat dan penghantaran data yang lancar ke atas tapak pembinaan yang besar. Walaupun ia tidak dimaksudkan untuk ujian impak dinamik dan berkelajuan tinggi, prestasi kuasi statiknya tidak dapat ditandingi. Ia adalah kualiti yang paling penting apabila penderia ini dijangka selamat hidup lebih lama daripada krew pembinaan yang memasangnya.

Bersedia untuk melengkapkan projek anda yang seterusnya? Kami menjemput anda untuk menyerahkan spesifikasi projek anda kepada pasukan kejuruteraan kami untuk sokongan pemilihan sensor yang diperibadikan. Hubungi kami hari ini untuk mendapatkan sebut harga atau memuat turun lembaran data produk yang komprehensif.

Soalan Lazim

1. Sejauh manakah ketepatan tolok terikan wayar bergetar?

Apabila dipasang dengan betul dan diberi pampasan suhu menggunakan termistor terbina dalamnya, tolok terikan VW berkualiti tinggi biasanya menawarkan ketepatan $\pm0.1\%$ hingga $\pm0.5\%$ daripada skala penuhnya, menjadikannya sangat dipercayai untuk pemantauan kesihatan struktur.

2. Bolehkah tolok VW berfungsi dalam keadaan terendam?

ya. Tolok VW yang dipasang di permukaan dan dibenamkan secara rutin dimeterai dengan penarafan IP tinggi (selalunya IP68). Ini membolehkan mereka beroperasi secara kekal semasa tenggelam dalam air, yang penting untuk projek empangan dan asas dalam.

3. Apakah jangka hayat tipikal tolok terikan terbenam?

Oleh kerana wayar keluli dalaman dimeterai secara hermetik dan dilindungi daripada pengoksidaan luaran, tolok terikan VW tertanam boleh berfungsi dengan mudah dengan tepat selama 25 hingga 50 tahun, selalunya bertahan sepanjang hayat reka bentuk struktur hos.

4. Adakah saya memerlukan peralatan khas untuk membaca data?

ya. Oleh kerana VW mengukur output isyarat frekuensi dan bukannya voltan ringkas, anda mesti menggunakan unit pembacaan wayar bergetar khusus atau logger data yang dikonfigurasikan secara khusus dengan modul antara muka wayar bergetar.

5. Bolehkah kabel yang rosak pada tolok tertanam boleh dibaiki?

Jika kabel terputus di luar struktur konkrit, ia boleh disambung menggunakan kotak simpang kalis air yang betul. Walau bagaimanapun, jika kabel terputus jauh di dalam tuangan konkrit berhampiran badan sensor, tolok akan hilang secara kekal. Ini menyerlahkan keperluan untuk penghalaan kabel yang teliti semasa pembinaan.
