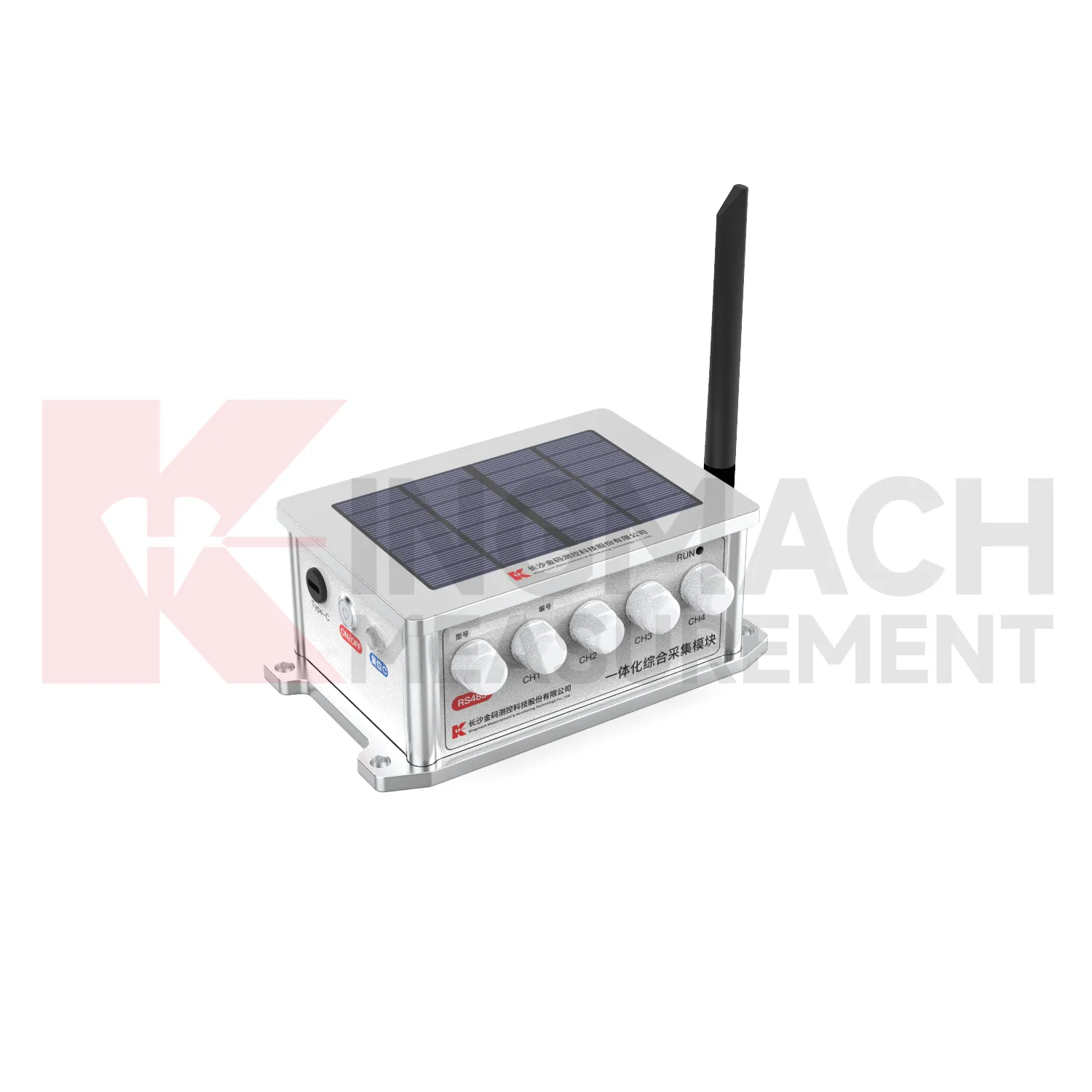

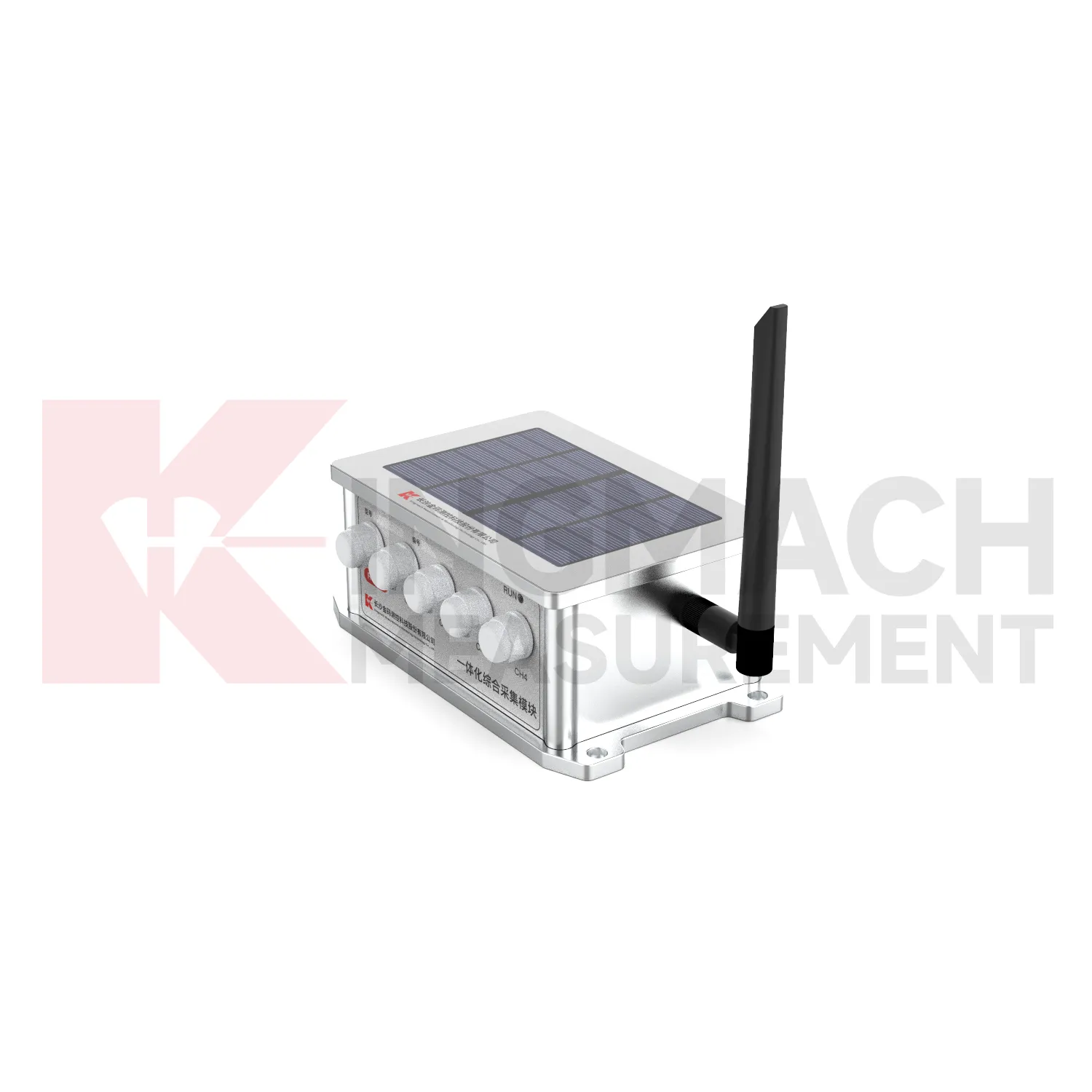

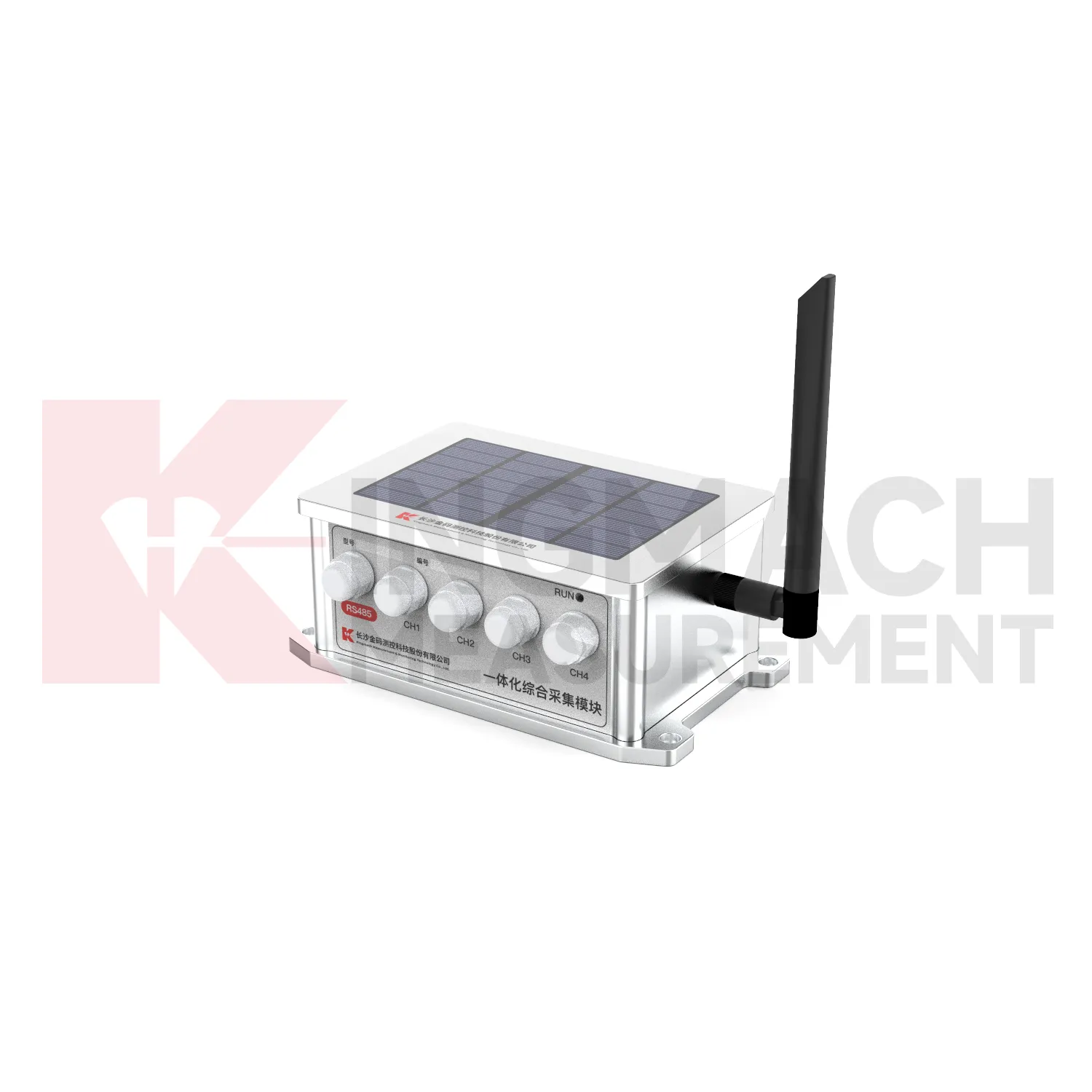

Modul Pemerolehan Komprehensif Bersepadu JMZX-4/8GH-RTU

Maklumat Umum Produk

Syarat Perniagaan Produk

Penerangan

pengenalan:

Modul Pemerolehan Komprehensif Bersepadu (JMZX-4/8GH-RTU) ialah modul pemerolehan komprehensif berbilang isyarat automatik yang dilancarkan oleh syarikat kami. Ia boleh mengumpul data daripada penderia jenis isyarat seperti wayar bergetar, voltan, rintangan dan RS485. Modul ini menyepadukan litar kawalan pengecasan suria, bateri litium, modul 4G tanpa wayar, storan parameter, pengumpulan data, dsb., merealisasikan penyepaduan pengumpulan, bekalan kuasa dan muat naik data. Produk ini boleh digunakan dalam projek pemantauan keselamatan pelbagai kejuruteraan dan struktur geoteknik (empangan takungan, jambatan, terowong, cerun, rumah usang, lombong, loji kuasa nuklear, dan bangunan awam, dsb.), menyediakan sokongan data dan asas pertimbangan yang berkaitan dengan situasi semasa dan keselamatan projek untuk pengurus pembinaan dan operasi kejuruteraan. Ia menggunakan reka bentuk mudah alih, menampilkan ciri-ciri saiz padat, kalis air dan kalis habuk.

Ciri-ciri Produk：

1. Mengguna pakai reka bentuk bersepadu yang sangat pintar dan modular, menyokong pengenalan automatik dan pengiraan pintar, dan secara automatik mengira kuantiti fizikal (tegasan, beban, anjakan, suhu, dll.) dan melaporkannya secara automatik.

2. Menyokong naik taraf dan penyelenggaraan jauh, benar-benar mencapai operasi tanpa pengawasan.

3. Menggunakan mikropemproses 32-bit dengan keupayaan pengkomputeran dan pemprosesan yang berkuasa, meningkatkan kecekapan sistem dengan sangat baik.

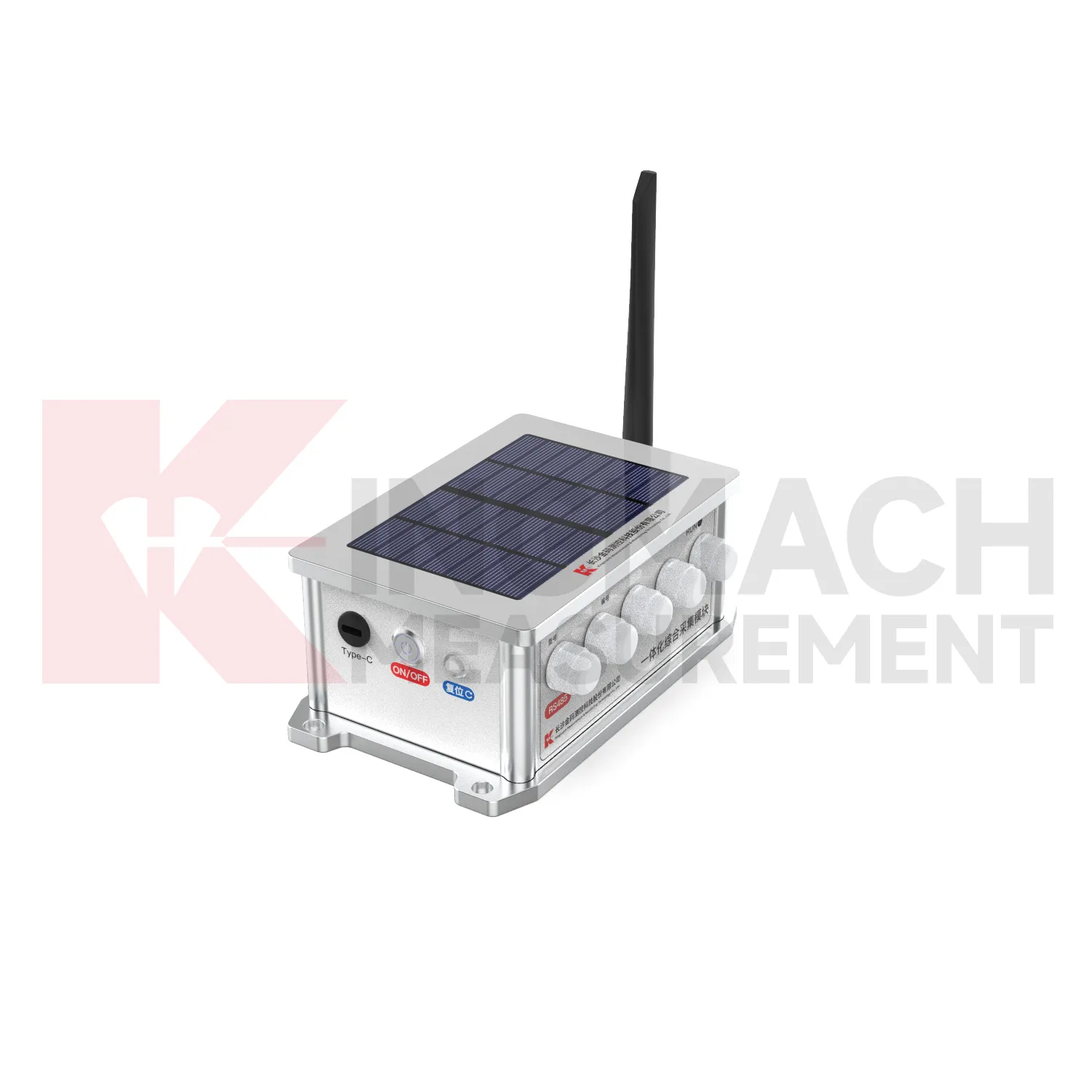

4. Menyokong pengecasan luaran melalui antara muka Jenis-C.

5. Boleh mengakses pelbagai jenis penderia seperti penderia jenis bas RS485, penderia termodulat frekuensi induktif pintar, penderia wayar bergetar, penderia isyarat voltan dan termometer termistor 3k.

6. Antara muka penderia semuanya menggunakan reka bentuk terpencil, meningkatkan prestasi perlindungan kilat modul.

7. Komunikasi semua rangkaian 4G/5G terbina dalam, menyokong kad SIM pengguna dan kad rangkaian khusus IoT (kad APN) dan menyokong muat naik data ke pelayan rangkaian dalaman secara langsung tanpa melalui rangkaian luaran. Ia menyokong protokol tersuai pengguna seperti TCP, MQTT dan HTTP, dan menyokong muat naik data ke platform tertentu, dengan sokongan untuk menolak sehingga 4 alamat pusat data.

8. Reka bentuk kuasa rendah. Selepas menetapkan pengumpulan masa, ia secara automatik memasuki mod tidur semasa masa bukan ukuran untuk mengurangkan penggunaan kuasa. Menyokong pemasaan automatik dan bangun jauh.

9. Modul ini menyokong berbilang kaedah pengumpulan seperti pengumpulan masa nyata, koleksi tunggal, koleksi bermasa, koleksi yang dicetuskan ambang dan muat naik aktif. Parameter selang pengumpulan bermasa boleh dikonfigurasikan (1min～24H), dan pengumpulan yang disulitkan boleh dilakukan secara automatik mengikut ambang. Ia menyokong penyimpanan data automatik apabila rangkaian diputuskan. Kapasiti storan terbina dalam menyokong penyimpanan data sejarah selama lebih daripada 1 tahun, dan menyokong fungsi penghantaran/pengiriman semula luar talian.

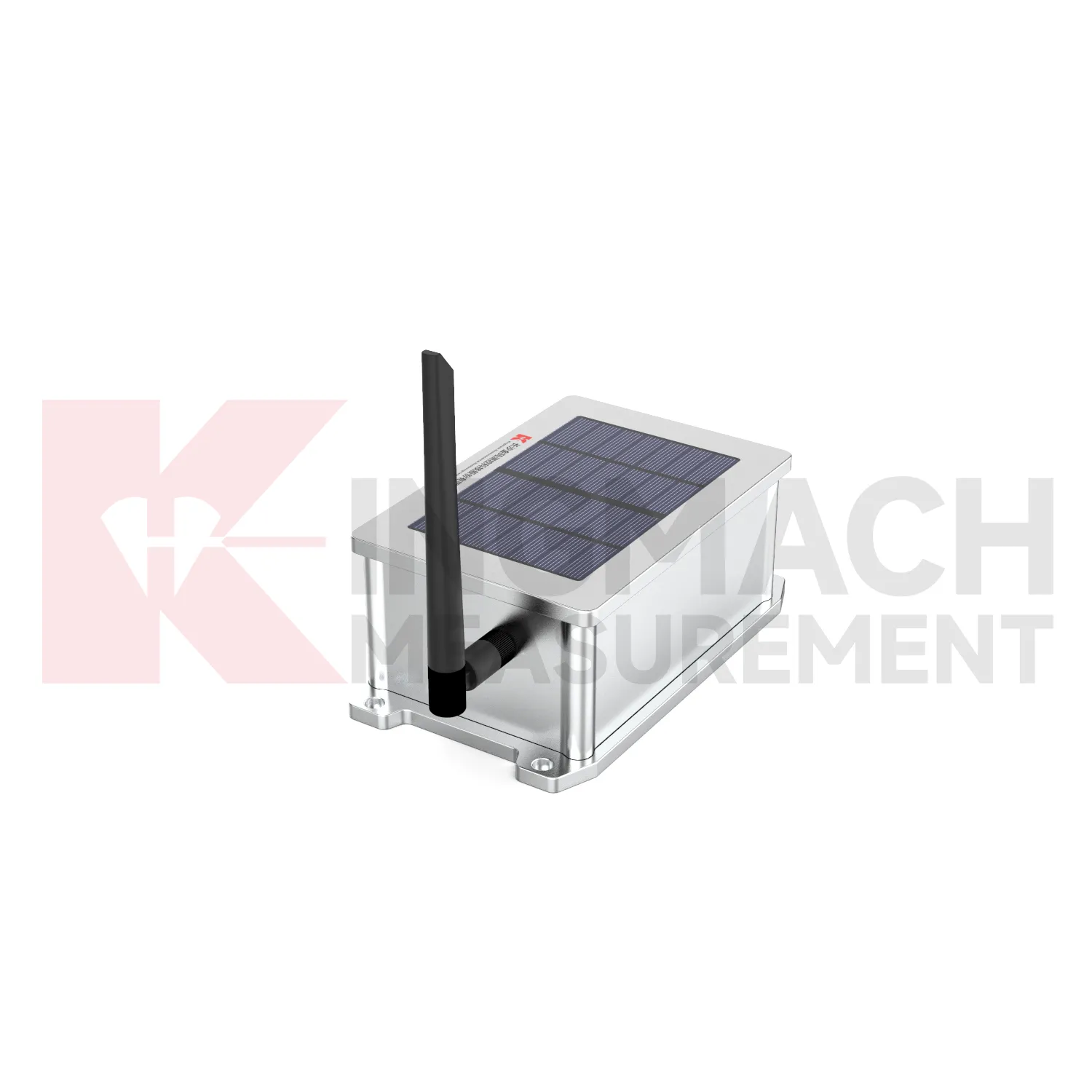

10. Modul ini menyepadukan panel solar dan bateri litium terbina dalam, dengan litar kawalan pengecasan suria terbina dalam, membolehkan pengumpulan data jangka panjang. Pada kekerapan pengumpulan setiap setengah jam sekali, ia boleh berfungsi seperti biasa selama 30 hari mendung dan hujan berturut-turut.

11. Mudah dibawa, bersaiz padat, kalis air dan kalis habuk.

Spesifikasi

1. Kaedah Bekalan Kuasa: Bekalan Kuasa Bateri Dalaman
2. Voltan Pengecasan: DC5V
3. Saluran Modul:

JMZX-4GH-RTU: 1×Saluran Pengumpulan Bas RS485, 4×Saluran Pengumpulan Isyarat Analog

JMZX-8GH-RTU: 1×Saluran Pengumpulan Bas RS485, 8×Saluran Pengumpulan Isyarat Analog

4. Suhu Operasi: -30～+60℃
5. Kelembapan Operasi: 0-95%RH
6. Modul CH1-CH4/CH8 boleh mengakses penderia seperti jenis wayar bergetar, jenis termodulat frekuensi induktif, jenis voltan, jenis rintangan dan jenis frekuensi. Ketepatan dan resolusi pengukuran adalah seperti berikut:

   Jenis Sensor	Ketepatan Pengukuran	Resolusi
   Kawat Bergetar	Kekerapan: ±0.2Hz; Suhu: 0.5℃	Kekerapan: ±0.01Hz; Suhu: 0.1℃
   Tolok Anjakan Termodulat Frekuensi Induktif	Anjakan: 0.5%FS; Suhu: 0.5℃	Anjakan: 0.1mm; Suhu: 0.1℃
   Analog Standard	Voltan: 0.1% FS; Semasa: 0.1%FS	Voltan: <0.1mV; Semasa: 0.5uA
   Rintangan	Nilai Rintangan: 10Ω	Nilai Rintangan: 0.1Ω

7. Gred Perlindungan: IP67

8. Penggunaan Kuasa: Siap sedia: <3mW; Bekerja: <1.5W

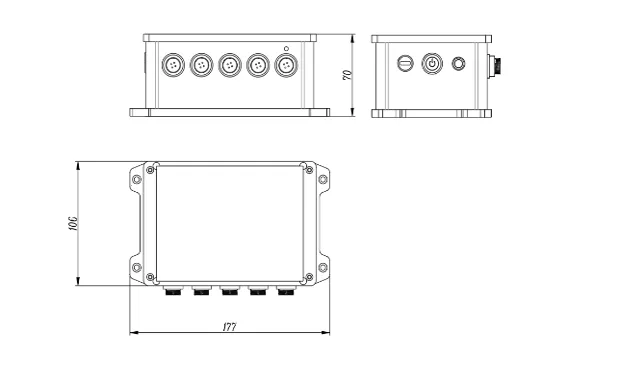

9. Dimensi Luaran:

   JMZX-4GH-RTU: 106mm×140mm×70mm (tidak termasuk antena)

   JMZX-8GH-RTU: 106mm×140mm×92mm (tidak termasuk antena)
