GNSS JMBD-1050

Maklumat Umum Produk

Syarat Perniagaan Produk

Penerangan

pengenalan:

GNSS ialah sistem penentududukan automatik generasi baharu, sepanjang cuaca, tanpa pengawasan yang dibangunkan menggunakan System-on-Chip (SoC) berprestasi tinggi dan berketepatan tinggi, menyokong kedudukan ketepatan tinggi berbilang buruj dan berbilang frekuensi. Ia serasi dengan isyarat daripada Sistem Satelit Navigasi BeiDou China (BDS B1/B2), GPS Amerika Syarikat (L1/L2), GLONASS Rusia (L1/L2) dan Galileo Eropah (E1/E5b). Terdiri daripada satu atau lebih unit penentududukan yang digunakan pada titik pemantauan pada projek kejuruteraan, sistem mengukur anjakan mendatar dan menegak. Sistem ini membentuk sistem pengukuran anjakan automatik tanpa pemandu sepanjang cuaca.

Prinsip Kerja：

1.Prinsip penderia:

Berdasarkan cip SoC berprestasi tinggi dan berketepatan tinggi, pengesan GNSS generasi baharu menyokong kedudukan ketepatan tinggi berbilang frekuensi bagi keseluruhan sistem. Ia adalah teknologi yang menerima isyarat daripada satelit bumi buatan dengan sistem pemasaan jam atom dan menjalankan pengukuran titik. Penentu kedudukan menerima pengekodan masa tidak kurang daripada empat satelit, dan kedudukan pengesan itu sendiri boleh diperoleh melalui penyelesaian, dan pemantauan dinamik dapat direalisasikan.

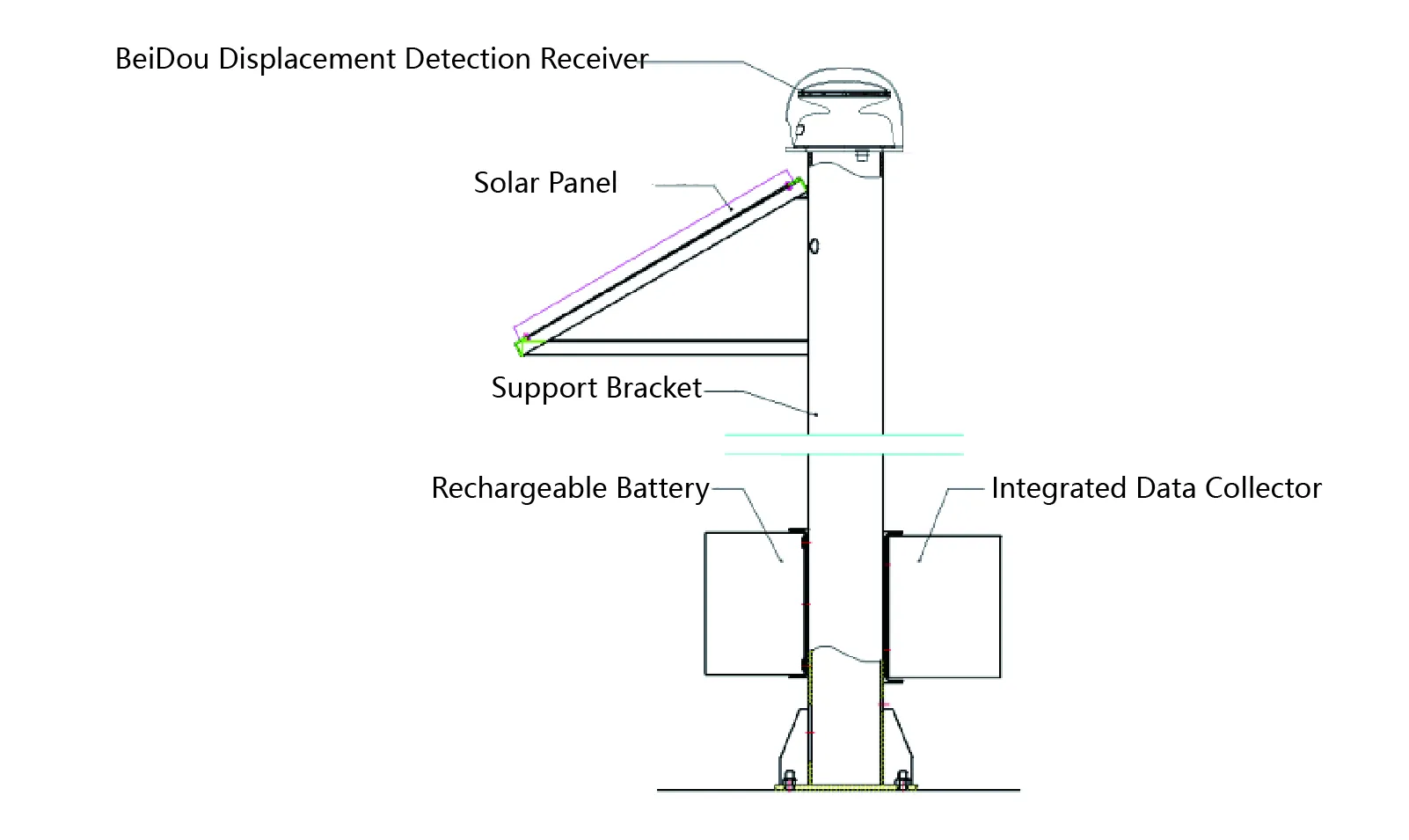

Sistem Pengukuran Anjakan Jauh GPS terdiri daripada pengesan GNSS (sistem penuh), pendakap pelekap, panel solar, bateri, dsb.

2.Prinsip sistem:

Sistem yang terdiri daripada berbilang instrumen penentududukan mengukur kedudukan mereka sendiri semasa melakukan pengiraan pembezaan yang diselaraskan melalui hubungan bersama, membolehkan pengukuran anjakan relatif berketepatan tinggi. Dalam projek kejuruteraan sedemikian, pencari boleh disusun sama dengan titik datum, titik ujian, memperoleh nilai perubahan kedudukan ketepatan tinggi titik ujian berbanding titik datum.

Penampilan Produk：

Panel hos JMBD-1050 termasuk 3 penunjuk dan 1 antara muka.

1. Lampu Penunjuk Kuasa: Bercahaya menunjukkan kuasa disambungkan;

Lampu Penunjuk 2.4G: Bercahaya menunjukkan komunikasi rangkaian 4G biasa;

3. Lampu Penunjuk Kedudukan GNSS: Bercahaya menunjukkan kedudukan yang berjaya;

4. Antara Muka Kuasa dan Antara Muka Komunikasi RS485.

Aplikasi

Ia digunakan secara meluas dalam bidang kejuruteraan seperti cerun, kereta api berkelajuan tinggi, jambatan, bangunan, lombong dan empangan untuk mencapai ukuran tepat perubahan anjakan relatif struktur.
