Panduan Spesifikasi Meter Anjakan Kingmach

Mulakan dengan pergerakan yang perlu anda ukur

Tentukan mod anjakan sebelum membandingkan lembaran data. Tolok retak berukuran sambungan 20 mm tidak menyelesaikan masalah yang sama seperti pergerakan cerun pengesan unit GNSS, penderia tali dawai yang mengukur perjalanan jauh atau pergerakan membaca meter berbilang titik pada lapisan batuan yang berbeza. Julat, kaedah pemasangan dan tafsiran data semuanya bergantung pada jenis pergerakan.

Julat anjakan Kingmach meliputi anjakan linear, lebar retak, pergerakan sendi pengembangan, anjakan permukaan berskala besar, ubah bentuk geogrid, penempatan acuan, anjakan batu di sekeliling dan anjakan batuan dasar. Pilih struktur pengukuran daripada aplikasi dahulu, kemudian perhalusi spesifikasi berangka.

• Untuk lebar retak atau sambungan, periksa jarak pendek, resolusi, tapak pelekap, rod pengukur dan kestabilan jangka panjang.
• Untuk anjakan relatif jambatan, empangan, kereta api atau bangunan, periksa ketepatan, pengaruh suhu, kalis air dan keserasian pemerolehan.
• Untuk pemantauan cerun atau tanah runtuh, semak julat, komunikasi, kuasa, rintangan cuaca dan operasi tanpa pengawasan.
• Untuk lapisan batuan atau ubah bentuk batuan dasar, periksa struktur penambat, kaedah penggerudian dan grouting, titik pengukur, dan kedalaman pemasangan.
• Untuk pemantauan acuan dan pembinaan, periksa perlindungan, kebolehpercayaan tindak balas, pemasangan sementara dan penyepaduan penggera.

Spesifikasi meter anjakan teras untuk dibandingkan

Julat: elakkan kedua-dua saiz kecil dan terlalu besar yang tidak perlu

Penderia dengan julat yang terlalu kecil mungkin mencapai hadnya semasa acara utama. Penderia dengan julat yang jauh lebih daripada keperluan projek mungkin menambah kos tanpa meningkatkan keterlihatan pergerakan kecil. Anggarkan pergerakan normal, bermusim, peringkat pembinaan dan peringkat amaran sebelum memilih julat.

Untuk pergerakan struktur pendek, Kingmach JMDL-52XXADT Meter Anjakan Berbeza tersedia dalam julat 20 mm, 50 mm dan 100 mm. The Tolok Retak Pintar JMDL-22XXAT termasuk model 20 mm, 50 mm, 100 mm dan 200 mm. Untuk perjalanan yang lebih lama, yang Penderia Anjakan Tali Dawai JMLS-22XXADT meliputi pilihan 0-500 mm, 0-1000 mm dan 0-2000 mm.

Tambahkan margin untuk pergerakan yang mencetuskan tindakan kejuruteraan, bukan peratusan sewenang-wenangnya. Penderia harus menangkap peristiwa amaran tanpa beroperasi di bawah skala penuh sehingga julat yang dipilih memberikan sedikit nilai praktikal untuk pemantauan arah aliran biasa.

Resolusi dan ketepatan menjawab soalan yang berbeza

Resolusi ialah kenaikan terkecil yang dipaparkan. Ketepatan ialah perbezaan jangkaan antara nilai yang dilaporkan dan anjakan sebenar. Meter boleh memaparkan 0.01 mm manakala ketepatannya dinyatakan sebagai peratusan skala penuh, jadi kedua-dua nilai mesti disemak bersama.

JMDL-52XXADT ditentukan pada resolusi 0.01 mm dan +/-0.1% ketepatan FS. Meter anjakan tujuan am pintar ditentukan pada resolusi 0.01 mm dan ketepatan 0.5% FS. Model magnetostrictive ditentukan pada resolusi 0.01 mm dan ketepatan +/-0.05% FS. Resolusi menjejaskan keterlihatan aliran kecil; ketepatan mempengaruhi keyakinan terhadap nilai mutlak.

Jangan tetapkan ambang penggera terhadap kenaikan paparan sahaja. Ambil kira ketepatan, kebolehulangan, pengaruh suhu, pergerakan pemasangan dan margin keputusan projek untuk mengurangkan penggera gangguan dan tafsiran palsu.

Padankan prinsip penderiaan dengan tapak

Prinsip penderiaan mempengaruhi drift, ketahanan, pemasangan, penyelenggaraan dan tingkah laku isyarat. Meter termodulat frekuensi induktif sesuai dengan banyak tugas anjakan struktur dan sambungan pengembangan kerana seni bina digitalnya menyokong pemantauan jarak jauh yang stabil. Penderia tali dawai mengendalikan perjalanan yang lebih panjang atau laluan pergerakan tidak langsung, manakala GNSS menyokong pergerakan permukaan berskala besar pada titik terpencil.

The JMCW-21XXADT Meter Anjakan Magnetostrictive ialah pilihan bukan hubungan pelengkap dalam portfolio anjakan Kingmach; ia bukan penderia anjakan wayar bergetar. Struktur penderiaan bukan sentuhannya bertujuan untuk aplikasi di mana pengurangan haus mekanikal dan pengukuran kedudukan linear mutlak berguna. Spesifikasi yang diterbitkan termasuk perlindungan IP67, komunikasi RS485 dan operasi dari -30 C hingga +80 C.

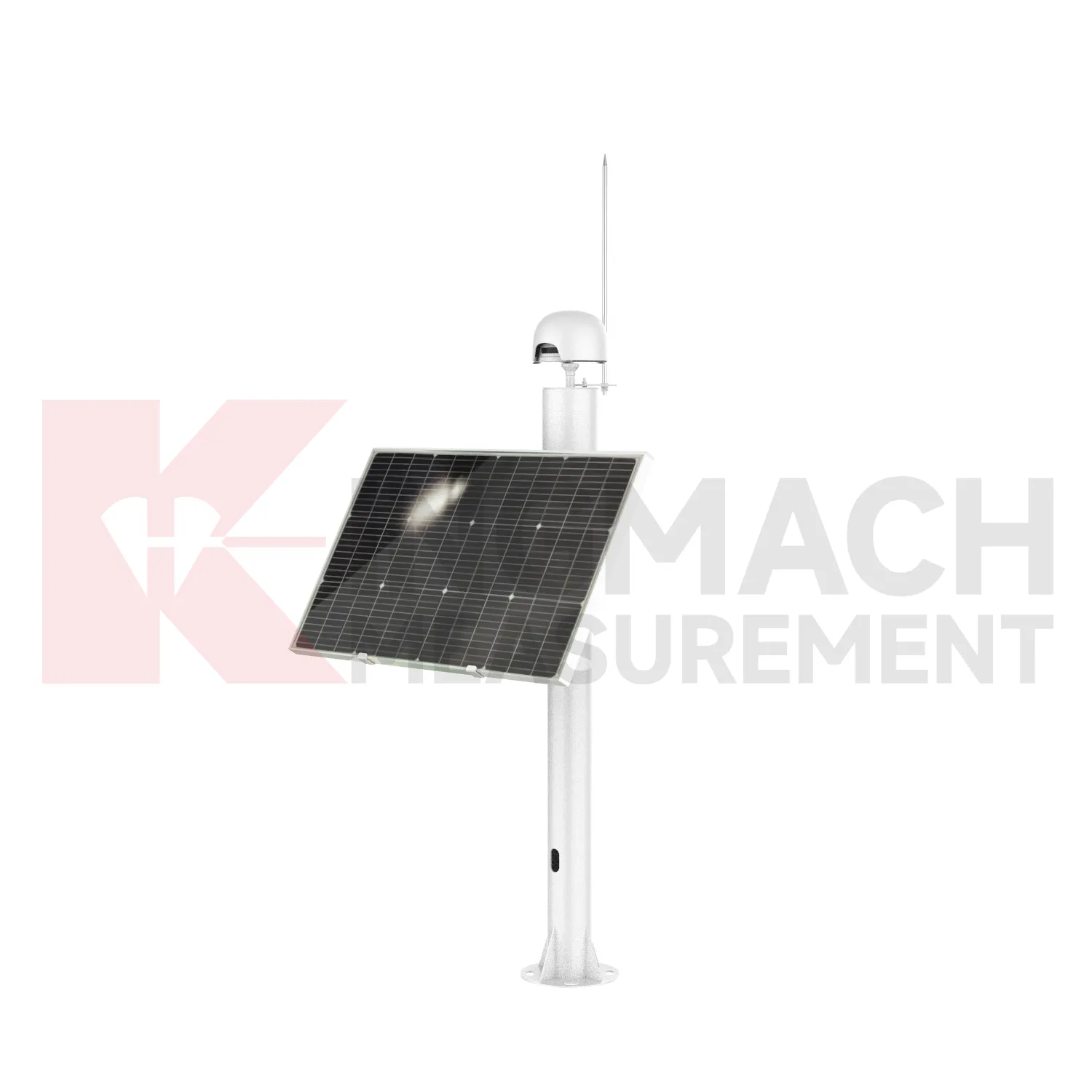

Untuk pergerakan permukaan jauh, GNSS JMBD-1050YT bersepadu menyokong kedudukan berbilang buruj, komunikasi 4G dan RS485, operasi bateri solar ditambah litium, perlindungan IP67 dan julat persekitaran -40 C hingga +85 C. Pilih GNSS apabila output yang diperlukan adalah pergerakan kedudukan di kawasan yang lebih besar dan bukannya anjakan sendi tempatan.

Suhu skrin, air, habuk dan pendedahan elektrik

Tapak pemantauan awam mendedahkan penderia kepada hujan, pemeluwapan, habuk, lumpur, getaran, penarikan kabel, udara menghakis dan gangguan elektrik. Anggap had pengedap dan persekitaran sebagai kriteria pemilihan utama. Prinsip penderiaan yang sesuai masih boleh gagal jika kepungan, penyambung, kemasukan kabel atau orientasi pelekap tidak sepadan dengan tapak.

Bandingkan julat operasi dengan iklim mikro pemasangan dan bukannya stesen cuaca berdekatan. Galeri empangan, lapisan terowong, dek jambatan, dan cerun terdedah boleh mempunyai keadaan suhu dan kelembapan yang sangat berbeza. Semak perlindungan kabel, pengedap penyambung, saliran, pembumian dan perlindungan lonjakan sebagai sebahagian daripada reka bentuk pemasangan.

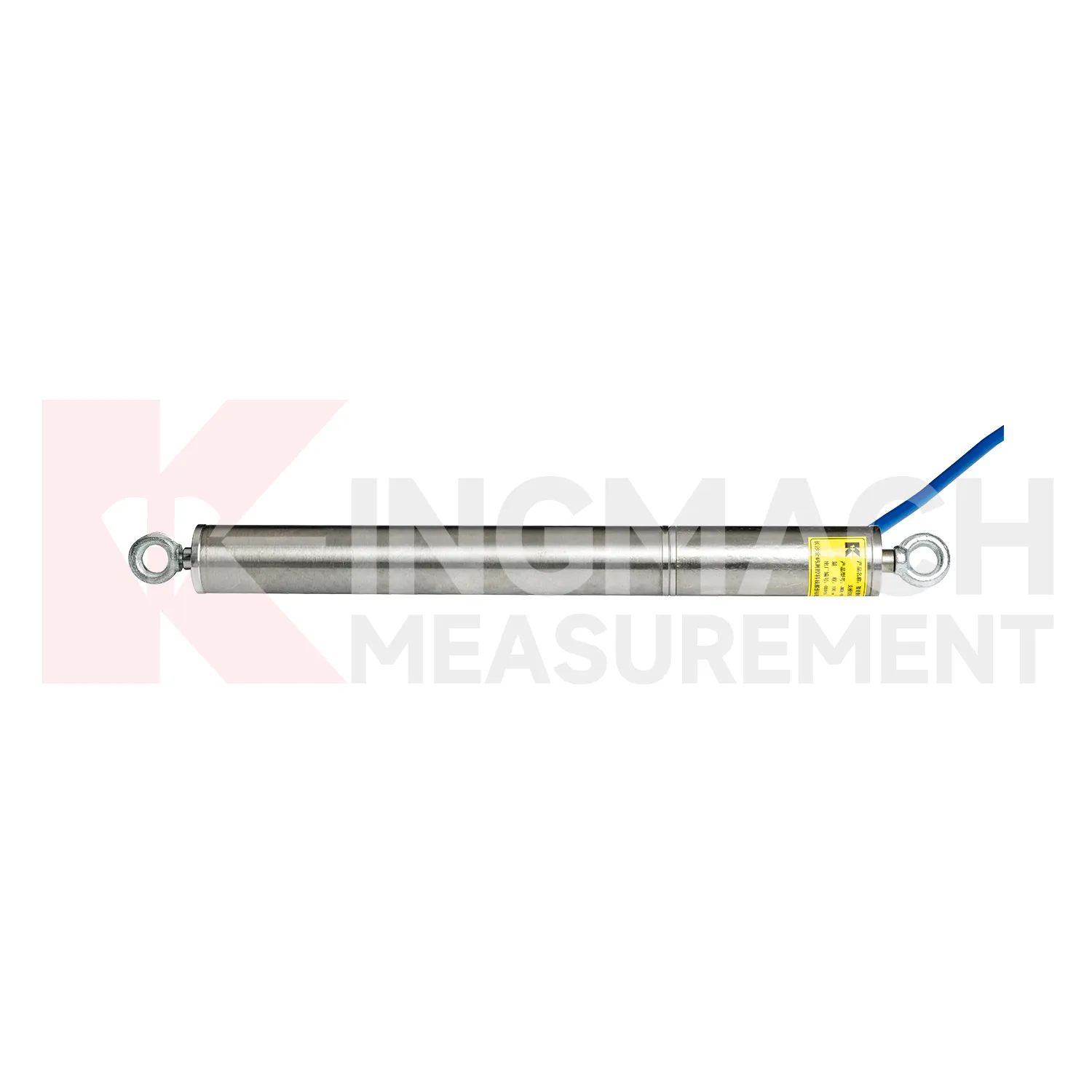

Sensor anjakan tali dawai Kingmach ditentukan pada IP67 dan -30 C hingga +70 C. Meter magnetostrictive ditentukan pada IP67 dan -30 C hingga +80 C. JMDL-49XXAT Smart Formwork / Meter Anjakan Wayar Keluli ditetapkan pada IP68, yang mungkin sesuai dengan pemasangan dengan pendedahan air dan habuk yang lebih besar apabila struktur pengukurnya juga sesuai dengan projek.

Sahkan rangkaian komunikasi dan pemerolehan yang lengkap

Meter anjakan hanya mencipta maklumat yang boleh digunakan apabila isyarat mencapai sistem yang menyimpan, menyemak dan melaporkan hasilnya. Sahkan mod komunikasi, jarak kabel, kadar baud jika berkenaan, keserasian logger, kuasa, pembumian, perlindungan lonjakan, penukaran unit kejuruteraan, penyegerakan masa dan semakan kualiti data sebelum pembelian.

RS485 adalah perkara biasa dalam pemantauan digital lasak kerana ia menyokong penyepaduan medan dan larian kabel yang lebih lama. Titik jauh juga mungkin memerlukan 4G, pengecasan solar atau operasi bersandarkan bateri. Semak penderia, kabel, pembalak, kepungan, perisian, logik penggera dan akses penyelenggaraan sebagai satu sistem dan bukannya item baris yang berasingan.

The JMDL-21XXAT Meter Anjakan Tujuan Am Pintar menyimpan maklumat pengenalan dan penentukuran sensor dan boleh berfungsi dengan pemerolehan automatik untuk pemantauan tanpa pengawasan. Semasa semakan RFQ, sahkan bacaan tepat atau logger, pendawaian, pengalamatan, pemetaan perisian dan prosedur pentauliahan untuk model yang dipilih.

Rawat perkakasan pemasangan sebagai sebahagian daripada ukuran

Pengukuran anjakan bergantung pada pemindahan pergerakan sebenar kepada elemen penderiaan tanpa kelonggaran, ralat lentur, geseran atau sekatan yang tidak diingini. Semak lukisan pemasangan sebelum meluluskan penderia. Geometri pelekap, arah pergerakan yang dijangka, penghalaan kabel, akses untuk sifar dan perlindungan terhadap kerosakan pembinaan semuanya menjejaskan kualiti data.

Tolok retak memerlukan tapak yang stabil dan rod pengukur yang sesuai. The JMDL-24XXAT Meter Anjakan Fleksibel Pintar mesti berubah bentuk dengan geogrid atau bahan bertetulang dipantau. The JMDL-31XXAT Meter Anjakan Berbilang Titik Pintar menggunakan penambat pada kedalaman yang berbeza dengan penggerudian, grouting, tiub pelindung dan perkakasan pemasangan.

Untuk pergerakan batuan dasar atau sekitar-batu, yang JMDL-32XXAT Meter Anjakan Batuan Satu Titik Pintar menggunakan bebibir, penderia, batang pengikat, kepala penambat, dan pemasangan paip PVC. Komponen ini mentakrifkan cara penderia mengikuti pergerakan jisim batu, jadi ia tergolong dalam semakan teknikal dan sebut harga dan bukannya dianggap sebagai aksesori pilihan.

Peta spesifikasi meter anjakan Kingmach

Contoh projek Kingmach yang disahkan

Jambatan Rel Egongyan sahaja, Chongqing (2019)

The Projek pemantauan Jambatan Rel Egongyan sahaja daya kabel tertutup, pesongan, retak, dan pemantauan alam sekitar. Senarai peralatan projek termasuk Tolok Retak Pintar JMDL-22XXAT bersama dengan terikan, beban, kecondongan, pecutan, suhu-kelembapan, hujan, angin dan peralatan pemerolehan automatik. Untuk RFQ jambatan, contoh ini menunjukkan sebab tolok retak harus dinyatakan sebagai sebahagian daripada rantaian pemantauan yang diselaraskan. Pembeli harus menentukan julat retak atau sambungan, lokasi pelekap, pendedahan alam sekitar, antara muka pemerolehan dan ambang penggera bersama-sama daripada memilih tolok mengikut resolusi sahaja.

Catatkan garis dasar pengukuran, perkakasan pelindung, akses pemeriksaan, dan kriteria penerimaan penyerahan untuk setiap titik sebelum pemasangan bermula.

Lebuhraya Yuping-Panzhou, Guizhou (2023)

The Projek Lebuhraya Yuping-Panzhou termasuk penyelesaian terowong, penumpuan lengkung-pinggang, retak, dan pemantauan terikan struktur. Senarai aplikasinya termasuk Tolok Retak Pintar dan ukuran anjakan laser bersama-sama tahap hidrostatik dan instrumen terikan wayar bergetar. Kes ini menyokong pendekatan berbilang parameter untuk ubah bentuk terowong: pembukaan retak tempatan, penumpuan, penyelesaian dan terikan menjawab soalan kejuruteraan yang berbeza. Untuk perolehan, nyatakan di mana setiap titik anjakan dipasang, arah dan magnitud pergerakan yang dijangkakan, cara bacaan mencapai platform pemantauan, dan ambang mana yang memulakan pemeriksaan atau peningkatan.

Pelan pemasangan juga harus mengenal pasti titik rujukan, toleransi pemasangan, perlindungan kabel, ujian pentauliahan, dan kaedah akses untuk penyelenggaraan kemudian.

Menara Kuasa Angin Changde, Hunan (2025)

The Projek Menara Kuasa Angin Changde penyelesaian asas yang dipantau, daya kekal kabel, getaran struktur, retak bahagian peralihan, dan terikan. Peralatan berkaitannya termasuk Penderia Anjakan Tali Dawai JMLS-22XXADT sebagai sebahagian daripada pakej penderia yang lebih luas. Contoh ini berguna apabila pergerakan jauh atau tidak langsung mesti dipantau dengan tindak balas struktur lain. Semasa pemilihan, tentukan laluan wayar, julat perjalanan, arah balik, kestabilan pelekap, pendedahan kandang, laluan komunikasi dan akses untuk pemeriksaan. Butiran ini menentukan sama ada sensor mengikut pergerakan struktur tanpa kendur, geseran atau gangguan mekanikal.

Penerimaan hendaklah termasuk pemeriksaan perjalanan terkawal, bacaan garis dasar, pemeriksaan kabel dan pengesahan bahawa output mencapai saluran pemantauan yang ditetapkan.

Harga, dokumentasi dan syarat komersial

Harga meter anjakan bergantung pada model tepat, julat, output, panjang kabel, perkakasan pemasangan, pembalak, kepungan, sistem kuasa, perisian, kuantiti, dokumentasi penentukuran dan skop penghantaran. Julat dolar awam akan mengelirukan tanpa input tersebut. Minta sebut harga berasaskan konfigurasi dan bandingkan pembekal dengan bil bahan yang sama.

Untuk JMDL-52XXADT, maklumat komersil semasa menunjukkan pesanan minimum sekeping, harga yang dirundingkan, T/T terlebih dahulu, karton atau pembungkusan kotak kayu, dan penghantaran dalam masa 30 hari selepas pembayaran penuh. Sahkan semua istilah komersial dalam petikan rasmi kerana konfigurasi, kuantiti, penyesuaian dan jadual projek boleh mengubah tawaran akhir.

• Sediakan aplikasi, pergerakan yang dijangka, julat yang diperlukan, resolusi, ketepatan dan ambang penggera.
• Nyatakan suhu operasi, pendedahan air dan habuk, laluan kabel, kuasa, komunikasi dan keperluan pencatat data.
• Senaraikan kurungan, rod, sauh, bebibir, tiub pelindung, kandang dan perkhidmatan pemasangan yang diperlukan.
• Minta lembaran data, maklumat penentukuran, definisi pendawaian, manual pemasangan, syarat waranti, pembungkusan, masa utama dan dokumen pensijilan yang berkenaan.

Senarai semak pra-pembelian untuk jurutera

• Tentukan jenis anjakan: lebar retak, pergerakan sendi, penempatan, perjalanan panjang, pergerakan permukaan, pergerakan lapisan batu atau ubah bentuk batuan dasar.
• Tetapkan julat dengan margin untuk pergerakan biasa, bermusim, peringkat pembinaan dan peringkat amaran.
• Semak resolusi, ketepatan, kebolehulangan, kestabilan dan pengaruh suhu bersama-sama.
• Sahkan air, habuk, getaran, kakisan, kilat dan orientasi pemasangan pada titik pengukuran.
• Sahkan output, kuasa, jarak kabel, keserasian logger, pemetaan perisian dan komunikasi jauh.
• Semak kurungan, tapak, rod, sauh, bebibir, tiub pelindung dan keperluan grouting.
• Minta data penentukuran, pengenalan bersiri, butiran pendawaian, lukisan pemasangan dan panduan pentauliahan.
• Sahkan konfigurasi, kuantiti, pembungkusan, penghantaran, jaminan, pembayaran dan sokongan selepas jualan sebelum mengeluarkan pesanan pembelian.

Soalan lazim

Nota akhir: Sahkan setiap spesifikasi terhadap reka bentuk projek, persekitaran setempat, ambang pemantauan, lukisan pemasangan dan seni bina pemerolehan data sebelum pembelian.
