Tolok Terikan Wayar Bergetar untuk Pemantauan Jambatan, Terowong & Empangan: Panduan Pemilihan Lengkap

Industri pembinaan global sedang mengalami lonjakan besar dalam pelaburan infrastruktur berskala besar. Kerajaan dan pemaju swasta membiayai jambatan utama, terowong, empangan hidroelektrik dan struktur tenaga angin yang menjulang tinggi di seluruh dunia. Akibatnya, permintaan untuk sistem pemantauan kesihatan struktur (SHM) yang boleh dipercayai dan jangka panjang tidak pernah lebih tinggi. Dalam sistem keselamatan kritikal ini, tolok terikan berfungsi sebagai sumber data utama. Anda mesti sedar bahawa pemilihan penderia yang salah kos jauh lebih tinggi daripada peranti fizikal itu sendiri. Pilihan yang salah melantun ke dalam pengiraan tekanan yang condong, menangguhkan keputusan keselamatan, dan akhirnya menggandakan kos penyelenggaraan jangka panjang.

Oleh itu, memilih tolok terikan mewakili pertimbangan kejuruteraan kritikal dan bukannya pembelian komoditi yang mudah. Setiap jurutera projek mesti menjawab tiga soalan asas sebelum menentukan penderia. Pertama, apakah bahan hos? Kedua, apakah peringkat pemasangan semasa? Akhir sekali, apakah kekangan alam sekitar? Panduan komprehensif ini akan membimbing anda melalui pelbagai jenis tolok, kriteria pemilihan kritikal, padanan aplikasi dan integrasi sensor ke dalam sistem SHM yang lengkap.

Perkara yang Menjadikan Teknologi Wayar Bergetar Piawaian Global untuk Pemantauan Terikan Jangka Panjang

Sebelum anda boleh menentukan penderia secara bijak, anda memerlukan pemahaman teknikal yang kukuh tentang cara teknologi pemantauan yang berbeza beroperasi. Teknologi wayar bergetar (VW) kini berfungsi sebagai standard global untuk pemantauan infrastruktur jangka panjang. Prinsip wayar bergetar bergantung pada dawai keluli tegang yang teruja oleh gegelung pengujaan nadi. Kekerapan semula jadi getaran ini secara langsung sepadan dengan ketegangan yang dialami oleh wayar.

Output frekuensi ini memberikan kelebihan luar biasa untuk projek kejuruteraan awam. Penderia VW menawarkan imuniti yang kuat terhadap gangguan elektromagnet dan mempamerkan tingkah laku hanyut jangka panjang yang sangat stabil. Tambahan pula, sensor ini boleh menghantar isyarat sepanjang kilometer kabel tanpa sebarang herotan atau kehilangan isyarat.

Kebanyakan projek pemantauan kesihatan struktur mendedahkan penderia kepada kitaran haba yang ketara di luar rumah. Oleh itu, tolok terikan VW moden menampilkan termistor terbina dalam untuk penderiaan suhu bersepadu. Penambahan ini membolehkan perisian pemantauan menggunakan pembetulan suhu automatik pada bacaan terikan. Anda boleh membezakan prestasi teguh ini dengan tolok kerajang rintangan tradisional. Tolok kerajang berfungsi dengan sempurna untuk tetapan makmal dan ujian jangka pendek. Walau bagaimanapun, tolok kerajang kekal sangat terdedah kepada kemasukan lembapan, hanyutan sifar, dan kebergantungan penguat sepanjang jangka masa kabel. Kingmach meningkatkan lagi standard ini dengan siri VW pintarnya (varian HAT dan HB). Model lanjutan ini menambah keupayaan pengalamatan digital, yang membolehkan jurutera menjalankan rangkaian bas berbilang sensor menggunakan satu pencatat data.

Tiga Jenis Tolok Terikan Utama—dan Masa untuk Digunakan Setiap Satu

Jurutera sering bertanya tolok terikan yang harus mereka gunakan untuk projek khusus mereka. Jawapannya memerlukan perbandingan berstruktur berdasarkan kaedah pemasangan dan struktur hos. Anda boleh mengkategorikan penderia ini kepada empat jenis penggunaan utama.

Tolok Terikan Dipasang Permukaan (JMZX-212HAT/HB)

Juruteknik mengikat atau mengikat tolok terikan yang dipasang di permukaan terus ke permukaan konkrit atau keluli sedia ada. Anda harus memilih model ini untuk pemantauan pasca pembinaan, pengubahsuaian struktur dan ujian beban dinamik. Tolok ini juga cemerlang apabila menggerudi atau menuang ke dalam struktur perumah adalah mustahil. Siri JMZX-212 menawarkan julat ukuran standard ±2,500 με dengan resolusi 0.1 με. Perumahan keluli tahan karat yang tertutup sepenuhnya memastikan prestasi kalis air sehingga kedalaman air 150 meter.

Tolok Terikan Benam (JMZX-215HA/215HAT/HB)

Pasukan pembinaan membuang tolok terikan benam terus ke dalam konkrit segar atau menanamnya dalam bahan pengisi struktur. Ini mewakili pilihan standard untuk projek pembinaan baharu, termasuk jambatan, empangan, terowong, dinding penahan dan papak asas. Penderia benam tidak memerlukan rintangan ricih daripada bahan asas, yang menjadikan proses pemasangan sangat pantas dan boleh dipercayai.

Tolok Terikan Dikimpal Permukaan (JMZX-206HAT)

Pengimpal melampirkan tolok terikan yang dikimpal permukaan terus kepada anggota keluli struktur seperti galang, cerucuk kepingan dan cerucuk tiub. Kimpalan memberikan gandingan mekanikal yang sangat konsisten pada keluli kosong tanpa bergantung pada pelekat kimia. Kekekalan ini menjadikan pengukur yang dikimpal sebagai pilihan pilihan untuk struktur keluli marin dan bawah tanah di mana ikatan epoksi mungkin merosot dari semasa ke semasa.

Rebar Strainmeter (JMZX-4XXHAT/HB)

Kontraktor menyambungkan meteran rebar terus ke dalam sangkar tetulang keluli dalam struktur konkrit. Penderia ini mengukur pemanjangan dan mampatan rebar untuk menilai cara beban dipindahkan melalui lajur, rasuk dan cerucuk dalam. Anda akan mendapati instrumen ini penting untuk pembinaan bangunan bertingkat tinggi, keselamatan lubang asas dan infrastruktur kereta api bawah tanah.

Jenis Tolok	Bahan Hos Terbaik	Fasa Pemasangan	Aplikasi Biasa
Dipasang Permukaan	Konkrit / Keluli Sedia Ada	Selepas Pembinaan	Retrofit & Ujian Beban
Pembenaman	Konkrit Segar	Pembinaan Baru	Dek Jambatan & Tembok Empangan
Dikimpal Permukaan	Ahli Keluli Bare	Baru / Selepas Pembinaan	Girder & Cerucuk Keluli
Rebar Strainmeter	Keluli Tetulang (Rebar)	Pembinaan Baru	Lubang Asas & Bangunan Tinggi

Lima Parameter Teknikal Yang Harus Mendorong Spesifikasi Akhir Anda

Sebaik sahaja anda memilih jenis pemasangan yang sesuai, anda mesti menilai spesifikasi teknikal yang tepat. Lima parameter utama harus mendorong keputusan perolehan akhir anda.

Julat & Resolusi Pengukuran: Julat ukuran standard ±2,500 με meliputi kebanyakan aplikasi kejuruteraan awam secukupnya. Walau bagaimanapun, anda juga memerlukan sensitiviti yang tinggi. Output resolusi tinggi 0.1 με memastikan penderia menangkap ubah bentuk mikro dalam elemen konkrit dan keluli pra-tegasan di bawah beban servis biasa.

Kelas Ketepatan: Penarafan ketepatan 0.5% FS (Skala Penuh) bertindak sebagai penanda aras untuk pemantauan gred infrastruktur. Ketepatan tinggi kekal penting apabila anda mengira tegasan struktur sebenar daripada terikan yang diukur menggunakan modulus keanjalan bahan. Anda hendaklah sentiasa mengesahkan pematuhan dengan piawaian pensijilan yang diiktiraf, seperti GB/T 13606-2007 atau DL/T 1044-2022.

Penilaian Kalis Air & Pengedap Alam Sekitar: Banyak projek beroperasi dalam persekitaran yang keras. Perumah keluli tahan karat tertutup sepenuhnya yang dinilai pada kedalaman air 150 meter adalah penting. Anda memerlukan tahap perlindungan ini untuk muka empangan hidroelektrik, cerucuk zon pasang surut dan penggalian terowong yang sangat lembap.

Julat Suhu Operasi: Struktur awam menahan cuaca yang melampau. Termistor terbina dalam hendaklah menjangkau julat luas dari -40 °C hingga +120 °C. Projek yang terletak di iklim arktik atau berhampiran sumber haba industri memerlukan daya tahan haba ini. Tambahan pula, pembetulan suhu yang tepat menghalang penggera palsu dalam sistem pemantauan automatik anda.

Output Isyarat & Keserasian Sistem: Anda mesti memutuskan antara output frekuensi VW standard dan varian Pintar digital (RS-485 / SDI-12). Penderia pintar membenarkan pendawaian bas berbilang titik. Seni bina digital ini boleh mengurangkan kos kabel yang berat sehingga 60% pada tatasusunan sensor yang besar. Sebagai nota praktikal, unit bacaan Kingmach dan pembalak data dipadankan dengan kilang dengan siri sensor JMZX, yang menghapuskan sepenuhnya risiko penyepaduan sistem.

Lengkapkan pemantauan terikan anda dengan sel beban berongga untuk penjejakan daya kabel yang lengkap — ketahui lebih lanjut dalam Panduan Sel Beban Berongga kami → Sel Beban Berongga untuk Pemantauan Kabel Jambatan & Sauh: Panduan & Spesifikasi Pemilihan

Memadankan Tolok Terikan kepada Jenis Projek: Daripada Pemantauan Jambatan kepada Kejuruteraan Geoteknik

Memadankan penderia yang betul dengan aplikasi khusus adalah ciri khas pemantauan kesihatan struktur yang berkesan. Domain kejuruteraan awam yang berbeza memerlukan pendekatan pengukuran yang berbeza.

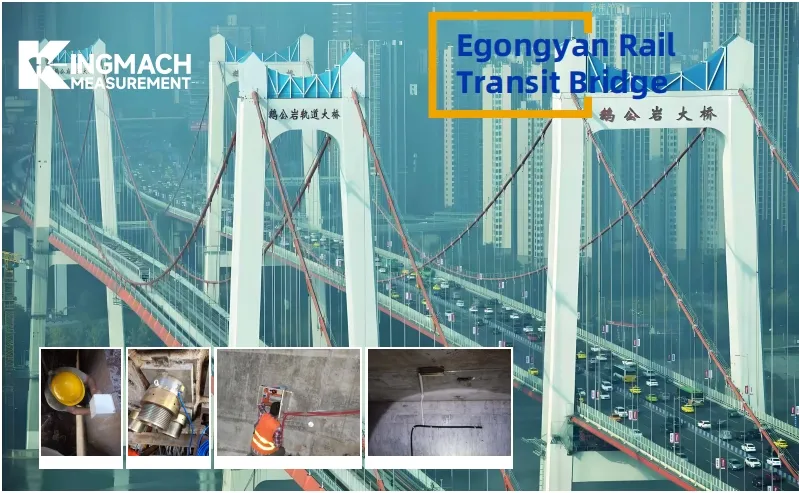

Pemantauan Jambatan: Projek jambatan memerlukan pendekatan pelbagai aspek. Jurutera melontarkan tolok benam ke bahagian dek konkrit dan sambungkan meteran rebar pada tetulang keluli untuk mengukur tindak balas beban hidup dan rayapan konkrit jangka panjang. Pada masa yang sama, juruteknik menggunakan tolok dikimpal permukaan pada galang keluli utama untuk mengesan kitaran keletihan yang berterusan.

Terowong & Struktur Bawah Tanah: Persekitaran bawah tanah menimbulkan cabaran teruk dengan kelembapan tinggi dan air bawah tanah yang menghakis. Keadaan ini memerlukan tolok benam kalis air yang tertutup sepenuhnya. Selain itu, menggunakan pendawaian bas pintar dengan ketara mengurangkan kerumitan pemasangan dalam tajuk terowong terkurung.

Empangan Hidroelektrik & Tembok Penahan: Pemantauan empangan sangat bergantung pada sensor benam yang dibuang jauh ke dalam badan konkrit. Perumah kalis air dengan mudah mengendalikan rendaman kekal di bawah tekanan air yang berat. Keupayaan penghantaran jarak jauh isyarat VW membolehkan jurutera membina tatasusunan sensor besar-besaran merentasi muka empangan tanpa memasang pengulang isyarat perantaraan.

Bangunan Bertingkat & Lubang Asas: Keselamatan semasa penggalian bandar adalah yang terpenting. Meteran rebar yang dikimpal pada sangkar lajur dan dinding ricih menyediakan data pengagihan beban masa nyata semasa fasa pembinaan berlangsung.

Cerun Sisi & Projek Geoteknik: Kestabilan cerun memerlukan pengawasan berterusan. Jurutera memasang tolok yang dipasang di permukaan atau tertanam dalam lapisan shotcrete untuk memantau ubah bentuk permukaan dan tekanan dinding penahan.

Struktur Menara Angin: Turbin angin menanggung beban kitaran yang besar. Tolok dikimpal permukaan yang dipasang pada bahagian menara keluli secara berkesan memantau kelesuan lentur dan regangan dinamik akibat angin.

Di Luar Penderia: Cara Tolok Terikan Sesuai Dengan Sistem Data SHM yang Lengkap

Anda harus sentiasa melihat tolok terikan sebagai satu bahagian ekosistem teknologi yang lebih besar. Penderia hanya bertindak sebagai titik asal data. Ketepatan sedia ada tolok hanya penting jika keseluruhan rantaian penghantaran mengekalkan data tersebut tanpa memperkenalkan bunyi elektrik atau kehilangan isyarat.

Kabel instrumentasi memainkan peranan besar dalam kesetiaan data. Anda mesti menggunakan kabel berperisai yang dipadankan yang direka khusus untuk penderia wayar bergetar. Kabel berkualiti tinggi menghalang kemerosotan isyarat walaupun melalui larian penghantaran yang melebihi 1,000 meter.

Seterusnya, anda mesti mempertimbangkan perkakasan pemerolehan. Pengecat data automatik dan unit bacaan Kingmach menyokong tinjauan berbilang saluran. Mereka membenarkan jurutera mengkonfigurasi ambang penggera yang tepat dan menggunakan pilihan telemetri jauh, termasuk rangkaian 4G, WiFi dan LoRa.

Akhir sekali, perisian visualisasi mengubah frekuensi mentah menjadi cerapan yang boleh diambil tindakan. Papan pemuka digital masa nyata memaparkan aliran ketegangan, nilai tekanan diperbetulkan suhu dan tahap amaran automatik. Penyepaduan ini membolehkan pemantauan struktur jauh 24/7 tanpa pengawasan. Menentukan penderia, kabel, pembalak dan perisian anda daripada pembekal tunggal menghapuskan ketidakpadanan protokol komunikasi dan secara drastik mengurangkan masa pentauliahan.

Perkara yang Perlu Diperhatikan Apabila Menyumber Tolok Terikan daripada Pembekal Antarabangsa

Pasukan perolehan menghadapi cabaran unik apabila menilai pembekal antarabangsa untuk penderia pemantauan kesihatan struktur. Anda mesti melihat di luar spesifikasi produk mudah dan menilai kebolehpercayaan operasi pembekal.

Pertama, pensijilan pihak ketiga amat penting. Anda harus bertegas pada rekod penentukuran yang boleh dikesan dan pematuhan ketat terhadap piawaian industri yang diiktiraf. Produk yang disahkan mengurangkan risiko kelulusan projek anda dengan ketara. Kedua, anda mesti menilai kebolehpercayaan penghantaran. Pembekal yang ideal mengekalkan model standard dalam stok untuk penghantaran pantas sambil mematuhi jadual penghantaran kontrak yang ketat untuk pesanan skala projek tersuai.

Ketiga, sokongan selepas jualan yang komprehensif memisahkan pengeluar terkemuka daripada pengedar semata-mata. Cari pembekal yang menawarkan talian hotline teknikal 24/7 dengan masa respons awal yang pantas. Sokongan ini menjadi tidak ternilai apabila projek jauh menghadapi anomali data yang tidak dijangka. Keempat, menilai keupayaan penyesuaian mereka. Projek yang terletak dalam iklim ekstrem atau ruang terkurung selalunya memerlukan panjang tolok yang disesuaikan, bahan perumahan khusus atau jenis penyambung bukan standard. Akhirnya, memilih pembekal sumber tunggal yang mengeluarkan penderia, kabel, pembalak dan perisian di bawah satu sistem pengurusan kualiti bersatu memastikan kebertanggungjawaban sepenuhnya.

Membuat Pilihan Yang Tepat: Rekap Keputusan Pantas dan Langkah Anda Seterusnya

Memilih tolok terikan yang sempurna adalah proses berkaedah. Anda mesti menganalisis bahan hos, mengenal pasti fasa pemasangan, mengesahkan spesifikasi teknikal dan memastikan keserasian sistem penuh. Tolok terikan yang terbaik jarang sekali merupakan pilihan yang paling murah atau yang mempunyai spesifikasi makmal yang paling mengagumkan. Sebaliknya, penderia yang betul adalah yang dipadankan dengan sempurna dengan persekitaran struktur anda dan tempoh pemantauan jangka panjang.

Adakah anda tidak pasti model sensor mana yang sesuai dengan projek khusus anda? Perlukan cadangan penderia untuk projek anda? Kongsi keperluan anda — Jurutera Kingmach membalas dalam masa 24 jam. 🔗 [ Minta Konsultasi Projek Percuma → ]

Soalan Lazim

1. Apakah perbezaan utama antara tolok terikan yang dipasang di permukaan dan tertanam?

Juruteknik memasang tolok yang dipasang di permukaan pada bahagian luar struktur sedia ada menggunakan bolt atau pelekat. Sebaliknya, pasukan pembinaan membuang tolok benam terus ke dalam konkrit basah semasa fasa pembinaan baharu.

2. Bolehkah tolok terikan wayar bergetar mengukur suhu?

ya. Kebanyakan tolok terikan wayar bergetar berkualiti tinggi termasuk termistor terbina dalam. Komponen ini mengukur suhu setempat, membenarkan perisian pemantauan anda membetulkan bacaan terikan secara automatik untuk pengembangan dan pengecutan haba.

3. Mengapa menggunakan tolok dikimpal permukaan di atas tolok yang dipasang pada pelekat?

Tolok yang dikimpal permukaan mencipta ikatan metalurgi kekal dengan struktur keluli terdedah. Sambungan yang dikimpal ini memberikan kestabilan jangka panjang yang unggul dalam persekitaran yang keras, lembap atau dalam air di mana pelekat kimia akhirnya merosot.

4. Sejauh manakah penderia wayar bergetar boleh menghantar isyaratnya?

Oleh kerana penderia wayar bergetar mengeluarkan frekuensi dan bukannya voltan, ia menentang perubahan rintangan kabel. Dengan kabel terlindung yang betul, mereka boleh menghantar isyarat yang tepat pada jarak melebihi 1,000 meter tanpa penguat luaran.

5. Apakah yang dilakukan oleh penderia wayar bergetar "Pintar"?

Penderia pintar menggunakan protokol digital (seperti RS-485 atau SDI-12) dan menampilkan alamat digital yang unik. Ini membolehkan jurutera menyambungkan berbilang penderia di sepanjang bas kabel tunggal, secara drastik mengurangkan kerumitan pendawaian dan kos bahan.

6. Bolehkah tolok terikan wayar bergetar digunakan bersama sel beban?

ya. Tolok terikan wayar bergetar dan sel beban biasanya digunakan bersama dalam pemantauan struktur dan geoteknik. Sel beban mengukur daya gunaan, manakala tolok terikan mengukur ubah bentuk bahan, menyediakan data pelengkap untuk penilaian prestasi struktur yang lebih lengkap.

7. Bagaimana untuk melakukan pengesahan penentukuran medan tanpa penentukuran semula kilang?

Pengesahan medan boleh dilakukan dengan menyemak bacaan sifar, membandingkan ukuran dengan beban rujukan yang diketahui, menyemak arah aliran data sejarah atau menyemak silang dengan penderia lain. Kaedah ini membantu mengenal pasti potensi hanyut antara selang penentukuran formal tanpa memerlukan penentukuran semula kilang.

---

Ditulis oleh Pasukan Kejuruteraan Kingmach — menyokong projek infrastruktur di seluruh dunia sejak 2001
