Sel Beban Berongga untuk Pemantauan Kabel Jambatan & Sauh: Panduan & Spesifikasi Pemilihan

Jambatan berkabel, dek konkrit pra-tegasan, dan penambat empangan bergantung pada ketegangan yang ditentukur dengan tepat untuk mengekalkan integriti struktur. Penyimpangan sekecil lima peratus boleh mempercepatkan kegagalan keletihan. Mereka juga boleh mencetuskan beban struktur secara tiba-tiba dan bencana. Kaedah pengukuran daya tradisional melibatkan tolok tekanan bicu dan ujian angkat berkala. Kaedah ini terputus-putus dan sangat intensif buruh. Tambahan pula, ia sama sekali tidak sesuai untuk pemantauan kesihatan struktur jangka panjang yang kekal. Jurang dalam pemantauan ini menyebabkan infrastruktur kritikal terdedah.

Sel beban berongga menyediakan penyelesaian yang elegan dan kekal untuk masalah ini. Juga dikenali sebagai sel beban lubang telus atau anulus, sensor ini sesuai terus pada bolt, tendon atau rod penambat. Ia mengukur daya mampatan secara berterusan tanpa mengganggu sistem struktur. Artikel ini akan meneroka prinsip kerja dan kelebihan teknologi penderia ini. Ia juga akan meliputi pemilihan model, aplikasi utama, penyepaduan sistem, dan kriteria perolehan kritikal.

Bagaimana Sel Beban Berongga Wayar Bergetar Sebenarnya Berfungsi: Dijelaskan Reka Bentuk Berbilang Rentetan Annular

Jurutera mesti memahami bagaimana sel beban berongga wayar bergetar sebenarnya berfungsi untuk menentukannya dengan betul. Peranti ini bergantung pada badan cincin anulus yang teguh. Cincin keluli anjal ini menjalani rawatan kestabilan pelbagai peringkat yang ketat. Ia mengagihkan beban mampatan secara seragam di sekeliling lilitannya. Reka bentuk anulus ini menghapuskan ralat pemuatan sipi yang kerap melanda sel beban plat rata semasa pemasangan tidak sejajar.

Di dalam gelang ini, pengeluar menggunakan susunan wayar bergetar berbilang kord. Bergantung pada kapasiti, penderia menggunakan konfigurasi rentetan tiga, empat atau enam kord. Kord berbilang ini purata bacaan tegasan merentasi keratan rentas cincin. Disebabkan susun atur ini, siri JMZX-3XXXHAT melaporkan pemuatan dengan resolusi 0.1 hingga 1 KN yang sangat sensitif, walaupun pada kapasiti skala penuh 8,000 KN yang besar.

Mekanisme teras ialah prinsip wayar bergetar itu sendiri. Setiap dawai keluli berkekuatan ultra tinggi diikat menggunakan kimpalan sauh standard antarabangsa. Kekerapan pengujaan wayar adalah berkadar terus dengan ketegangannya. Output berasaskan frekuensi ini kekal sepenuhnya kebal terhadap variasi rintangan kabel dan gangguan elektromagnet. Kekebalan elektrik ini penting di seluruh rangkaian kabel yang panjang di tapak pembinaan awam yang sibuk.

Tambahan pula, cip pintar tertanam secara kekal menyimpan faktor penentukuran unik sensor. Cip boleh log sehingga 800 rekod ukuran, termasuk cap masa, suhu dan nilai pembetulan sifar. Ciri ini membolehkan jurutera melakukan pengesahan penentukuran medan tanpa memulangkan unit ke kilang. Akhir sekali, sensor suhu terbina dalam menyediakan pembetulan suhu automatik pada setiap kitaran pengukuran tunggal. Ini menghapuskan bacaan palsu akibat haba dalam pemasangan luar atau terkubur.

Wayar Bergetar lwn. Tolok Terikan lwn. Hidraulik: Mengapa Sel VW Berongga Menang untuk Pemantauan Awam Jangka Panjang

Pembeli sering membandingkan sel beban kosong hanya berdasarkan harga pembelian awal. Walau bagaimanapun, anda mesti menilai jumlah kos pemantauan. Ini termasuk hanyutan sifar jangka panjang, keperluan penyelenggaraan, had jarak isyarat dan kebolehpercayaan data keseluruhan.

• Resistif (Kerajang) Sel Beban Berongga: Penderia ini menawarkan kos pendahuluan yang lebih rendah. Walau bagaimanapun, mereka sangat terdedah kepada hanyut sifar dari semasa ke semasa. Mereka juga mengalami perubahan rintangan yang disebabkan oleh lembapan dan sangat bergantung pada penguat untuk panjang kabel yang melebihi 50 meter. Mereka tidak sesuai untuk pemantauan tanpa pengawasan kekal.
• Sel Beban Hidraulik: Peranti ini mengelakkan sepenuhnya kebimbangan gangguan elektrik. Walau bagaimanapun, mereka memerlukan penyelenggaraan cecair yang kerap. Mereka terdedah kepada kebocoran dalam pemasangan struktur tertanam atau terkurung. Tambahan pula, mereka tidak boleh menghantar bacaan kepada pembalak data jauh tanpa menambah transduser tekanan sekunder.
• Sel Beban Berongga Wayar Bergetar: Penderia ini menghasilkan output frekuensi yang kekal stabil selama beberapa dekad. Isyarat menghantar dengan sempurna melalui kabel skala kilometer tanpa herotan. Mereka tidak memerlukan gas atau cecair penentukuran berterusan. Mereka dimeterai sepenuhnya dan kalis air.

Siri JMZX-3XXXHAT menawarkan hayat reka bentuk selama 50 tahun. Untuk projek infrastruktur dengan hayat aset 20 hingga 50 tahun, sel berongga wayar bergetar adalah satu-satunya teknologi yang penggantian sensor pertengahan projek bukanlah andaian perancangan yang diperlukan.

Jenis Teknologi	Kestabilan Jangka Panjang	Larian Kabel Maksimum	Keperluan Penyelenggaraan	Kesesuaian Terbenam
Resistif (Kerajang)	Lemah (Sifar Drift)	< 50 meter	Sederhana (Penentukuran)	rendah
Hidraulik	Sederhana	T/A (Memerlukan Transduser)	Tinggi (Pemeriksaan Cecair)	Rendah (Risiko Kebocoran)
Kawat Bergetar	Cemerlang	> 1,000 meter	Sifar (Bebas Penyelenggaraan)	Tinggi (Tertutup Penuh)

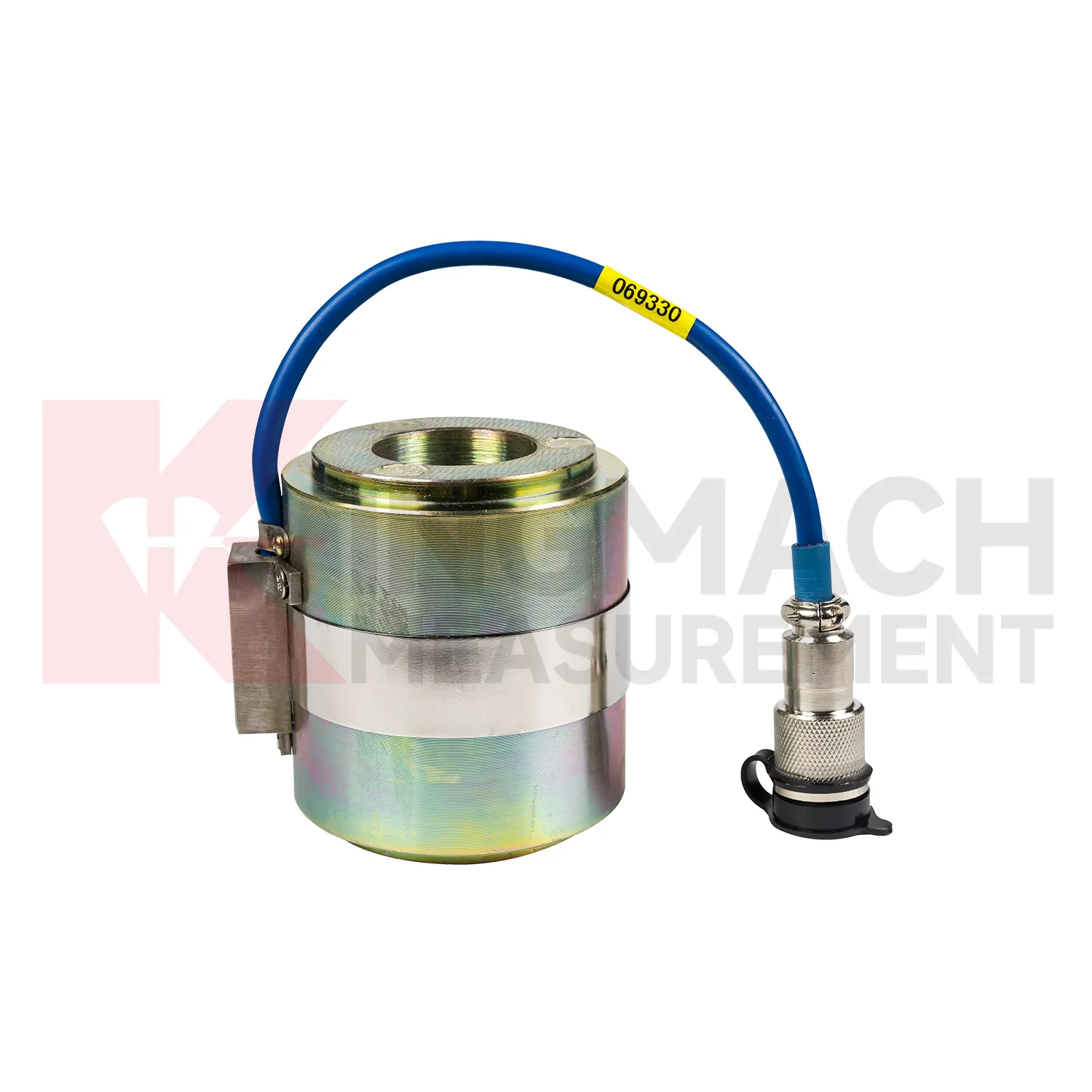

Siri JMZX-3XXXHAT: Julat Kapasiti, Konfigurasi Kord dan Rujukan Dimensi

Jurutera perolehan memerlukan spesifikasi yang tepat untuk memadankan penderia dengan tahap beban projek. Siri JMZX-3XXXHAT menawarkan julat kapasiti komprehensif menjangkau daripada 500 KN hingga 8,000 KN merentas lapan model standard. Rangkaian yang luas ini meliputi segala-galanya daripada sauh batu tunggal kepada kabel jambatan tinggal kabel yang besar.

Kiraan kord berskala secara pintar dengan kapasiti penderia. Model sehingga 2,000 KN menggunakan konfigurasi tiga kord. Model 3,000 KN menggunakan empat kord. Model yang dinilai 4,000 KN dan ke atas menggunakan enam kord. Penskalaan struktur ini mengekalkan ketepatan pengukuran apabila diameter gelang bertambah. Kepekaan sensor ialah 0.1 KN pada tahap 500 KN. Ia melangkah ke sensitiviti 1 KN untuk semua model melebihi 1,000 KN. Ketepatan ini dengan mudah memenuhi keperluan ±0.1% biasa yang terdapat dalam kod pemantauan kabel struktur.

Sel beban ini mempunyai ketinggian padat antara 90 hingga 130 milimeter. Profil rendah ini sesuai dengan lancar dalam kepala penambat standard dan pemasangan plat galas tanpa memerlukan pengubahsuaian struktur. Untuk diameter lubang bukan standard atau keperluan persekitaran yang unik, model JMZX-3X00 tersuai juga tersedia.

Jadual Rujukan Model JMZX-3XXXHAT

Model	Kapasiti	Sensitiviti	Lubang Dalam (Ø)	Ketinggian	Konfigurasi
JMZX-3405AT	500 KN	0.1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1,000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2,000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3,000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4,000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5,000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6,000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8,000 KN	1 KN	280 mm	130 mm	6-chord

Tempat Sel Beban Berongga Digunakan: Enam Senario Kejuruteraan Berkepentingan Tinggi

Jurutera menggunakan sel beban berongga merentasi pelbagai persekitaran berkepentingan tinggi. Setiap aplikasi membentangkan rasional keselamatan khusus dan cabaran pemantauan jangka panjang.

• Jambatan Berkabel & Gantung: Kabel kekal mesti kekal dalam 3 hingga 5 peratus daripada ketegangan reka bentuknya untuk memastikan pematuhan hayat keletihan. Sel beban wayar bergetar berongga duduk secara kekal di zon berlabuh. Mereka menyediakan data daya kabel berterusan terus ke sistem pengurusan jambatan. Ini menggantikan sepenuhnya ujian pelepasan berkala yang mahal.
• Struktur Konkrit Pasca Tegang: Kehilangan daya tendon berlaku secara progresif disebabkan oleh rayapan, pengecutan, dan kelonggaran dalam jambatan konkrit dan struktur pembendungan nuklear. Sel beban anulus terbenam terletak di atas plat galas sauh. Mereka menjejaki evolusi daya jangka panjang. Data ini secara langsung memaklumkan keputusan ketegangan semula masa hadapan.
• Empangan & Sauh Cerun: Bolt batu dan sauh beralur menstabilkan penyangga empangan dan memotong cerun. Ini adalah elemen keselamatan kritikal. JMZX-3XXXHAT kalis air, tahan kakisan sesuai dengan pemantauan jangka panjang dalam keadaan tanah tepu, tertimbus atau terendam.
• Pembinaan Keretapi & Lebuhraya: Dinding penahan dan dinding paku tanah menggunakan sistem penambat sementara dan kekal. Sistem ini memerlukan pengesahan beban yang tepat semasa ujian penerimaan dan semasa perkhidmatan aktif. Sel beban berongga mengendalikan kedua-dua tugas sebagai satu unit yang dipasang.
• Asas Menara Angin: Juruteknik mesti mengesahkan dan memantau pra-tegasan bolt anchor dalam bebibir pangkalan menara turbin angin. Sel beban berongga memberikan pengukuran langsung dan tidak mengganggu. Mereka sama sekali tidak memerlukan pengubahsuaian pada sistem bolt anchor itu sendiri.
• Sistem Angkat & Kren: Sel berongga yang dipasang pada belenggu atau clevis mengukur beban dinamik dan statik dalam peralatan mengangkat berat. Dimensi padat dan keluaran digital sangat dihargai dalam pasaran sekunder industri ini.

Dari Sensor ke Papan Pemuka: Mengintegrasikan Sel Beban Berongga ke dalam Sistem Data SHM yang Lengkap

Satu sel beban kosong hanya berguna seperti sistem data yang mengelilinginya. Anda mesti menyepadukan penderia ini ke dalam sistem pemantauan kesihatan struktur menyeluruh yang lengkap.

• Bacaan Atas Permintaan: Unit bacaan wayar bergetar serasi Kingmach memaparkan nilai beban langsung dalam Kilonewtons (KN). Mereka membaca faktor penentukuran yang disimpan terus dari cip memori sensor. Anda tidak memerlukan jadual penentukuran kertas luaran di tapak kerja.
• Pemerolehan Data Automatik: Pembalak data berbilang saluran menyokong tatasusunan sensor JMZX-3XXXHAT berwayar bas. Mereka menawarkan selang pengundian boleh dikonfigurasikan, ambang penggera dan pilihan telemetri jauh seperti 4G, LoRa atau Ethernet. Ini membolehkan pemantauan sebenar 24/7 tanpa pengawasan tatasusunan kabel besar-besaran.
• Kabel Instrumentasi: Kabel VW terlindung Kingmach mengekalkan integriti isyarat dengan sempurna. Mereka berprestasi sempurna sepanjang larian berbilang ratus meter dalam persekitaran pembinaan awam yang bising secara elektrik.
• Perisian Visualisasi: Papan pemuka perisian masa nyata memaparkan aliran beban dan nilai diperbetulkan suhu. Mereka menjana makluman beban lampau automatik dan memudahkan analisis trend sejarah. Ini secara langsung menyokong penilaian keselamatan struktur dan aliran kerja penyelenggaraan.

Menentukan penderia, pembalak dan perisian daripada satu pengeluar bersatu menghapuskan risiko keserasian perisian tegar. Ia juga secara mendadak memudahkan peningkatan sokongan teknikal pada projek antarabangsa.

Menentukan dan Menyumber Sel Beban Berongga: Enam Soalan Setiap Pembeli Antarabangsa Perlu Tanya

Pasukan perolehan antarabangsa memerlukan rangka kerja objektif untuk menilai pengeluar sensor China. Anda harus bertanya enam soalan kritikal apabila mendapatkan sel beban berongga.

1. Adakah penderia membawa pensijilan yang boleh dikesan?
Anda mesti memerlukan pematuhan ketat dengan piawaian seperti GB/T 13606-2007 dan DL/T 269-2022. Penderia disahkan pihak ketiga dengan ketara mengurangkan geseran kelulusan projek.

2. Adakah penentukuran boleh dikesan terus ke peranti?
Sel beban berongga Kingmach menyimpan pemalar penentukuran dalam cip onboard. Ini menghapuskan pergantungan rekod kertas. Ia membolehkan pengesahan medan mudah dengan unit bacaan standard.

3. Apakah hayat perkhidmatan yang dinyatakan?
Anda mesti menuntut angka hayat reka bentuk yang didokumenkan secara rasmi. Hayat reka bentuk selama 50 tahun bagi hollow load cel Kingmach harus berfungsi sebagai garis dasar kontrak, bukan hanya jaminan lisan.

4. Bolehkah pembekal menyesuaikan produk?
Projek infrastruktur selalunya memerlukan diameter lubang bukan standard, julat kapasiti tertentu atau jenis penyambung unik. Pengilang dengan keupayaan reka bentuk dalaman yang mantap akan bertindak balas dalam beberapa hari berbanding bulan.

5. Apakah rupa sokongan selepas jualan?
Cari talian hotline teknikal 24/7 dengan masa respons awal selama satu jam. Isu rumit mesti diselesaikan dalam masa 48 jam. Responsif ini penting untuk projek infrastruktur langsung.

6. Adakah garis masa penghantaran disokong secara kontrak?
Pembekal mesti menawarkan model standard dalam stok dalam masa 48 jam. Pesanan berskala projek memerlukan jadual kontrak yang ketat dan kemas kini kemajuan pembuatan yang kerap.

Memilih Keyakinan Daripada Teka: Rangka Kerja Keputusan Anda dan Langkah Seterusnya

Sel beban berongga secara asasnya mengubah pemantauan daya kabel. Mereka menggantikan latihan ujian berkala yang mengganggu dengan sistem keselamatan automatik yang berterusan. Anda mesti mengikut rangka kerja keputusan yang jelas. Mula-mula, sahkan jenis beban anda dan kapasiti keseluruhan. Kedua, pilih konfigurasi kord yang betul. Ketiga, sahkan diameter lubang yang tepat untuk tendon atau sauh khusus anda. Keempat, sahkan keperluan kalis air dan suhu anda. Akhir sekali, sepadukan penderia dengan perisian data dan visualisasi yang boleh dipercayai.

Hayat reka bentuk selama 50 tahun bagi cel muatan berongga Kingmach memberikan nilai jangka panjang yang luar biasa. Jumlah kos pemilikan termasuk pemasangan semula yang dielakkan, penentukuran semula dan kehilangan data yang dicegah. Kos jangka panjang ini jauh lebih rendah daripada teknologi foil alternatif yang lebih murah. Jika anda tidak pasti model JMZX-3XXXHAT yang sesuai dengan projek anda, anda boleh berkongsi spesifikasi anda dengan pasukan kejuruteraan Kingmach. Kami akan memberikan pengesyoran model percuma dan sebut harga tersuai.

Merancang jambatan kabel atau projek sauh? Dapatkan pengesyoran sensor percuma + petikan tersuai daripada jurutera Kingmach — maklum balas dalam masa 24 jam.
🔗 [ Dapatkan Pengesyoran Percuma Saya → ]
📧 [email protected]

Soalan Lazim

1. Apakah perbezaan antara sel beban berongga dan sel beban pepejal?

Sel beban berongga mempunyai lubang tengah yang membolehkan bolt atau kabel melepasinya sepenuhnya, mengukur ketegangan dengan bertindak balas terhadap plat penambat. Sel beban pepejal tidak mempunyai lubang tengah ini dan biasanya mengukur pemampatan atau ketegangan dalam talian terus.

2. Bagaimanakah anda memasang sel beban berongga pada tendon pasca-tegang?

Anda luncurkan sensor anulus terus ke atas tendon atau batang penambat sebelum memasang kepala penambat dan plat galas. Sel beban terletak dengan selamat di antara struktur konkrit dan blok penambat keluli.

3. Bolehkah sel beban berongga digunakan untuk pengukuran beban dinamik?

Sel beban berongga wayar bergetar cemerlang pada beban statik dan berubah-ubah perlahan disebabkan oleh masa fizikal yang diperlukan untuk menyapu frekuensi wayar. Untuk beban dinamik frekuensi tinggi, kerajang rintangan atau sel beban piezoelektrik biasanya lebih disukai.

4. Apakah panjang kabel yang disokong oleh sel beban berongga dawai bergetar?

Kerana mereka menggunakan output berasaskan frekuensi dan bukannya isyarat voltan, penderia wayar bergetar boleh menghantar data yang tepat dengan mudah melalui kabel terlindung melebihi 1,000 meter tanpa sebarang kehilangan atau herotan isyarat.

5. Bagaimanakah reka bentuk berbilang kord meningkatkan ketepatan sel beban?

Reka bentuk berbilang kord menempatkan beberapa wayar bergetar bebas secara sama rata di sekeliling lilitan dalam sel beban. Ini meratakan ukuran tegasan merentas gelang, yang secara aktif menghapuskan ralat yang disebabkan oleh pemuatan luar tengah atau sipi.

6. Bolehkah saya menggabungkan sel beban berongga dengan tolok terikan wayar bergetar dalam satu sistem pemantauan?

ya. Sel beban berongga dan tolok terikan wayar bergetar sering diintegrasikan ke dalam sistem pemantauan yang sama. Sel beban mengukur daya yang dikenakan, manakala tolok terikan mengukur ubah bentuk struktur, menyediakan data pelengkap untuk penilaian prestasi yang lebih tepat.

7. Apakah perbezaan antara konfigurasi berbilang kord dan kord tunggal, dan bilakah saya harus memilih setiap satu?

Konfigurasi kord tunggal mengukur beban di satu lokasi tertentu dan sesuai untuk aplikasi pemantauan beban mudah. Konfigurasi berbilang kord memantau beban merentas berbilang ahli atau titik, menjadikannya sesuai untuk struktur kompleks yang pengagihan dan keseimbangan beban adalah kritikal.

8. Bagaimanakah cara saya mengesahkan kesihatan penderia jangka panjang tanpa mengalih keluar unit yang dipasang?

Kesihatan penderia jangka panjang boleh disahkan melalui pemeriksaan sifar biasa, analisis arah aliran data sejarah, perbandingan dengan penderia bersebelahan dan pemeriksaan rutin kabel dan sambungan. Kaedah ini membantu mengesan potensi drift atau masalah prestasi tanpa mengalih keluar penderia daripada perkhidmatan.

9. Apakah perkhidmatan waranti dan penentukuran semula yang ditawarkan oleh Kingmach di peringkat antarabangsa?

Kingmach menyokong pelanggan antarabangsa dengan perundingan teknikal, panduan pemasangan, bantuan pentauliahan dan perkhidmatan selepas jualan sepanjang kitaran hayat projek. Semua sel beban dibekalkan dengan data penentukuran kilang dan dokumentasi kualiti. Untuk program pemantauan jangka panjang, Kingmach boleh menyediakan sokongan pengesahan penentukuran, pengesyoran penilaian prestasi dan bantuan teknikal untuk membantu mengekalkan kebolehpercayaan pengukuran. Pelanggan boleh menghubungi terus pasukan kejuruteraan untuk penyelesaian masalah, perancangan penggantian dan sokongan pengoptimuman sistem apabila diperlukan.

---

Ditulis oleh Pasukan Kejuruteraan Kingmach — menyokong projek infrastruktur di seluruh dunia sejak 2001
