Memahami 9 Jenis Sel Beban: Panduan Pemilihan Kejuruteraan

Jenis Load Cell Bukan Pilihan Produk—Ia Adalah Keputusan Kejuruteraan

Dalam asas cerucuk jambatan, sistem sokongan terowong, projek keselamatan empangan, dan pemantauan lubang asas dalam, kos untuk memilih sensor yang salah walaupun sekali jauh melebihi penjimatan daripada harga perolehan yang lebih rendah. Memilih penderia beban bukan sekadar "jenama yang hendak dibeli", tetapi "prinsip fizikal yang sepadan dengan struktur galas beban saya." Artikel ini meninjau sembilan produk penderia daripada Kingmach, yang meliputi kedua-dua wayar bergetar (VW) dan teknologi tekanan pembezaan, untuk membantu jurutera memadankan peralatan dengan tepat berdasarkan parameter fizikal yang diukur sebenar—seperti daya pekat, tegasan teragih, tekanan air liang dan paras air—dan mengelakkan kesilapan biasa memilih penderia yang hanya "kelihatan serupa.”

Rujukan Pantas Produk (Rapid Locator)

Kuantiti Fizikal yang Diukur	Pengesan Disyorkan	Teknologi Teras
Daya Pekat — Rod / Lubang Melalui Kabel	Sel Beban Berongga JMZX-3XXXHAT	VW, Struktur Annular Berbilang Rentetan
Daya Pekat — Mampatan Terus	Sel Beban Pepejal JMZX-35XXHAT	VW, Struktur Pepejal berbilang tali
Daya Paksi — Pemantauan Jangka Panjang Rod / Kabel	Meter Daya Paksi JMZX-38XXAT	VW, Pengasingan Terikan
Daya Paksi — Peringkat Pembinaan	Meter Daya Paksi Formwork	VW, Pembinaan tahan lasak
Tekanan Bumi Teragih	Sel Tekanan Bumi JMZX-50XXAT / 51XXAT	VW, Permukaan Galas Tekanan Kawasan Besar
Tekanan Air Liang - Lapisan Dalam	Piezometer JMZX-55XXHAT	VW, Jenis Terbenam
Paras Air — Tiub Pemerhatian Berwayar	Meter Aras Air JMYC-67XXAD	Tekanan Berbeza, RS485
Paras Air — Kawasan Wayarles / Jauh	Meter Aras Air JMYC-67XXAWL	Tekanan Berbeza, 4G

Teknologi Sensing di Sebalik Julat

Dua teknologi penderiaan berbeza meliputi rangkaian sembilan produk yang komprehensif ini. Teknologi wayar bergetar (VW) menyediakan asas untuk semua penderia daya struktur dan piezometer. Di dalam penderia VW, dawai keluli yang ditegangkan bergetar pada frekuensi semula jadi. Ubah bentuk unsur elastik di sekeliling di bawah beban mengalihkan ketegangan wayar, yang mengubah frekuensi getarannya. Hubungan frekuensi-ke-daya yang boleh diukur ini membentuk asas pengukuran. Teknologi VW mendominasi aplikasi pemantauan kesihatan geoteknikal dan struktur (SHM). Output berasaskan frekuensinya kekal sepenuhnya kebal terhadap variasi rintangan kabel, kemasukan lembapan dan gangguan elektromagnet (EMI). Keadaan yang tepat ini sering membatalkan penderia tolok terikan rintangan dalam pemasangan medan tertimbus, tenggelam dan jangka panjang.

Keluarga kedua menggunakan teknologi pengesan tekanan berbeza. Diafragma sensitif tekanan membelok di bawah tekanan cecair hidrostatik. CPU terbina dalam dan penukar AD 16-bit mengubah pesongan fizikal ini kepada nilai paras air digital. Teknologi ini sangat sesuai untuk pemantauan paras air terbuka. Reka bentuk kabel berventilasi menghilangkan gangguan atmosfera supaya sensor beroperasi dengan tepat dengan adanya variasi barometrik. Penderia ini mengeluarkan isyarat digital wayarles 4G atau RS485 untuk stesen jauh tanpa pengawasan dan mencapai resolusi paras milimeter dalam tiub paras air. Piezometer wayar bergetar semata-mata tidak direka untuk memenuhi keperluan prestasi air terbuka khusus ini. Akhirnya, teknologi teras menyediakan platform, tetapi konfigurasi daya khusus projek menentukan jenis produk tepat yang diperlukan.

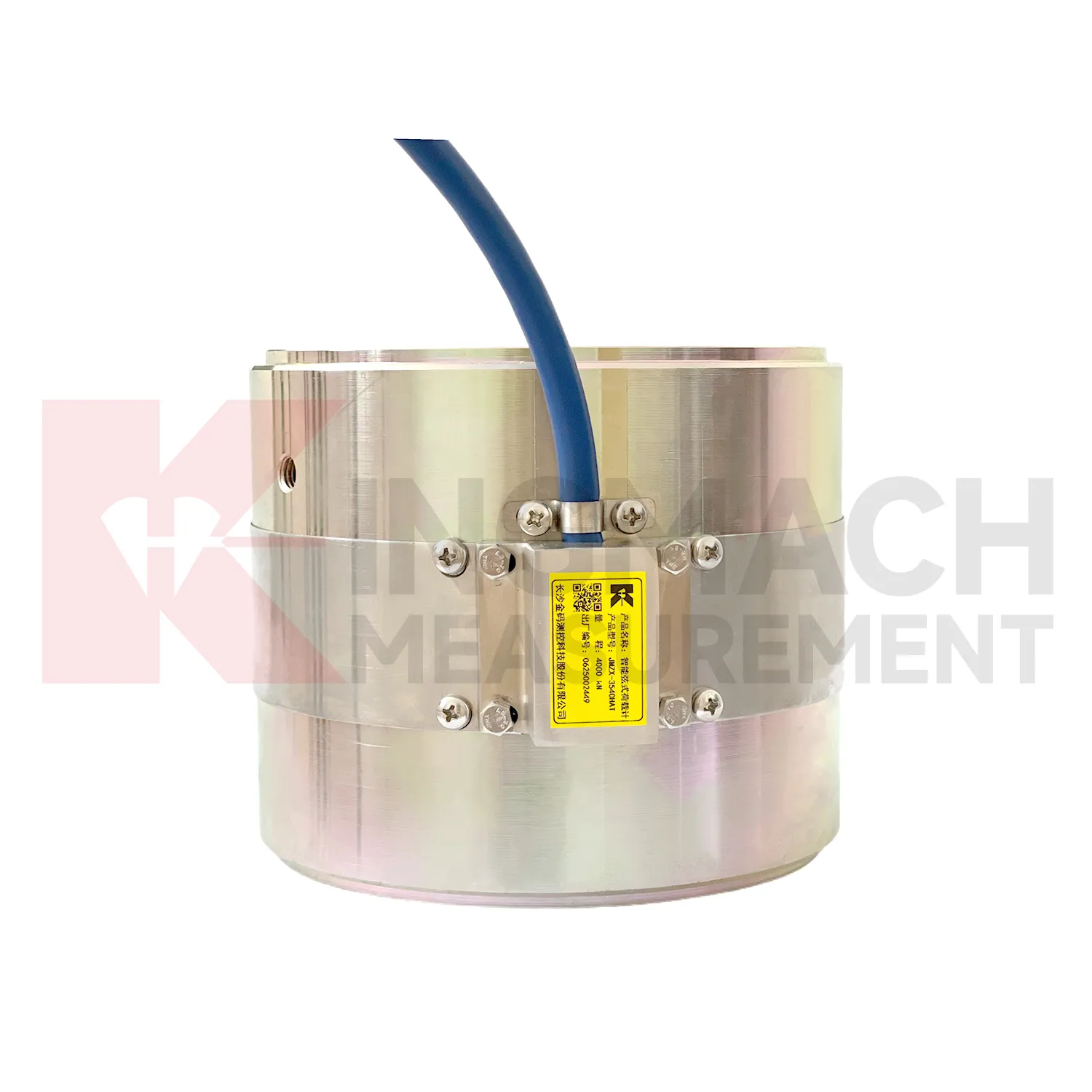

Jenis 1 — Sel Beban Pepejal: Sisipan Mampatan Struktur

Sel beban pepejal membawa beban struktur secara langsung dan bukannya hanya merasakannya.

Laluan Muatan: Daya memasuki muka galas atas sensor. Daya kemudiannya bergerak melalui luas keratan rentas penuh badan keluli anjal pepejal. Akhirnya, daya keluar melalui muka galas bawah.

Aplikasi: Jurutera menggunakan jenis ini untuk pemantauan kerusi galas jeti dan ujian beban cerucuk. Dalam ujian cerucuk, beban ujian penuh melepasi badan sel sepenuhnya. Ia juga menyediakan pengesahan daya bicu hidraulik dalam operasi pasca ketegangan dan pemantauan mampatan kerja sementara.

Spesifikasi Utama: Kapasiti berkisar antara 1,000 hingga 10,000 kN dengan resolusi ketat 0.1 kN merentasi julat penuh. Model menampilkan konfigurasi 3 rentetan untuk julat yang lebih rendah dan konfigurasi 6 rentetan untuk julat yang lebih tinggi. Suhu operasi menjangkau dari -30°C hingga +80°C. Unit ini bertolak ansur dengan lebihan beban sebanyak 300 hingga 400% daripada kapasiti terkadarnya. Cip HAT onboard menyimpan pekali penentukuran, membetulkan suhu secara automatik dan menyimpan 600 rekod pengukuran. Sensor membawa pensijilan GB/T 13606-2007.

Sempadan Keras: Sel ini mempunyai reka bentuk pepejal tanpa lubang tengah. Pengguna tidak boleh memasangnya pada sebarang rod atau kabel yang mesti melalui penderia. Percubaan penyesuaian ini menghasilkan pemuatan sipi yang membatalkan semua ukuran yang direkodkan.

Jenis 2 — Sel Beban Berongga: Monitor Penambat Batang Melalui

Sel beban berongga menyediakan reka bentuk anulus dengan hayat perkhidmatan selama 50 tahun.

Laluan Muatan: Penderia mempunyai badan berbentuk cincin atau berbentuk cincin dengan lubang tengah. Batang, bolt, atau tendon melalui lubang ini tanpa menyentuh dinding dalaman. Nat struktur atau plat penambat terpasang terus pada muka anulus. Badan cincin memampat secara seragam di sekeliling lilitannya, dan berbilang kord VW meratakan isyarat merentasi keseluruhan cincin.

Aplikasi: Aplikasi biasa termasuk sauh pra-tegasan dan pemantauan bolt batu. Ia berkesan mengukur daya kabel dalam jambatan dan dinding penahan. Jurutera bergantung kepadanya untuk pemantauan daya penambat empangan dan kuasa hidro. Ia sesuai untuk pemantauan pengubahsuaian pada struktur sedia ada kerana ia tidak memerlukan pembongkaran anggota struktur.

Spesifikasi Utama: Kapasiti standard berkisar antara 500 hingga 8,000 kN, walaupun model tersuai masih tersedia. Ia menggunakan konfigurasi ukuran 3 kord hingga 6 kord. Hayat perkhidmatan yang direka menjangkau 50 tahun. Jangka hayat ini bergantung pada badan keluli elastik yang dirawat kestabilan berbilang peringkat, wayar VW berkekuatan ultra tinggi dan kimpalan sauh standard antarabangsa. Cip HAT onboard secara aktif menyimpan 800 rekod pengukuran. Ia memegang pensijilan dwi di bawah GB/T 13606-2007 dan DL/T 269-2022. Yang terakhir ialah piawaian kejuruteraan hidraulik yang diwajibkan sepenuhnya untuk pematuhan projek empangan dan kuasa hidro.

Sempadan Keras: Geometri anulus memerlukan batang melalui bersaiz betul. Meletakkan sel berongga dalam tindanan mampatan rata tanpa anggota melalui menghasilkan medan tegasan yang tidak seragam dan menjana bacaan yang sangat tidak boleh dipercayai.

4. Jenis 3 — Meter Beban Daya Paksi: Kabel Pengukur dan Daya Strut Dari Masa

Meter daya paksi menduduki ceruk ukuran yang berbeza antara sel pepejal dan berongga.

Laluan Muatan: Penderia melekat terus pada atau mengapit di sekeliling elemen struktur yang memanjang. Ia secara aktif mengukur komponen daya paksi di sepanjang paksi utama anggota. Reka bentuk sengaja mengasingkan daya paksi daripada sebarang momen lentur. Sel mampatan standard tidak dapat menyediakan keupayaan pengasingan kritikal ini.

Aplikasi: Ia menyediakan pemantauan daya kabel jangka panjang dalam jambatan tinggal kabel, jambatan gantung dan sistem penstabilan cerun termaju. Ia memantau daya topang dan ikatan belakang dalam dinding penahan dan penggalian dalam. Ia juga mengesan kelonggaran pra-tegasan dan pengagihan semula beban dalam struktur yang disokong kabel sepanjang hayat perkhidmatan operasinya.

Spesifikasi Utama: Penderia menggunakan penderiaan wayar bergetar yang dipasangkan dengan cip pintar HAT atas kapal. Pembeli boleh memilih sama ada keluaran VW konvensional atau varian keluaran digital RS485 pintar. Pemilihan hanya bergantung pada panjang larian kabel dan sama ada tapak tersebut menggunakan pengumpulan data automatik.

Mengapa Jenis Ini Penting: Dalam struktur yang disokong kabel, pengagihan semula beban progresif yang disebabkan oleh keletihan kabel atau kemerosotan penambat kekal tidak dapat dilihat oleh pemeriksaan visual rutin. Meter daya paksi menjana data arah aliran kuantitatif. Data ini memberitahu jurutera dengan tepat apabila kabel menghampiri ambang penggantiannya bertahun-tahun sebelum sebarang kecacatan yang boleh dilihat muncul pada struktur.

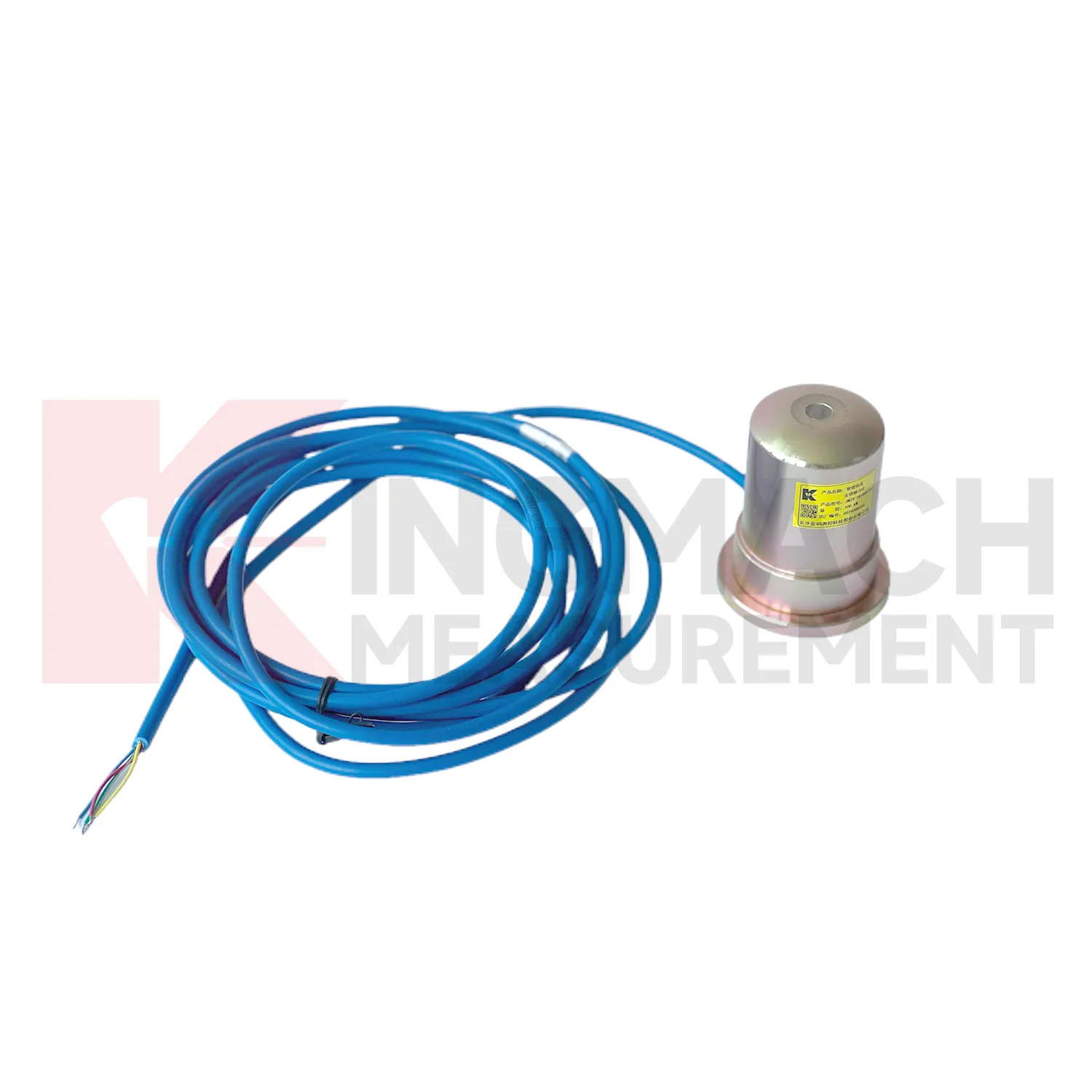

5. Jenis 4 — Meter Daya Paksi Formwork Pintar: Keselamatan Beban Fasa Pembinaan

Meter daya paksi acuan pintar menyediakan fasa projek dan profil pengguna yang sama sekali berbeza.

Laluan Muatan: Ia menggunakan prinsip pengukuran daya paksi yang sama seperti model JMZX-38. Walau bagaimanapun, jurutera mengoptimumkan versi ini khusus untuk alat peraga acuan sementara, penyangga dan kerja palsu. Pasukan tapak memasang dan mengalih keluar penderia berulang kali apabila pembinaan secara beransur-ansur maju melalui tingkat atau bahagian yang berbeza.

Aplikasi: Ia menyediakan pemantauan beban acuan konkrit aktif semasa penuangan utama. Ia menyampaikan pemantauan daya topang dalam penggalian dalam yang terletak bersebelahan dengan struktur sedia ada yang terdedah. Ia juga menyediakan pemantauan kerja palsu yang penting untuk jambatan dan struktur bertingkat semasa fasa pembinaannya.

Mengapa Pemantauan Fasa Pembinaan Penting: Kegagalan acuan dan kerja palsu merupakan antara punca paling biasa keruntuhan struktur yang membawa maut semasa pembinaan bangunan. Data daya paksi masa nyata dalam prop sokongan dengan serta-merta mengenal pasti pengagihan semula beban berbahaya. Pengagihan semula berbahaya ini selalunya berpunca daripada peletakan konkrit yang tidak rata, beban kren berat bersebelahan, atau penempatan asas secara tiba-tiba. Penderia mengesan anomali ini dengan baik sebelum struktur mencapai ambang kegagalan bencana.

Kelebihan Utama: Pengilang mereka bentuk sensor ini untuk kitaran pemasangan yang sangat pantas dan pengendalian yang sangat lasak di tapak pembinaan yang aktif. Output HAT pintar dengan selamat membolehkan paparan masa nyata terus di tapak tanpa memerlukan sistem pencatat data khusus.

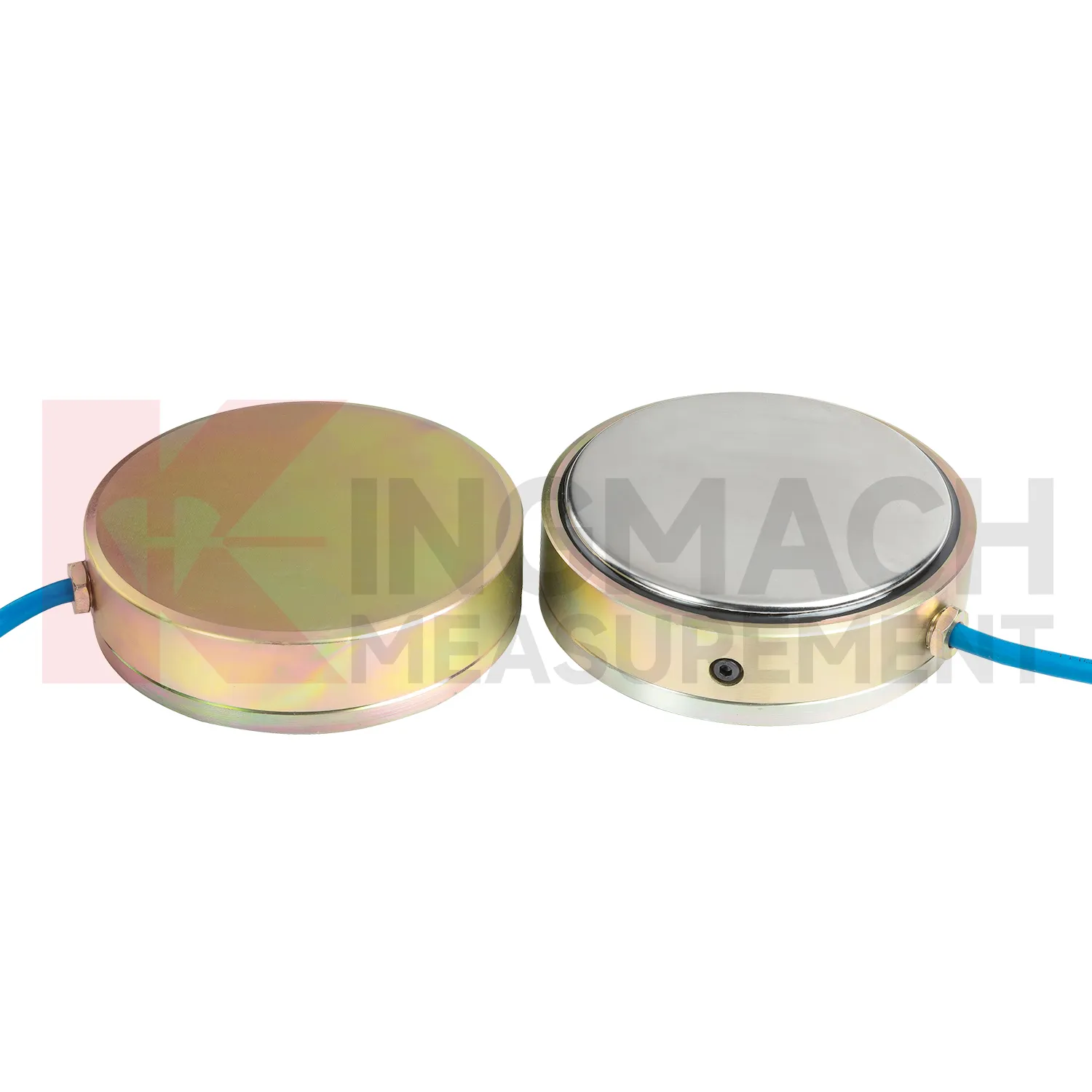

6. Jenis 5 — Sel Tekanan Bumi: Mengukur Tegasan Sentuhan Tanah Teragih

Sel tekanan bumi menyelesaikan masalah pengukuran kompleks yang tidak dapat ditangani oleh jenis penderia lain.

Masalah Pengukuran: Tanah menggunakan tegasan sentuhan teragih merentasi permukaan yang luas, bukannya bertindak sebagai beban titik tunggal. Sel beban konvensional yang diletakkan pada satu titik hanya membaca tegasan yang sangat setempat tepat pada titik itu. Bacaan tempatan ini mungkin lebih tinggi atau lebih rendah daripada purata beban struktur sebenar. Sel tekanan bumi mempunyai muka rata yang sangat besar. Muka besar ini secara berkesan meratakan kepekatan tegasan yang disebabkan oleh variasi saiz zarah yang teruk, ketidakseragaman pemadatan dan pengelompokan agregat rawak.

Dua Varian:

JMZX-50XXAT berfungsi sebagai model standard. Ia secara aktif memantau dinding penahan, struktur bawah tanah, lapisan terowong, tambak, dan papak asas. Ia mengukur dengan tepat bagaimana tanah atau bahan isian memuatkan struktur sepanjang hayat pemantauan.

JMZX-51XXAT berfungsi sebagai model besar yang direka untuk aplikasi beban tinggi. Jurutera menggunakan model ini di benteng empangan utama, caisson berdiameter besar, dan zon isian struktur yang bermuatan berat. Dalam persekitaran yang melampau ini, kawasan muka sel standard akan kurang menggambarkan taburan tegasan sebenar pada kedalaman.

Varian Akhiran ATM Pintar: Varian ini termasuk cip HAT onboard untuk pembetulan suhu automatik sepenuhnya dan output digital yang boleh dipercayai. Teknologi ini kekal sangat penting untuk sel terkubur dalam yang memerlukan larian kabel yang panjang. Ia juga penting di tapak yang mengalami EMI tinggi daripada pam penyahairan berat atau peralatan penggalian aktif.

Nota Pemasangan Kritikal: Juruteknik mesti secara eksplisit mengorientasikan muka sel berserenjang dengan arah tegasan utama utama. Sel yang dipasang pada sudut yang salah mengukur komponen tegasan yang tidak relevan dan bukannya tegasan khusus yang direka bentuk untuk memantau. Kesilapan ini kekal sebagai salah satu ralat salah guna sel tekanan bumi yang paling biasa di lapangan.

7. Jenis 6 — Pemantauan Tekanan Bendalir: Piezometer dan Meter Paras Air

Air dan tekanan liang berfungsi sebagai daya fizikal per unit luas. Mengukurnya pada asasnya ialah pengukuran sel beban yang digunakan terus ke medium bendalir. Proses ini bergantung pada prinsip fizikal yang sama tetapi menggunakan elemen anjal yang berbeza dan geometri penderiaan yang berbeza.

Subjenis A — Piezometer Wayar Bergetar Pintar (JMZX-55XXHAT): Alat ini mengukur tekanan air liang dan kepala air bawah tanah yang dinamik dalam lubang gergaji dan paip tegak menggunakan penderiaan VW yang terbukti. Jurutera mereka bentuknya untuk pemasangan tertanam kekal jauh dalam formasi geoteknik seperti asas empangan, benteng, cerun dan terbalik terowong. Ia menampilkan cip HAT atas kapal lengkap dengan pampasan suhu automatik dan output digital RS485. Ini adalah pilihan utama mutlak apabila pasukan akan menanam atau memasang penderia secara kekal di tempat untuk pemantauan selama bertahun-tahun atau bahkan beberapa dekad. Tekanan pori yang meningkat sering bertindak sebagai pelopor terawal yang boleh diukur kepada ketidakstabilan cerun bencana atau kegagalan asas empangan. Amaran kritikal ini muncul dalam hari atau minggu data sebelum sebarang ubah bentuk permukaan yang boleh dilihat berlaku.

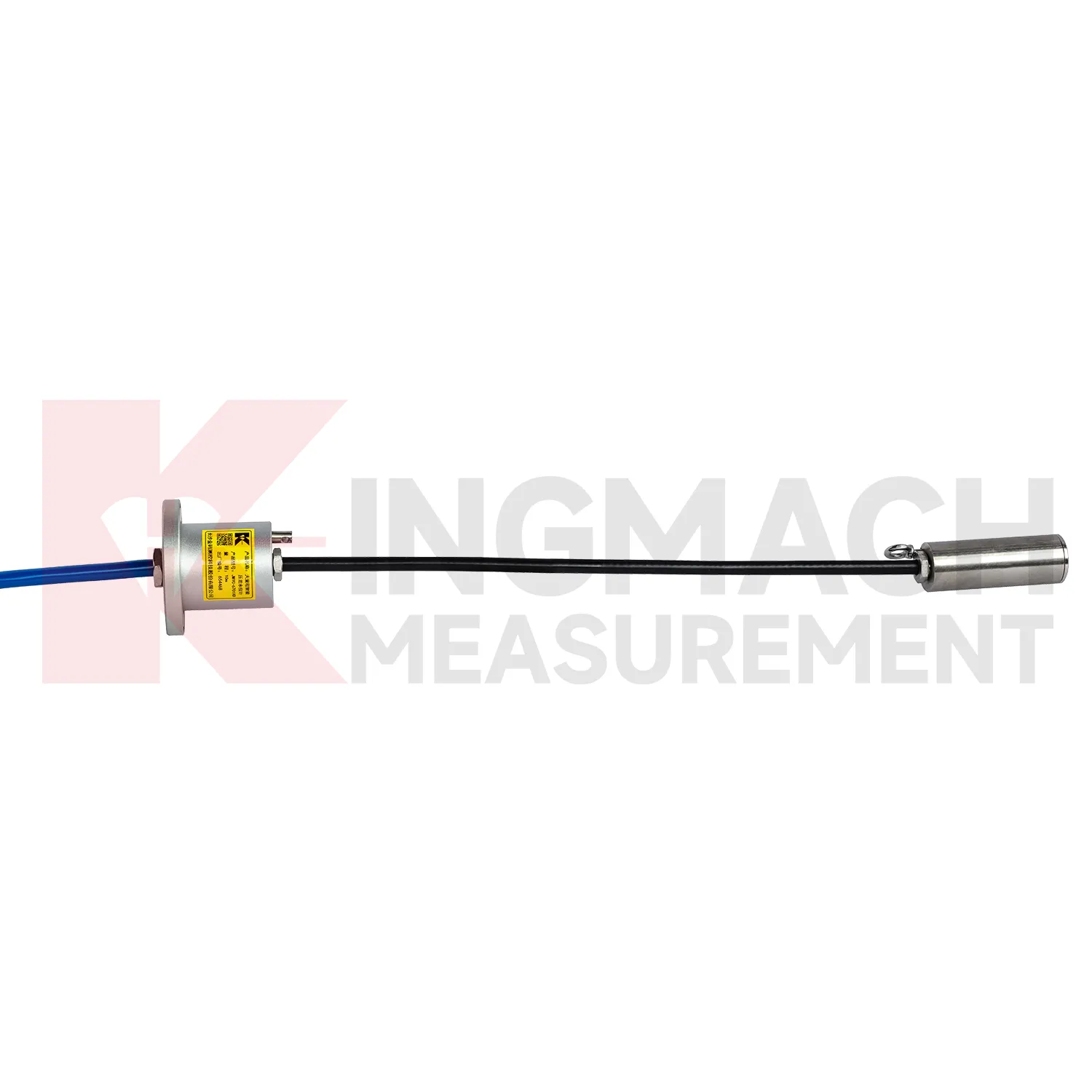

Subjenis B — Meter Aras Air Tekanan Perbezaan Pintar Julat Lebar (JMYC-67XXAD): Sensor yang sangat khusus ini mengukur tekanan resapan dalam dan paras air yang tepat. Pasukan memasangnya dalam tiub piezometer yang telah dipasang sebelumnya, saluran paip pelepasan tekanan dan lubang bor asas lembut. Ia menggunakan teknologi tekanan pembezaan termaju yang dipasangkan dengan kabel berventilasi. Dimensi padatnya φ24mm × 71.5mm memastikan ia cukup kecil untuk diturunkan dengan lancar ke dalam mana-mana tiub pemerhatian standard. Ia memberikan resolusi luar biasa 0.1mm dan penilaian ketepatan 0.2% FS. Ia beroperasi pada output digital RS485 (DC 9-24V) dan berfungsi merentasi julat suhu -20°C hingga +80°C. Jurutera memilih model ini apabila pemasangan memerlukan resolusi paras air sub-milimeter dalam tiub dan tapak itu sudah mempunyai kuasa berwayar bersama infrastruktur data RS485.

Subjenis C — Meter Aras Air Tekanan Beza Julat Luas Bersepadu dengan 4G (JMYC-67XXAWL): Model ini mewakili varian penggunaan medan autonomi muktamad. Ia menyepadukan dengan lancar DTU wayarles 4G, bateri litium tidak boleh dicas semula 3.6V/38Ah berkapasiti tinggi, dan paparan aplikasi mudah alih khusus ke dalam unit 85mm × 85mm × 106mm yang sangat padat. Ia memberikan resolusi 1mm yang boleh dipercayai dan ketepatan yang ketat ± 0.1% FS. Ia memegang pensijilan rasmi kepada standard GB/T 11828.2-2022. Hayat bateri secara agresif menjangkau dari 5 bulan pada selang 20 minit pantas hingga lebih 3 tahun pada selang 6 jam. Ia adalah pilihan yang tepat untuk stesen pemantauan hidrologi tanpa pengawasan, pengawasan takungan jauh dan rangkaian pemerhatian permukaan/air bawah tanah yang luas di mana kuasa grid tradisional dan infrastruktur kabel kekal tidak tersedia sepenuhnya.

Jadual Keputusan Pemilihan Produk

Pada program keselamatan empangan utama, pasukan kejuruteraan secara rutin menggunakan ketiga-tiga jenis tekanan bendalir secara serentak. Mereka meletakkan piezometer VW jauh di dalam tirai grouting asas. Mereka memasang meter paras air RS485 dengan selamat di dalam tiub piezometer galeri pemeriksaan. Akhirnya, mereka meletakkan meter paras air 4G tepat di stesen tolok takungan permukaan. Setiap sensor berbeza menyediakan titik pengukuran yang sangat spesifik dalam rangkaian pemantauan keselamatan komprehensif yang sama.

8. TUDUNG Konvensional lwn Pintar: Keputusan Dalam Setiap Jenis

Setiap jenis berasaskan VW yang dinyatakan sebelum ini datang dalam kedua-dua varian HAT pintar konvensional dan lanjutan.

Output VW konvensional menghasilkan isyarat frekuensi mentah. Isyarat mentah ini benar-benar memerlukan unit bacaan luaran atau pencatat data khusus untuk menukar frekuensi dengan teliti kepada unit kejuruteraan yang boleh digunakan. Ia menawarkan kos unit permulaan yang paling rendah dan mempunyai kebolehpercayaan yang telah terbukti sejak beberapa dekad. Ia mewakili pilihan yang tepat untuk kiraan sensor kecil, larian kabel pendek dan tapak lama yang sudah memiliki infrastruktur bacaan VW sedia ada.

Output HAT pintar menggunakan cip onboard yang menyampaikan nilai digital RS485 yang ditentukur sepenuhnya terus kepada pengguna. Ini menghapuskan sebarang keperluan untuk penyaman isyarat perantaraan. Pampasan suhu berlaku secara automatik. Storan atas kapal secara berkesan menimbal data kritikal jika sambungan logger utama terputus atau terganggu. Ia adalah pilihan yang tepat untuk tatasusunan sensor besar melebihi 20 instrumen. Mengambil projek dengan 50 penderia dalam tempoh 10 tahun sebagai contoh, penyelesaian Smart HAT berbanding dengan sistem kendiri tradisional boleh mencapai lebih kurang 30–40% penjimatan dalam kabel dan saluran logger data, mengurangkan kos penyelenggaraan dan perjalanan di tapak sebanyak kira-kira 50%, dan mengurangkan jumlah kos kitaran hayat sebanyak 20–25%.Ia diperlukan untuk peralatan pembinaan yang panjang dan berat melebihi 100 meter piawaian EMI yang sangat tinggi. isyarat VW analog.

Meter aras air tekanan berbeza dalam siri JMYC sememangnya pintar. Tiada varian konvensional wujud untuk instrumen khusus ini. JMYC-67XXAD mengeluarkan RS485 standard untuk sistem automatik berwayar. JMYC-67XXAWL mengeluarkan 4G yang boleh dipercayai untuk penggunaan tanpa pengawasan tanpa wayar sepenuhnya. Pilihan antara mereka bergantung sepenuhnya pada infrastruktur tapak dan bukannya keupayaan sensor teras.

Walaupun penderia pintar berharga lebih tinggi bagi setiap unit, ia secara drastik mengurangkan jumlah kos pemilikan. Mereka meminimumkan kiraan saluran logger data yang diperlukan, memudahkan pendawaian yang kompleks dan secara agresif mengurangkan kekerapan lawatan penyelenggaraan. Dalam sistem pemantauan empangan 50-sensor standard, penjimatan kos kitaran hayat jangka panjang sepanjang program 10 tahun biasanya melebihi premium pendahuluan awal dengan margin yang sangat ketara.

Jenis Yang Tepat Ditakrifkan oleh Angkatan, Bukan Katalog

Setiap daripada sembilan produk berbeza dalam rangkaian komprehensif ini wujud kerana konfigurasi daya yang sangat spesifik wujud dalam projek kejuruteraan sebenar. Jenis yang betul bukanlah pilihan produk semata-mata; ia kekal sebagai keperluan geometri mutlak. Program pemantauan struktur yang serius secara rutin menggunakan tiga hingga lima jenis berbeza secara serentak. Gambar keselamatan struktur yang lengkap sememangnya memerlukan berbilang parameter pengukuran, bukan hanya berbilang penderia pendua daripada jenis yang sama.
