Penderia Paras Air Kingmach untuk Pemantauan Empangan

Mengapa pemantauan paras air penting dalam keselamatan empangan

Paras air adalah salah satu pembolehubah operasi di sebalik penjadualan takungan, kawalan banjir, semakan resapan dan keputusan amaran. Ia boleh menerangkan beban hidraulik pada struktur, menunjukkan sama ada paip pelepasan berkelakuan seperti yang diharapkan, dan membantu mentafsir perubahan air bawah tanah atau tekanan dalaman apabila ia dibaca dengan instrumen lain.

Output berguna ialah siri masa yang setanding dan bukannya nombor terpencil. Jurutera boleh membandingkan hujan, perubahan takungan, tindak balas saliran dan keadaan dalaman dari semasa ke semasa apabila datum, selang pensampelan dan sejarah penyelenggaraan dikekalkan dengan data pengukuran. Ini adalah asas untuk memutuskan sama ada perubahan memerlukan penyiasatan atau konsisten dengan tindak balas biasa tapak.

Jenis utama penderia paras air untuk pemantauan empangan

Penderia harus sepadan dengan titik pengukuran. Penderia tekanan terendam mungkin muat dengan tiub pemerhatian terbenam atau paip pelepasan tekanan, manakala radar atau pengukuran ultrasonik boleh mengelakkan sentuhan dengan permukaan air terbuka. Sistem apungan, gelembung dan tolok kakitangan manual kekal relevan di mana keadaan tapak atau kaedah pengesahan menjadikannya praktikal.

Tolok kakitangan manual layak mendapat tempat dalam pelan pemantauan. Mereka menyediakan rujukan yang boleh dilihat dan bebas kuasa untuk pentauliahan, semakan berkala dan penyiasatan selepas peristiwa. Tentukan datum, laluan akses selamat, selang pemeriksaan dan format rekod bertanda masa supaya bacaan ini boleh mengesahkan, bukannya mengelirukan, aliran data digital.

Cara penderia aras air tekanan berbeza berfungsi

Penderia hidrostatik menukarkan tekanan air pada titik penderiaan kepada nilai aras. Apabila lajur air di atas penderia meningkat, tekanan meningkat. Untuk diafragma terendam, hubungan boleh dinyatakan sebagai Delta P = rho gh, jadi tahap yang dilaporkan bergantung pada ketumpatan bendalir, ketinggian penderia dan rujukan atmosfera yang stabil.

Untuk aplikasi udara terbuka, kabel berventilasi atau tiub udara dalaman boleh merujuk pengukuran kepada tekanan atmosfera. Itu mengurangkan risiko merawat perubahan barometrik sebagai peristiwa paras air. Ia tidak menghilangkan keperluan untuk disiplin lapangan: rekod ketinggian sensor dan datum rujukan semasa pentauliahan, pastikan laluan bolong kering dan terbuka, dan bandingkan bacaan yang stabil dengan rujukan yang ditinjau atau manual.

Kaedah pengukuran ini sesuai untuk banyak titik empangan dan hidrologi, tetapi ia tidak boleh dipilih dengan label sahaja. Pembeli perlu menyemak geometri paip, kepala yang dijangka, risiko sedimen, laluan kabel, akses penyelenggaraan dan seni bina data sebelum mengesahkan pendekatan berasaskan tekanan.

Ketepatan, peleraian dan julat: perkara yang harus dibandingkan oleh pembeli

Resolusi ialah kenaikan terkecil yang boleh dikesan atau dipaparkan oleh peranti. Ketepatan menerangkan betapa hampir nilai yang dilaporkan kepada nilai sebenar di bawah keadaan yang ditentukan. Kenaikan paparan yang baik tidak dengan sendirinya menjamin bahawa ambang amaran atau arah aliran jangka panjang boleh dipercayai; mengimbangi pemasangan, tindak balas suhu, penentukuran, dan kestabilan titik rujukan juga penting.

Pilih julat berbanding lajur air yang boleh dipercayai maksimum, bukan sahaja paras operasi biasa. Semak paras banjir, kepala paip, lawatan tekanan yang dijangkakan, dan akibat daripada beban berlebihan. RFQ juga harus menyatakan tujuan kejuruteraan bacaan, kerana kriteria penerimaan untuk pelaporan takungan, pemantauan arah aliran dan tindak balas penggera mungkin berbeza.

JMYC-67XXAWL dan JMYC-67XXAD: memilih seni bina data

Untuk takungan terpencil, hidrologi, atau titik empangan tanpa pengawasan, Kingmach JMYC-67XXAWL menggabungkan sensor tekanan pembezaan, DTU 4G terbina dalam dan bateri dalaman. Model 10 m, 20 m dan 30 mnya boleh memudahkan penggunaan di mana laluan kabel terlindung dan bekalan kuasa tempatan sukar disediakan. Kesesuaiannya masih bergantung pada liputan selular, selang persampelan yang dirancang, akses pemasangan dan pelan perkhidmatan bateri yang realistik.

Kingmach JMYC-67XXAD mengambil laluan integrasi berwayar. Antara muka RS485 dan keperluan kuasa DC 9-24 V menjadikannya sesuai apabila pembalak, bekalan kuasa, laluan kabel terlindung dan seni bina pemerolehan telah direka bentuk. Varian 10 m, 20 m dan 30 mnya harus dipilih oleh kepala maksimum yang dijangkakan dan bukannya paras air biasa sahaja.

Perbezaan spesifikasi harus mendorong keputusan kejuruteraan. Model AWL melaporkan resolusi 1 mm dan +/-0.1% ketepatan FS dengan transmisi 4G berkuasa bateri; model AD melaporkan resolusi 0.1 mm dan 0.2% ketepatan FS dengan penyepaduan RS485. Bandingkan angka tersebut dengan keseluruhan rantai ukuran, termasuk kawalan datum, ralat pemasangan, tujuan penggera dan kekangan penyelenggaraan, bukannya memilih satu nombor.

Faktor pemasangan yang mempengaruhi ketepatan sebenar

Penderia yang dinyatakan dengan betul masih boleh memberikan data projek yang lemah apabila pemasangan lemah. Gunakan pelekap yang stabil, rujukan menegak yang didokumenkan, penghalaan kabel yang dilindungi, akses bersih ke tiub atau paip, dan sifar atau ofset yang direkodkan. Dalam paip pelepasan atau tiub aras air terbenam, dokumentasikan susunan penggantungan dan kedudukan penderia supaya pengendali masa hadapan boleh mentafsir perubahan selepas penyelenggaraan atau penggantian.

Sedimen, biofouling, pergolakan, udara terperangkap, ketegangan kabel, pendedahan kilat dan tukul air semuanya boleh menjejaskan pengukuran. Pemasangan penderia tekanan memerlukan laluan bolong yang kering dan terbuka. Stesen kendalian bateri memerlukan percubaan semula komunikasi dan jadual pensampelan dinilai terhadap hayat perkhidmatan. Rangkaian RS485 memerlukan pelan yang ditetapkan untuk perisai, pembumian, perlindungan lonjakan dan pemeriksaan pentauliahan.

Aliran kerja pemantauan empangan dan pautan aplikasi yang disahkan

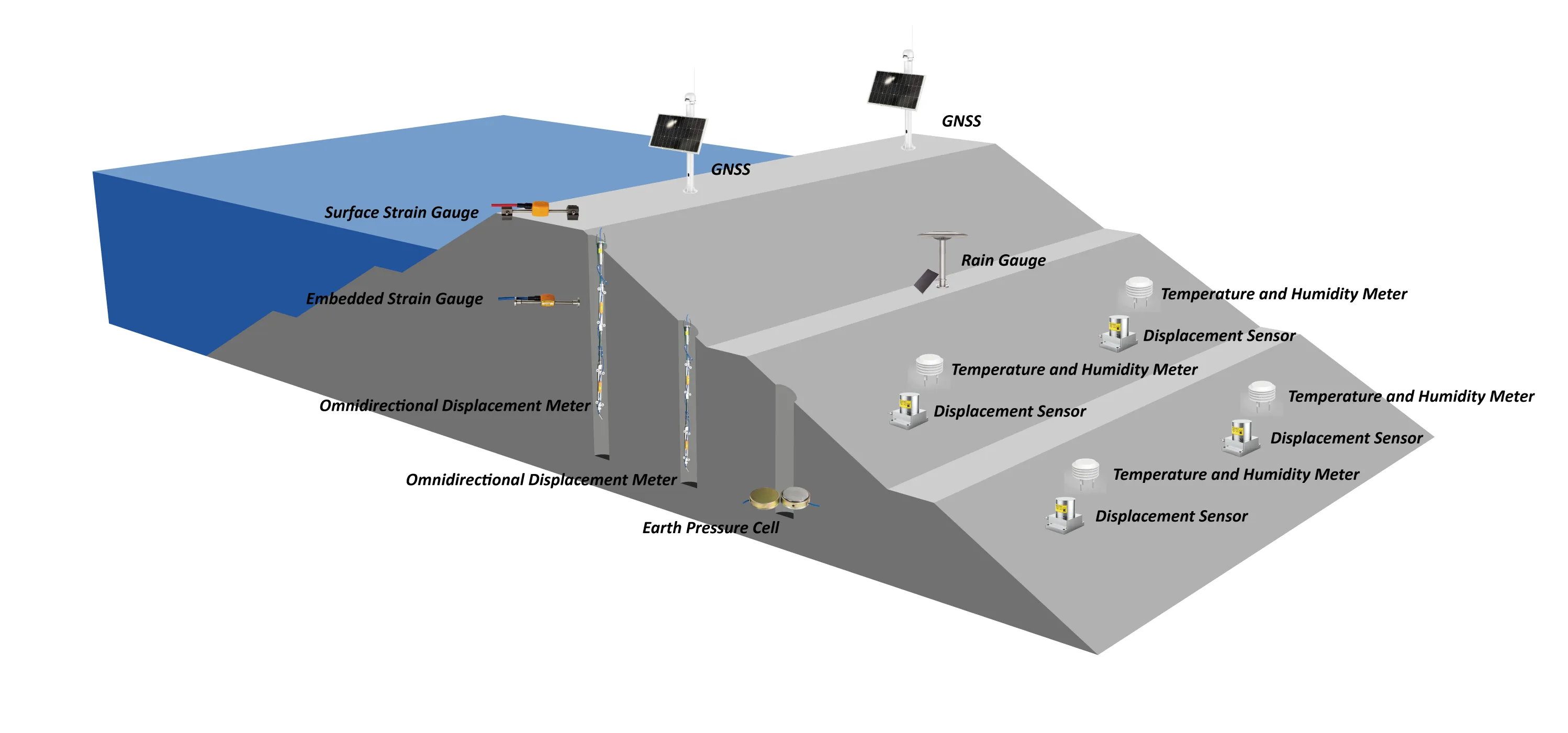

Sistem pemantauan empangan biasanya menggabungkan lebih daripada satu output sensor. Saluran paras air menjadi lebih berguna apabila ia disemak dengan rekod resapan, penempatan, anjakan, kecondongan, hujan dan operasi. milik Kingmach penyelesaian pemantauan empangan menerangkan pendekatan peringkat sistem ini merentasi pemerhatian struktur, resapan, hidrologi, alam sekitar dan beban.

Untuk laluan data, tentukan tempat data dikumpul, dihantar, disemak dan disimpan sebelum memilih penderia. Titik jauh mungkin memerlukan peranti 4G bersepadu; tapak berwayar mungkin memerlukan pelan saluran, pencatat data, kabel pelindung dan platform semakan. Yang ada pembacaan dan pencatat data dan perisian pemantauan menyediakan titik rujukan dalaman yang berkaitan untuk perbincangan RFQ tersebut.

Tiada bekas prestasi empangan khusus tapak telah ditambahkan pada artikel ini kerana bahan yang dibekalkan tidak mengesahkan satu untuk kedua-dua model aras air ini. Siasatan projek sebaliknya harus menyediakan lukisan tapak, tujuan pengukuran, senarai instrumentasi dan kriteria penerimaan supaya konfigurasi boleh disemak terhadap pemasangan sebenar.

Senarai semak pemilihan untuk pasukan perolehan dan kejuruteraan

Titik ukuran

• Tentukan sama ada titik itu ialah permukaan takungan, tiub terbenam, saluran keluar paip pelepasan tekanan, lubang gergaji air bawah tanah, perigi pegun atau stesen hidrologi.
• Sahkan kepala yang boleh dipercayai maksimum, ketinggian rujukan, kekangan akses dan julat yang diperlukan.

Sistem teknikal

• Tetapkan ketepatan dan sasaran pelaporan untuk semakan arah aliran, pengurusan penggera atau pelaporan operasi.
• Pilih operasi bateri 4G untuk titik jauh atau RS485 untuk rangkaian pemerolehan berwayar.
• Nyatakan pelekap, geometri paip, penghalaan kabel, perlindungan bolong, pembumian, perlindungan lonjakan dan kaedah pengesahan.

Komersil dan penghantaran

• Minta lembaran data, dokumentasi penentukuran, rajah pendawaian, panduan pemasangan, butiran IP, butiran pembungkusan, pengesahan masa utama dan syarat jaminan.

Penyelenggaraan dan penerimaan

• Tentukan selang pemeriksaan dan pembersihan, akses penggantian bateri jika berkenaan, semakan bolong, semakan pembalak dan perbandingan dengan rujukan manual atau tinjauan.

Kesilapan membeli biasa

Membandingkan hanya resolusi adalah ralat biasa. Kenaikan paparan 0.1 mm boleh berguna, tetapi penerimaan juga bergantung pada ketepatan skala penuh, geometri pemasangan, tingkah laku suhu, keadaan penentukuran dan kestabilan rujukan. Tetapkan toleransi keputusan yang diperlukan dahulu, kemudian bandingkan instrumen lengkap dan pelan pemasangan.

Komunikasi sering diputuskan terlambat. Peranti 4G berkuasa rendah boleh mengurangkan kerja lapangan di tempat terpencil, tetapi ia memerlukan liputan dan pelan perkhidmatan bateri. Peranti RS485 berwayar mungkin lebih mudah untuk diselenggara dalam rangkaian pemerolehan yang lengkap, tetapi hanya jika kuasa, perlindungan kabel, pembumian dan kawalan lonjakan sudah berada dalam skop.

Mengabaikan penyelenggaraan bolong mewujudkan satu lagi risiko yang boleh dielakkan. Rujukan yang dibuang boleh mengurangkan ralat barometrik, tetapi pemeluwapan, penyumbatan atau kemasukan air boleh menjejaskan bacaan. Tambahkan semakan rujukan manual selepas pemasangan, banjir, aktiviti pembinaan dan penggantian sensor supaya rekod data kekal boleh dipertahankan.
