Cara Memilih Sel Beban yang Tepat: Panduan Pemilihan Jurutera Geoteknik

Sel beban yang tidak sepadan dalam projek pemantauan penambat empangan bukan sahaja menghasilkan data yang buruk—ia mewujudkan liabiliti keselamatan. Hanyutan data terkumpul secara senyap. Makluman kritikal terlepas. Akhirnya, pasukan menghadapi projek pertengahan instrumentasi semula yang mahal. Senario ini menyerlahkan realiti yang keras dalam kejuruteraan geoteknik. Sel beban bukan komponen yang boleh ditukar ganti. Memilih jenis yang salah membawa kepada integriti data terjejas, kelewatan projek atau risiko keselamatan yang serius. Anda mesti memahami cara memilih sel beban yang betul untuk aplikasi khusus anda. Artikel ini menyediakan rangka kerja keputusan praktikal untuk jurutera dan pasukan perolehan untuk memilih penderia pemantauan struktur dengan keyakinan mutlak.

Apa yang Sebenarnya Diukur oleh Load Cell (Dan Apa yang Tidak)

Marilah kita mewujudkan kejelasan asas. Sel beban menukarkan daya mekanikal kepada isyarat elektrik yang boleh diukur. Ia bukan sekadar "mengukur berat". Anda mesti membezakan antara ukuran daya, ukuran tekanan dan ukuran anjakan. Menggabungkan konsep yang berbeza ini selalunya membawa kepada ketidakpadanan instrumen.

Dalam pemantauan geoteknikal dan struktur, sel beban wayar bergetar adalah pilihan yang dominan. Ia berbeza dengan ketara daripada jenis tolok terikan yang biasa ditemui dalam tetapan industri standard. Tambahan pula, industri kini membezakan antara sel beban konvensional dan "pintar". Penderia pintar menampilkan pemprosesan isyarat onboard, output digital dan keupayaan berbilang parameter. Sekarang setelah kita memahami fungsi teras mereka, kita mesti menilai persekitaran operasi.

Faktor Keputusan 1: Tentukan Persekitaran Pengukuran Anda Dahulu

Anda mesti menentukan persekitaran pengukuran anda sebelum mempertimbangkan jenis sel beban. Pendekatan ini merangka semula proses pemilihan dan melangkaui perbandingan helaian spesifikasi generik.

Persekitaran tanah dan batu memerlukan reka bentuk khusus. Sel tekanan bumi memerlukan reka bentuk muka rata, kawasan yang luas untuk purata kepekatan tegasan. Keluarga sel tekanan bumi Kingmach (jenis vw & pintar) memenuhi tujuan yang tepat ini. Sel beban titik akan memberikan bacaan palsu secara sistematik dalam bahan pengisi. Rod penambat, cerucuk, dan persekitaran pasca ketegangan menentukan bentuk yang berbeza. Sel beban kosong atau pepejal mesti diselaraskan dengan tepat dengan diameter bolt atau kabel dan magnitud pra-tegasan.

Kerja acuan struktur dan kerja sementara memerlukan penderia yang teguh. Meter daya paksi acuan, seperti meter daya paksi acuan pintar (VW) JMZX-39XXHAT , menyediakan keupayaan membaca pantas dan toleransi pengendalian lasak. Konteks tekanan air dan pembezaan memerlukan piezometer dan meter paras air tekanan berbeza. Jurutera menentukan ini apabila "daya" adalah hidrostatik. Ingat bahawa persekitaran industri dan geoteknik berbeza secara asasnya. Kekal pemasangan, tempoh pendedahan, getaran dan konteks kawal selia semuanya berubah berdasarkan persekitaran.

5 Soalan untuk Dijawab Sebelum Anda Nyatakan

Sebelum menentukan model sel beban, jawab 5 soalan persekitaran ini:

1. Apakah bahan yang mengelilingi penderia?
2. Adakah beban dinamik atau statik?
3. Adakah penderia akan menghadapi tenggelam atau lembapan?
4. Berapa lama program pemantauan akan berlangsung?
5. Apakah kekangan ruang untuk pemasangan?

Jenis Persekitaran		Jenis Sensor yang Disyorkan	Model Contoh Kingmach
Geoteknikal	Sentuhan tanah & isian (Tambak, dinding penahan, struktur tertimbus)	Muka rata, sel tekanan bumi kawasan besar	VW & Sel Tekanan Bumi Jenis Pintar
	Batang penambat, cerucuk & pasca ketegangan (Bolt batu, sauh tanah, kabel pra-tegasan)	Sel beban berongga	Sel beban berongga JMZX-3XXXHAT
berstruktur	Asas dalam & penyokong keluli terowong (Tupang pendakap, rusuk keluli, pelapik terowong)	Daya paksi / meter beban (pemasangan jenis cakar)	Meter Beban Daya Paksi (VW & Jenis Pintar) JMZX-38XXHAT
	Kerja acuan struktur & kerja sementara (Tuang konkrit, kerja palsu, rangka penyangga)	Meter daya paksi acuan	Meter Daya Axial Formwork (VW) Pintar JMZX-39XXHAT
	Mampatan antara permukaan tegar (Bearing jambatan, tapak tiang, rangka ujian beban)	Sel beban pepejal	Sel Beban Pepejal Sel beban pepejal JMZX-34XXHAT
Air/tekanan	Tekanan air liang dalam tanah tepu (Tambak, teras empangan, cerun, timbunan)	Piezometer	Piezometer Pintar (VW) JMZX-55XXHAT

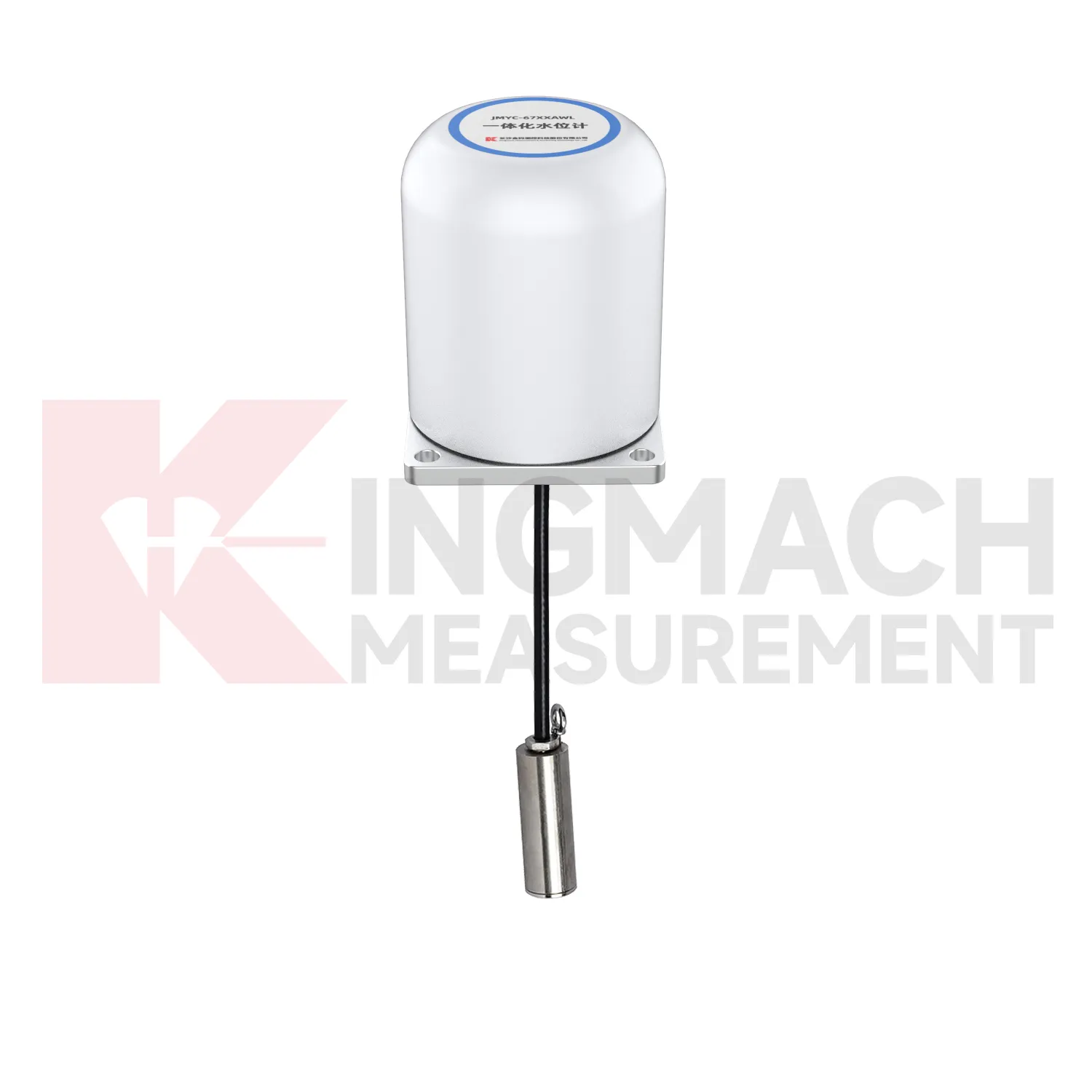

	Paras air bawah tanah dalam lubang gerudi & telaga (Penyiasatan tapak, kawalan penyahairan, resapan empangan)	Meter aras air tekanan berbeza	Meter Aras Air Tekanan Berbeza
Perindustrian/ketepatan	Sistem mekanikal padat (Permukaan struktur sempit, komponen nipis, integrasi ruang ketat)	Penderia sel beban tolok terikan (dikecilkan)	Penderia Sel Beban Tolok Terikan
Perindustrian	Perlombongan & penggalian bawah tanah (Rasuk sokongan, elemen tetulang, zon tekanan batu)	Penderia sel beban tolok terikan pada anggota sokongan/tetulang	Penderia Sel Beban Tolok Terikan

Terokai Seluruh Produk Sel Beban Kingmach: Kategori Sel Muatan

Faktor Keputusan 2: Padankan Jenis Sel Beban dengan Konfigurasi Daya

Seterusnya, anda mesti memadankan jenis sel beban dengan konfigurasi daya tertentu.

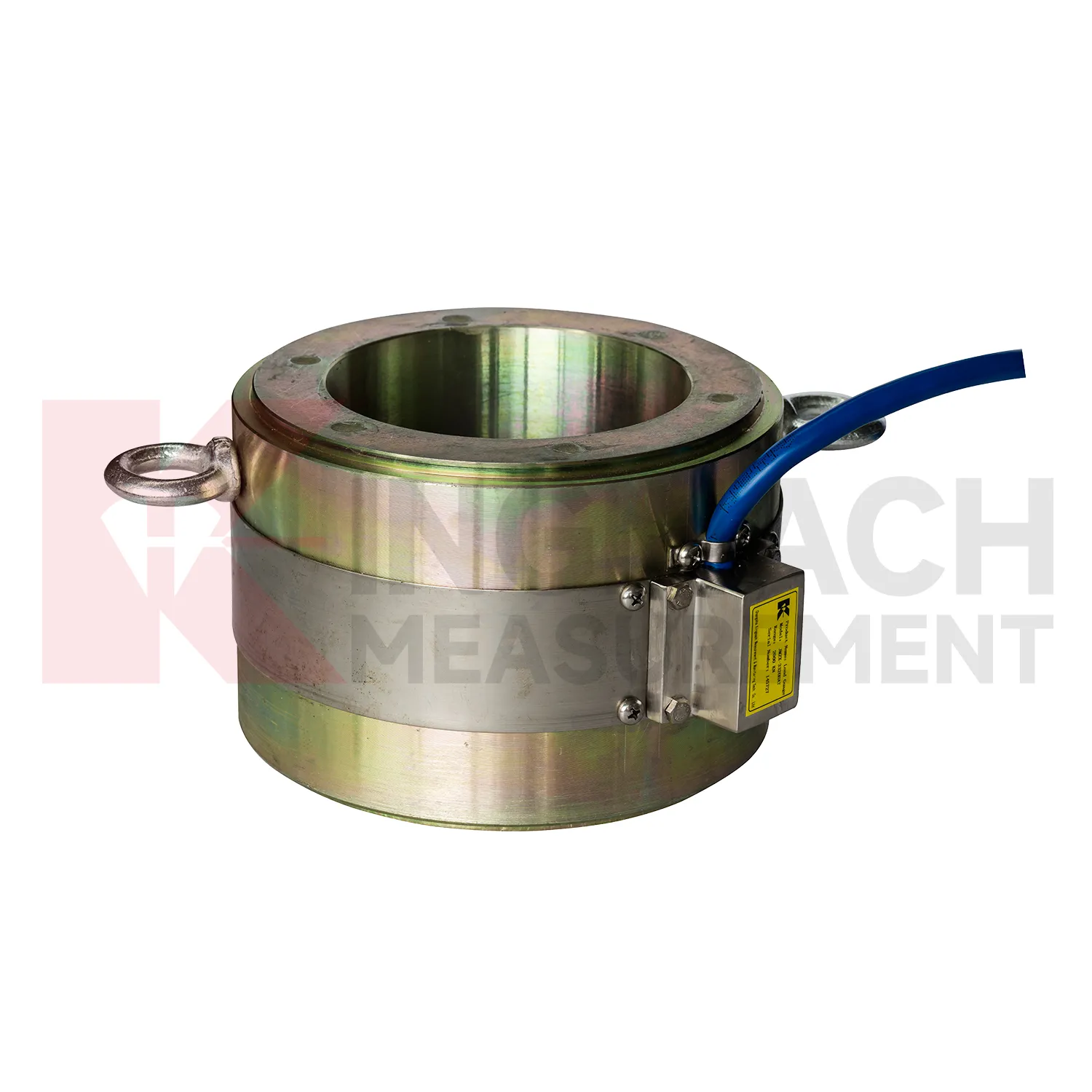

• Sel Beban Berongga (cth, JMZX-3XXXHAT ): Ini menampilkan reka bentuk lubang tembus untuk rod penambat, bolt batu dan kepala cerucuk. Daya melepasi terus melalui pusat. Ia sesuai untuk pemantauan pasca pemasangan tanpa mengganggu anggota struktur.
• Sel Beban Pepejal (cth, JMZX-34/35/36XXHAT ): Elemen mampatan kolumnar ini terletak di antara permukaan struktur. Sel itu sendiri menjadi sisipan menanggung beban. Mereka sesuai dengan julat kapasiti yang lebih tinggi dengan sempurna.

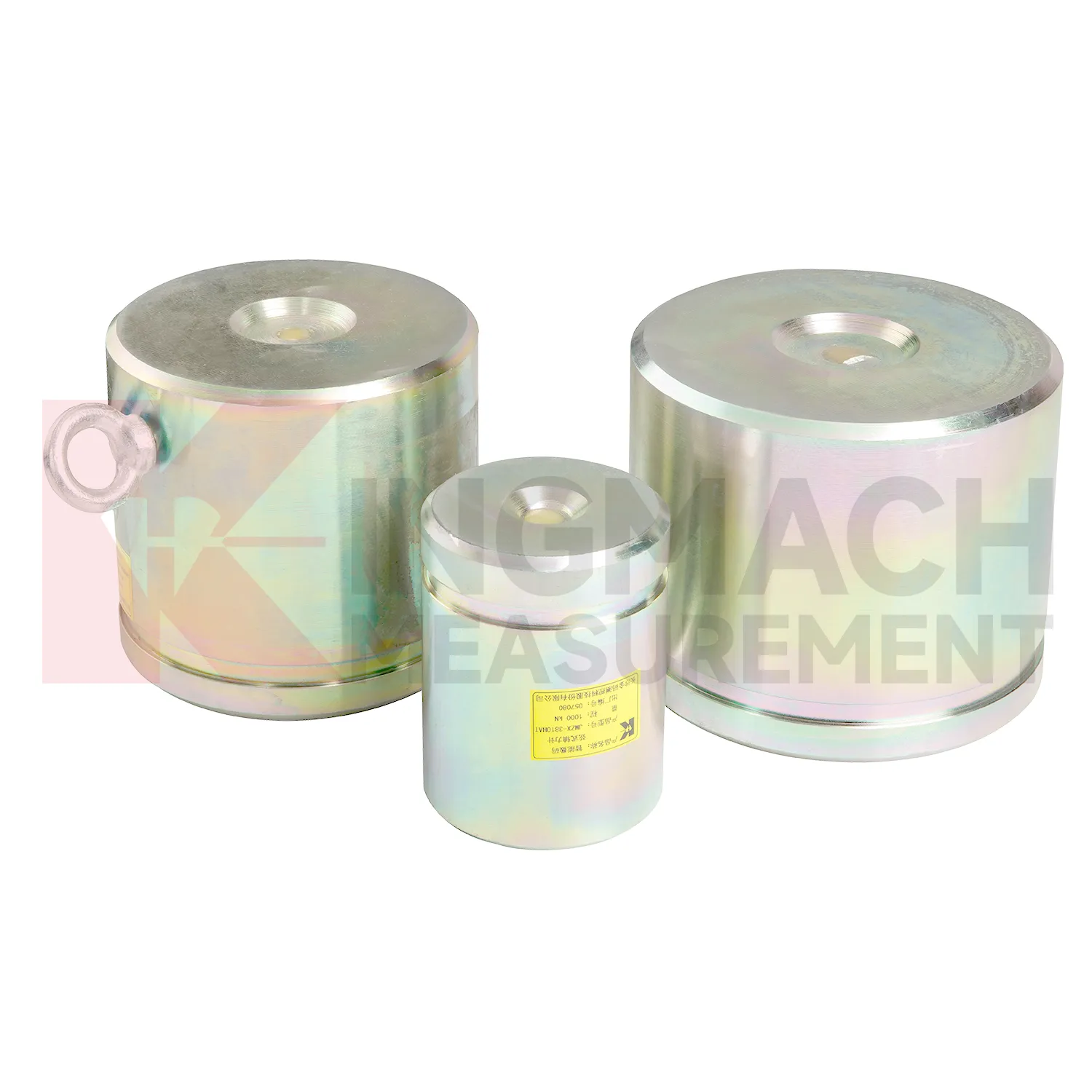

• Meter Beban Daya Paksi (cth, JMZX-38XXHAT ): Jurutera mengoptimumkan ini untuk pemantauan kabel dan tupang. Mereka menangkap perubahan pra-tekanan dari semasa ke semasa. Fungsi ini penting untuk jambatan jangka panjang dan prestasi dinding penahan.
• Sel Tekanan Bumi (cth, JMZX-50/51XXAT ): Sel rata berdiameter besar ini mengukur tegasan antara muka struktur tanah. Varian besar "51" mengendalikan aplikasi tambak dan empangan beban tinggi.

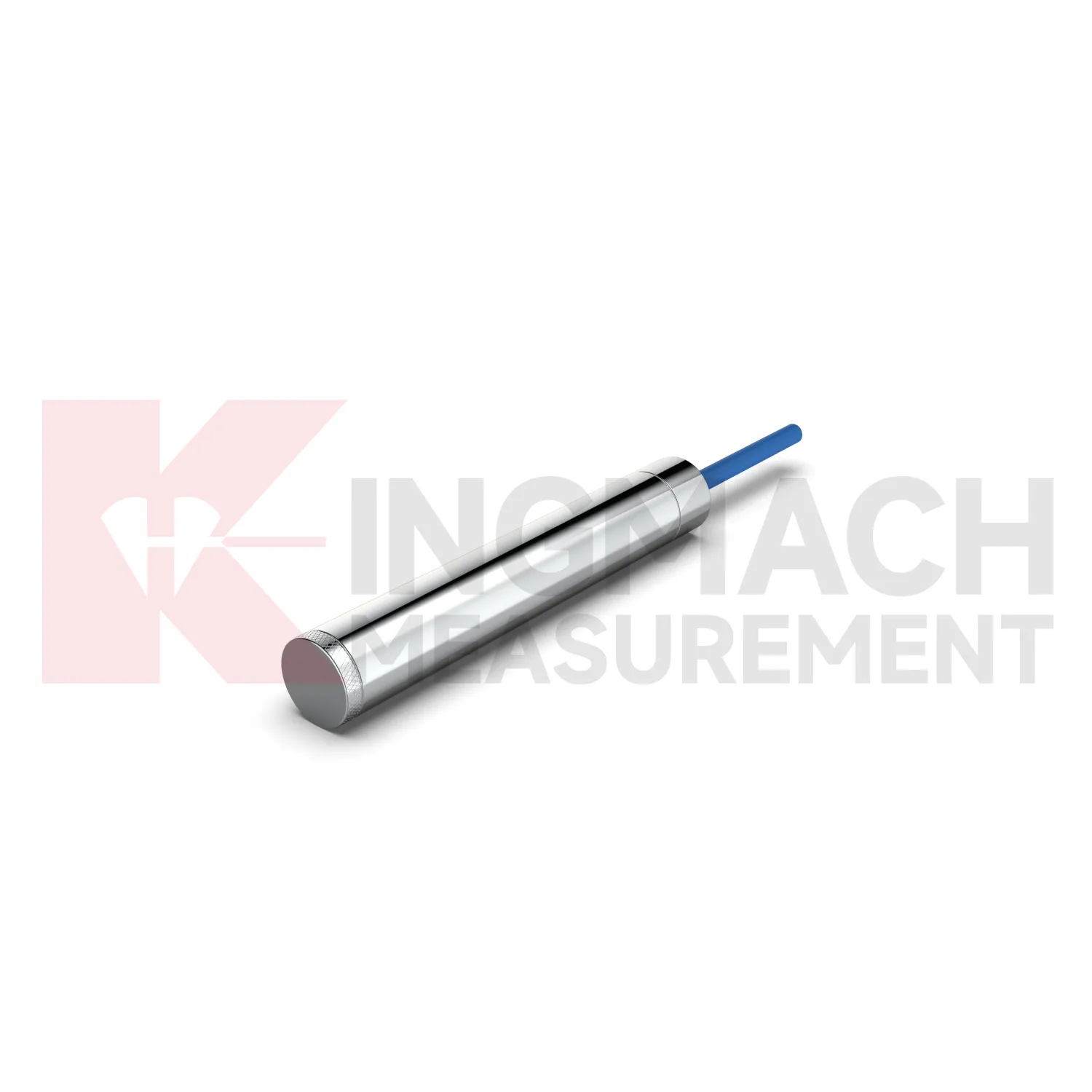

• Piezometer (cth, JMZX-55XXHAT ): Jurutera memilih ini apabila "beban" adalah tekanan air. Jenis wayar bergetar pintar mengendalikan pemantauan air bawah tanah dan tekanan liang jangka panjang.

Faktor Keputusan 3: Kapasiti, Ketepatan, dan Perangkap Terlebih Spesifikasi

Atasi kapasiti dengan berhati-hati untuk mengelakkan kesilapan pemerolehan yang lazim untuk spesifikasi yang berlebihan. Banyak pasukan membeli berdasarkan kapasiti maksimum dan bukannya julat operasi sebenar. Sebagai contoh, meletakkan sel 5,000 kN dalam aplikasi 400 kN memaksanya untuk beroperasi dalam 8% terendah daripada julatnya. Resolusi dan kebolehulangan merosot secara mendadak pada julat yang melampau. Sebagai peraturan umum, pilih sel yang dijangkakan beban pengendalian berada di antara 40% dan 80% daripada kapasiti terkadarnya.

Anda juga mesti memahami kelas ketepatan. Ketepatan makmal berbeza secara drastik daripada ketepatan yang dipasang. Kesan suhu, pemuatan sipi dan panjang kabel mengubah prestasi medan. Sel jarak lebar, seperti JMYC-67XXAWL meter tekanan perbezaan , menawarkan fleksibiliti. Anda mesti menilai apabila mereka menjimatkan kos berbanding apabila mereka mengorbankan resolusi. Akhir sekali, pertimbangkan kestabilan jangka panjang. Penderia wayar bergetar menunjukkan kelakuan rayapan dan sifar hanyut yang sangat baik sepanjang program pemantauan berbilang tahun. Mereka biasanya mengatasi jenis tolok terikan rintangan dalam senario ini.

Faktor Keputusan 4: Penderiaan Konvensional lwn Pintar

Anda mesti membuat keputusan apabila perisikan dalam kapal penting. Penderia wayar bergetar konvensional mengeluarkan isyarat frekuensi. Mereka memerlukan pembacaan luaran atau pencatat data. Mereka menawarkan kos unit terendah, kebolehpercayaan yang tinggi, dan dekad prestasi terbukti.

Sebaliknya, penderia pintar (HAT) mengandungi mikropemproses onboard. Pemproses ini mengendalikan penyaman isyarat, pampasan suhu dan output digital RS-485/SDI-12. Perisikan ini menghilangkan bunyi bising sepanjang kabel yang panjang berjalan di tapak besar. Anda harus memilih penderia pintar untuk tatasusunan besar 20 atau lebih instrumen. Mereka juga cemerlang dalam tapak terpencil atau projek yang memerlukan penyepaduan langsung dengan platform data SCADA atau IoT. Penderia konvensional kekal mencukupi untuk program membaca manual atau kiraan tapak kecil. Pertimbangkan jumlah kos pemilikan dengan teliti. Penderia pintar berharga lebih awal, tetapi ia mengurangkan kiraan saluran pencatat data, kerumitan pendawaian dan lawatan penyelenggaraan sepanjang tempoh pemantauan 5 tahun biasa.

Faktor Keputusan 5: Integrasi Sistem

Sel beban bukan keseluruhan sistem. Sel beban sahaja menghasilkan data, tetapi sistem pemantauan menghasilkan cerapan. Anda mesti menentukan bersama bacaan, pencatat data, perisian visualisasi dan ambang penggera.

Pastikan keserasian isyarat terlebih dahulu. Jenis output mesti sepadan dengan sempurna dengan sistem pemerolehan data. Pertimbangan kabel adalah sama penting. Nilaikan panjang kabel terhadap kemungkinan kemerosotan isyarat. Gunakan kabel instrumentasi berperisai untuk larian bawah tanah atau bawah air. Fikirkan tentang visualisasi dan mekanisme amaran. Papan pemuka automatik mengubah bacaan beban mentah kepada perisikan keselamatan yang boleh diambil tindakan. Perisikan ini penting untuk pemantauan empangan, pengurusan lubang asas dan kesihatan jambatan. Cari pakej penyelesaian khusus projek yang disesuaikan dengan jenis infrastruktur anda.

Senarai Semak Pemilihan Praktikal

Kesilapan Pemilihan Biasa (Dan Cara Mengelakkannya)

1. Fokus Industri yang Salah: Menentukan sel beban industri untuk aplikasi geoteknik adalah berbahaya. Mereka mempunyai faktor bentuk yang salah, penilaian perlindungan yang tidak mencukupi dan kekurangan data kestabilan jangka panjang.

2. Mengabaikan Metodologi Pemasangan: Sel berongga memerlukan penjajaran paksi yang sempurna. Krew yang tidak berpengalaman boleh menyebabkan ralat beban sipi yang merosakkan data sepanjang hayat pemantauan.

3. Membeli pada Harga Seunit: Membeli hanya berdasarkan harga setiap sensor sambil mengabaikan jumlah kos sistem instrumentasi membawa kepada belanjawan berlebihan.

4. Pemerolehan Data Renungan: Melayan sistem pemerolehan data sebagai satu pemikiran yang baru mewujudkan jurang keserasian yang besar.

5. Mengabaikan Penyelenggaraan: Gagal merancang untuk penentukuran semula atau penggantian sensor dalam program pemantauan keselamatan empangan 10–20+ tahun menjejaskan keselamatan jangka panjang.

Penderia Betul, Projek Betul, Rakan Kongsi Betul

Memilih penderia yang betul memastikan kejayaan projek anda. Anda mesti menentukan persekitaran pengukuran anda, memadankan konfigurasi daya, mengoptimumkan julat kapasiti, memilih tahap kecerdasan yang betul dan merancang penyepaduan sistem anda dengan teliti. Projek kompleks mendapat manfaat besar daripada dialog kejuruteraan awal dan bukannya perbandingan lembaran data yang mudah.

Pasukan teknikal Kingmach menyediakan ulasan keperluan projek percuma. Serahkan parameter projek anda dan terima spesifikasi penderia yang disyorkan dalam masa 48 jam.→ [Dapatkan Syor Teknikal Percuma]

Perundingan percuma ini membantu memastikan pemilihan instrumen yang optimum. Anda boleh meneroka kajian kes projek kami yang berkaitan untuk memperdalam penglibatan anda. Semak imbas komprehensif kami Sel Muatan untuk mencari instrumen yang tepat untuk keperluan anda. Kami menyediakan perkhidmatan sokongan dan penentukuran jangka panjang yang teguh untuk melindungi infrastruktur anda.
